35
Fig. 18
Fig. 20
Orifice du logement d'arbre
Dispositif de retenue
de la lame
Arbre de sortie
Douille d'arbre
de sortie
Tige de verrouillage
Fente de la tige
de verrouillage
Écrou
Lame
Douille d'arbre
de sortie
Tige de verrouillage

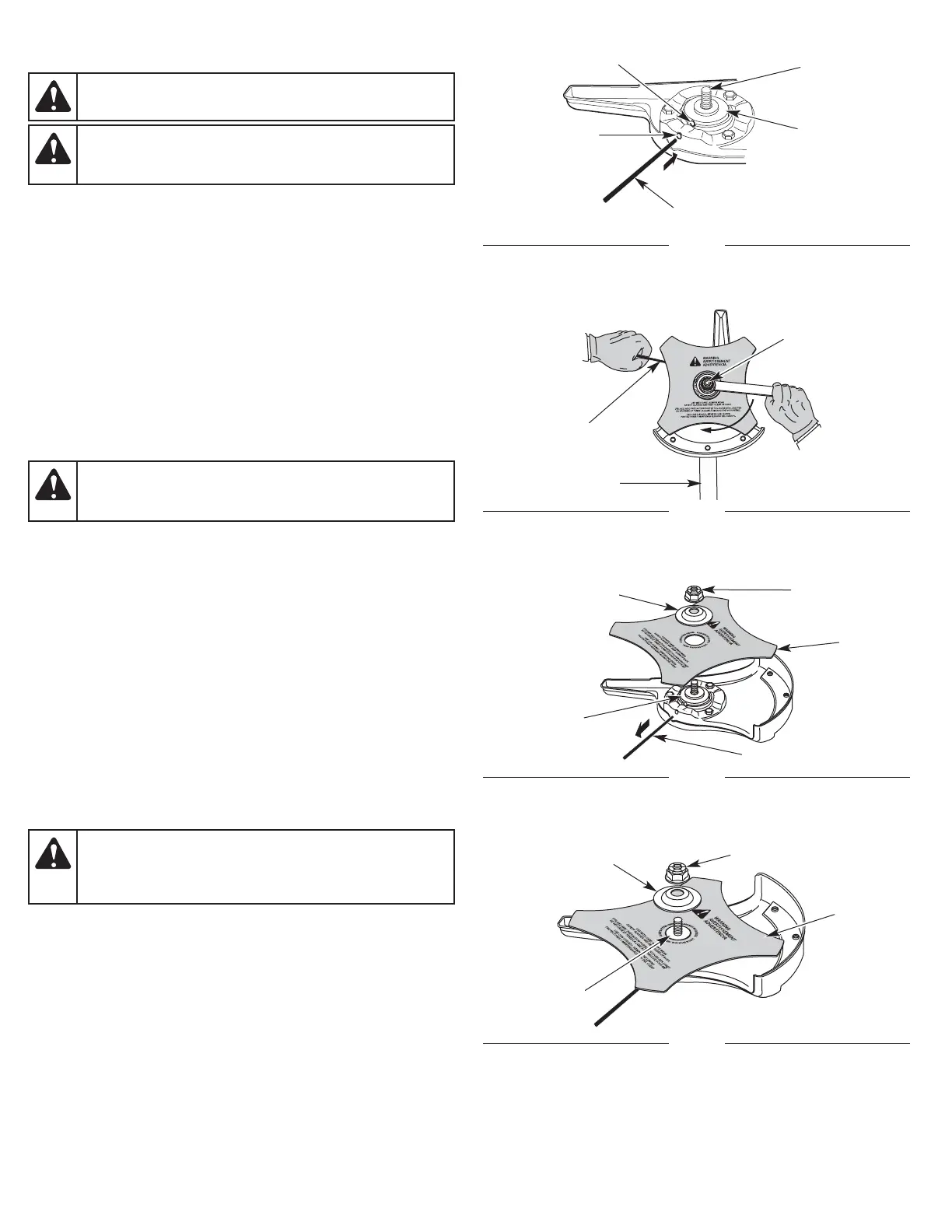

REMPLACEMENT DE LA LAME
Retrait de la lame
1. Alignez l'orifice du logement d'arbre avec la fente de la tige de
verrouillage (Fig. 18). Insérez la tige de verrouillage dans la fente
de la tige de verrouillage et l'orifice du logement d'arbre (Fig. 18).
2. Tout en maintenant la tige de verrouillage en place, desserrez
l'écrou en le tournant dans le sens horaire avec une clé plate ou
une clé à douille de 13 mm (Fig. 19).
3. Enlevez la tige de verrouillage (Fig. 20).
4. Enlevez l'écrou, le dispositif de retenue de la lame et la lame
(Fig. 20).
Installation de la lame
1. Mettez la lame sur la douille de l'arbre de sortie (Fig. 20).
Assurez-vous que la lame est centrée sur le pilote (Fig. 21). La
lame doit reposer à plat contre la douille de l'arbre de sortie.
2. Alignez l'orifice du logement d'arbre avec la fente de la tige de
verrouillage (Fig. 18). Insérez la tige de verrouillage dans la fente
de la tige de verrouillage et l'orifice du logement d'arbre (Fig. 18).
3. Tout en maintenant la tige de verrouillage en place, mettez le
dispositif de retenue de la lame et l'écrou sur l'arbre de sortie
(Fig. 21).
4. Tout en maintenant la tige de verrouillage en place, serrez
l'écrou en le tournant dans le sens antihoraire :
• Si vous utilisez une clé dynamométrique et une douille de 13 mm,
serrez l'écrou à : 325 à 335 po-lb, 27 à 28 pi-lb, 37 à 38 Nm.
• Sans une clé dynamométrique, utiliser une clé plate ou une clé
à douille de 13 mm. Tournez l'écrou jusqu'à ce que la retenue
de la lame soit bien ajustée contre la bague d'arbre. Assurez-
vous que la lame est correctement installée, puis tournez
l'écrou d'un quart à un demi-tour supplémentaire dans le sens
antihoraire (Fig. 22).
5. Enlevez la tige de verrouillage.
AVERTISSEMENT :
Pour éviter des blessures graves,
portez toujours des gants lorsque vous manipulez la lame.
AVERTISSEMENT :
N'affûtez pas la lame. L'affûtage
de la lame peut causer la rupture de la pointe en cours
d'utilisation. Il peut en résulter des blessures graves.
AVERTISSEMENT :
Si la lame est décentrée,
l'appareil se met à vibrer et la lame peut se détacher et
causer des blessures graves.
AVERTISSEMENT :
Pour éviter des blessures graves
ou que des dommages ne surviennent à l'appareil, ne
démarrez pas ou ne faites pas fonctionner l'appareil alors
que la tige de verrouillage est insérée dans la fente.
Fig. 21
Écrou
Dispositif de retenue
de la lame
Lame
Pilote
Fig. 19
Sens
horaire
Tige de
verrouillage
Logement d'arbre
Écrou
