Extracción de la plataforma de corte
Para extraer la plataforma de corte, proceda de la siguiente
manera:
Coloque la perilla de la potencia de arranque (PTO)
(enganche de cuchilla) en la posición OFF (desconectada) y
coloque el freno de mano.
2. Baje la plataforma colocando la palanca de elevación de la
plataforma dentro de la muesca inferior en el guardabarros
derecho.
Extraiga la correa de la plataforma de alrededor del
embrague de la potencia de arranque eléctrica del tractor.
See .

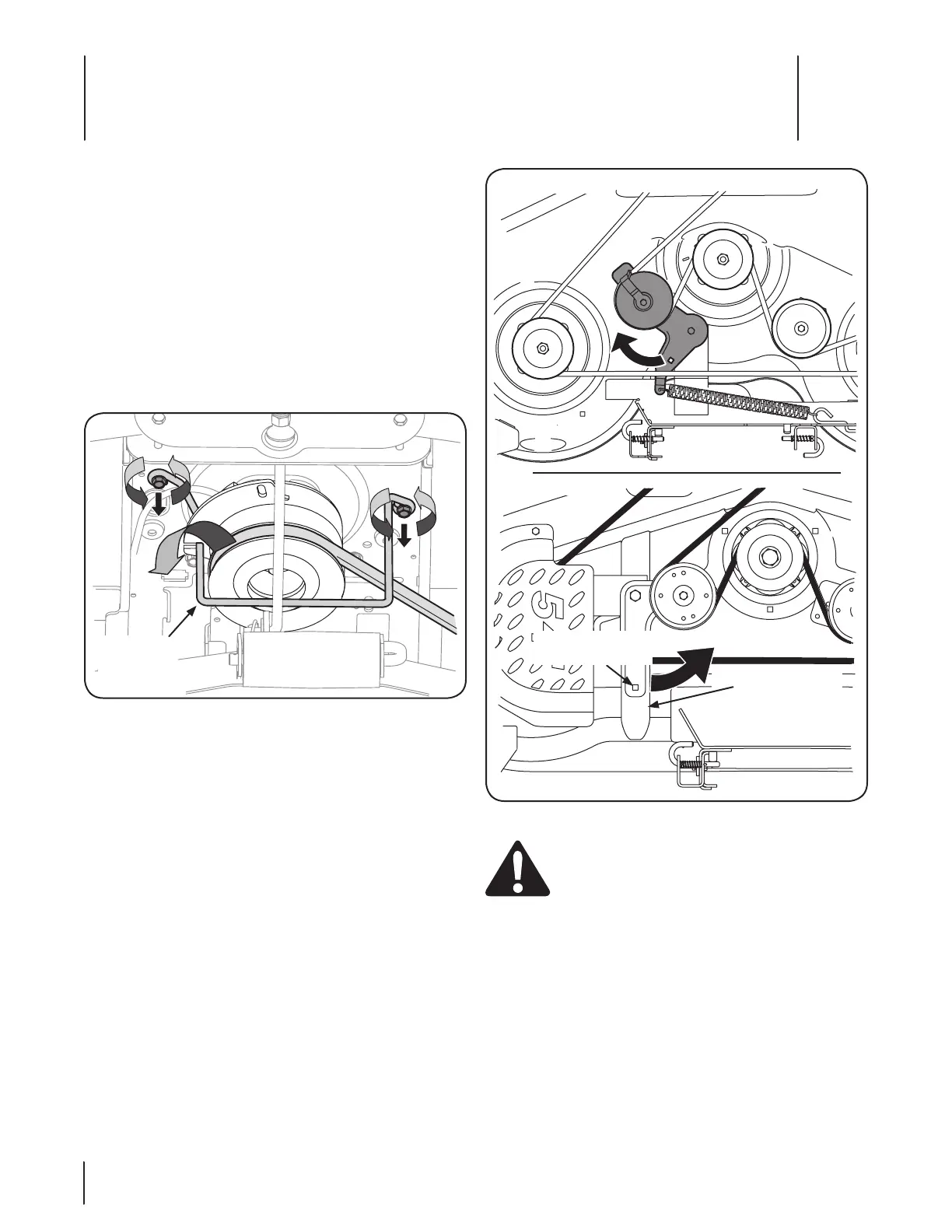

Figura 7-1
4. Retire el protector de la correa y la correa de la siguiente
manera Consulte la :
a. Quite los tornillos hexagonales.
b. Tire de la varilla de fijador de la correa hacia la
derecha y hacia abajo para quitarlo.
c. Retire la correa de la plataforma de alrededor del
tractor eléctrico embrague de la PTO.
NOTA: En los 50 “cubiertas, si hay demasiada tensión en la correa
para que pueda ser eliminado fácilmente de la toma de fuerza
trinquete (juego para apretar) en el agujero cuadrado que se
encuentra en la izquierda soporte intermedio cubierta y gírela
hacia el lado derecho del tractor para aliviar la tensión en la
correa. Ver imagen superior de la Figura 7-2.
NOTA: En los 54 “cubiertas, si hay demasiada tensión en la correa
para que pueda ser eliminado fácilmente de la toma de fuerza
trinquete (juego para aflojar) en el agujero cuadrado que se
encuentra en la izquierda soporte intermedio cubierta y gírela
hacia el lado derecho del tractor para aliviar la tensión en la
correa. Ver imagen inferior en la Figura 7-2.
Inserte Ratchet
aquí
tensor la cubierta
soporte
54” Decks
50” Decks
Figura 7-2
¡ADVERTENCIA! Evite las lesiones por
compresión. Al extraer la correa, no coloque nunca
los dedos en el resorte intermedio o entre la correa y
una polea.
4. Mirando la plataforma de corte desde el lado izquierdo
del tractor, localice el pasador de soporte de la plataforma
ubicado en el lateral posterior izquierdo de la plataforma.
5. Tire hacia afuera el pasador de soporte de la plataforma
para separar la misma del brazo de elevación de la
plataforma. Vea la .
6. Repita los pasos anteriores del lado derecho del tractor.
7. Mueva la palanca de elevación de la plataforma dentro de
la muesca superior para levantar los brazos de elevación de
la plataforma y retirarlos del paso.
Servicio
7
60
