extraño. No opere la máquina hasta después de haber
reemplazado los componentes dañados.
Para retirar las cuchillas, haga lo siguiente.
Extraiga la plataforma de la parte inferior del tractor,
(consulte la sección Extracción de la plataforma en partes
anteriores de esta sección); luego voltee con delicadeza la
plataforma para dejar al descubierto su parte inferior.
2. Coloque un bloque de madera entre el deflector del
alojamiento central de la plataforma y la cuchilla de corte,
para que actúe como estabilizador. Vea la Figura 7-5.
Figura 7-5
Extraiga la tuerca de brida hexagonal que asegura la
cuchilla al montaje del husillo. Vea la Figura 7-5.
4. Para afilar las cuchillas de corte de forma adecuada,
extraiga cantidades iguales de metal de ambos extremos
de las cuchillas a lo largo de los bordes cortantes, de forma
siempre cada borde de las cuchillas de corte de forma
pareja para mantener un equilibrio adecuado entre las
mismas. Vea la Figura 7-6.
PRECAUCIÓN: Si el borde de corte de la cuchilla
ha sido afilado previamente o si existe una
separación de metal, reemplace las cuchillas por
otras nuevas.
¡ADVERTENCIA! Una cuchilla desequilibrada
causará vibración excesiva y puede ocasionar daños
materiales al tractor y/o lesiones personales.
5. Pruebe el equilibrio de la cuchilla usando un compensador
de cuchillas. Afile el metal del lado pesado hasta que
quede bien equilibrada.
NOTA: Cuando reemplace la cuchilla, asegúrese de instalarla
un número de pieza estampado) mirando al piso cuando la
cortadora de césped está en posición de operación.
8. .
Brazo de
elevación de
la plataforma
Pasador de
soporte de la
plataforma

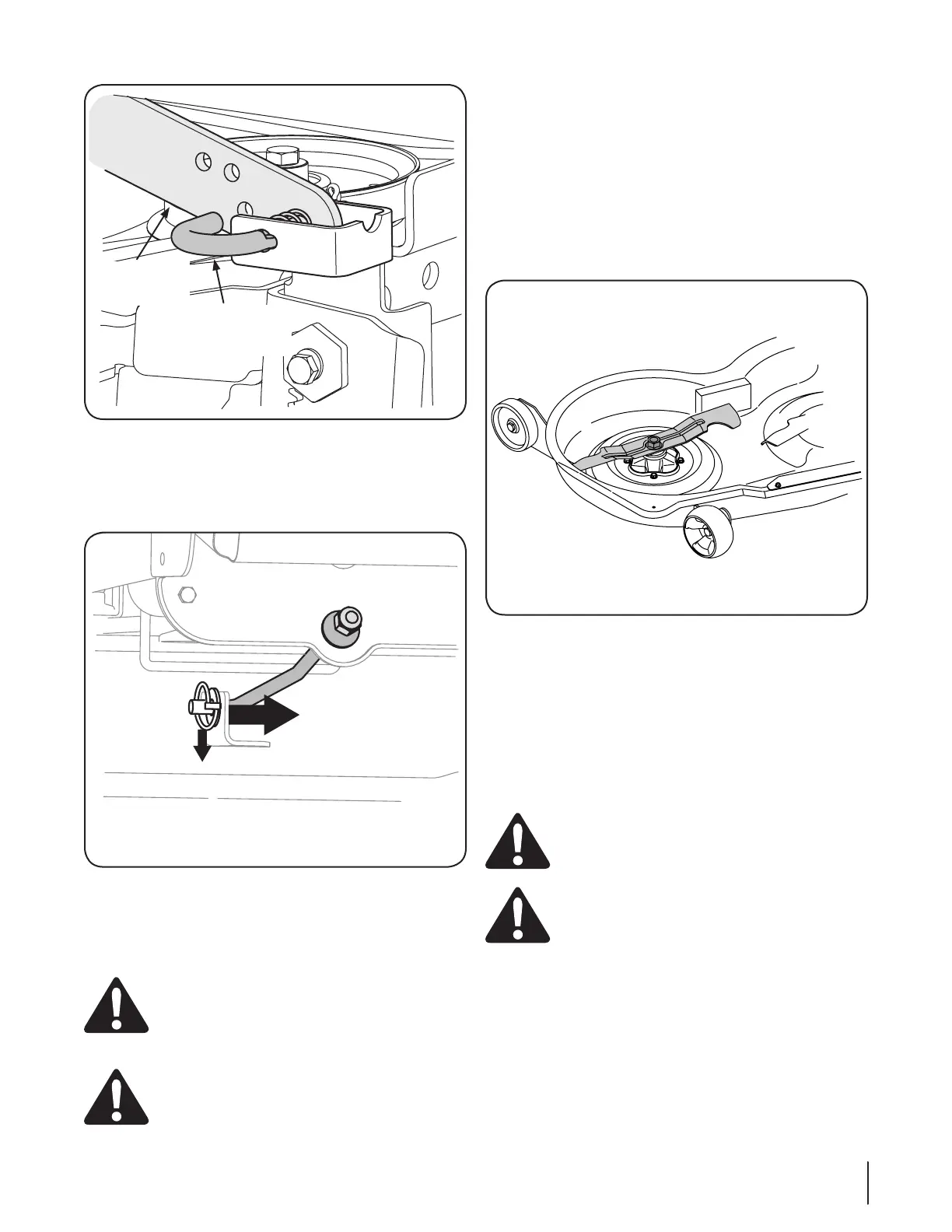

Figura 7-3
9. Deslice suavemente la plataforma de corte hacia la parte
delantera del tractor y con cuidado guíe los ganchos de la
plataforma para extraerlos de la varilla estabilizadora de la
plataforma. Vea la Figura 7-4.
Figura 7-4
Deslice suavemente la plataforma de corte (desde el lado
derecho) hacia fuera desde la parte inferior del tractor.
Cuchillas de corte
¡ADVERTENCIA! Apague el motor y extraiga la
llave de contacto antes de retirar las cuchillas de
corte para afilado o reemplazo. Proteja sus manos
utilizando guantes reforzados cuando maneje las
cuchillas.
¡ADVERTENCIA! Inspeccione periódicamente la
cuchilla y/o el husillo en busca de rajaduras o daños,
especialmente después de golpear un objeto
61Sección 7— Servicio
