32

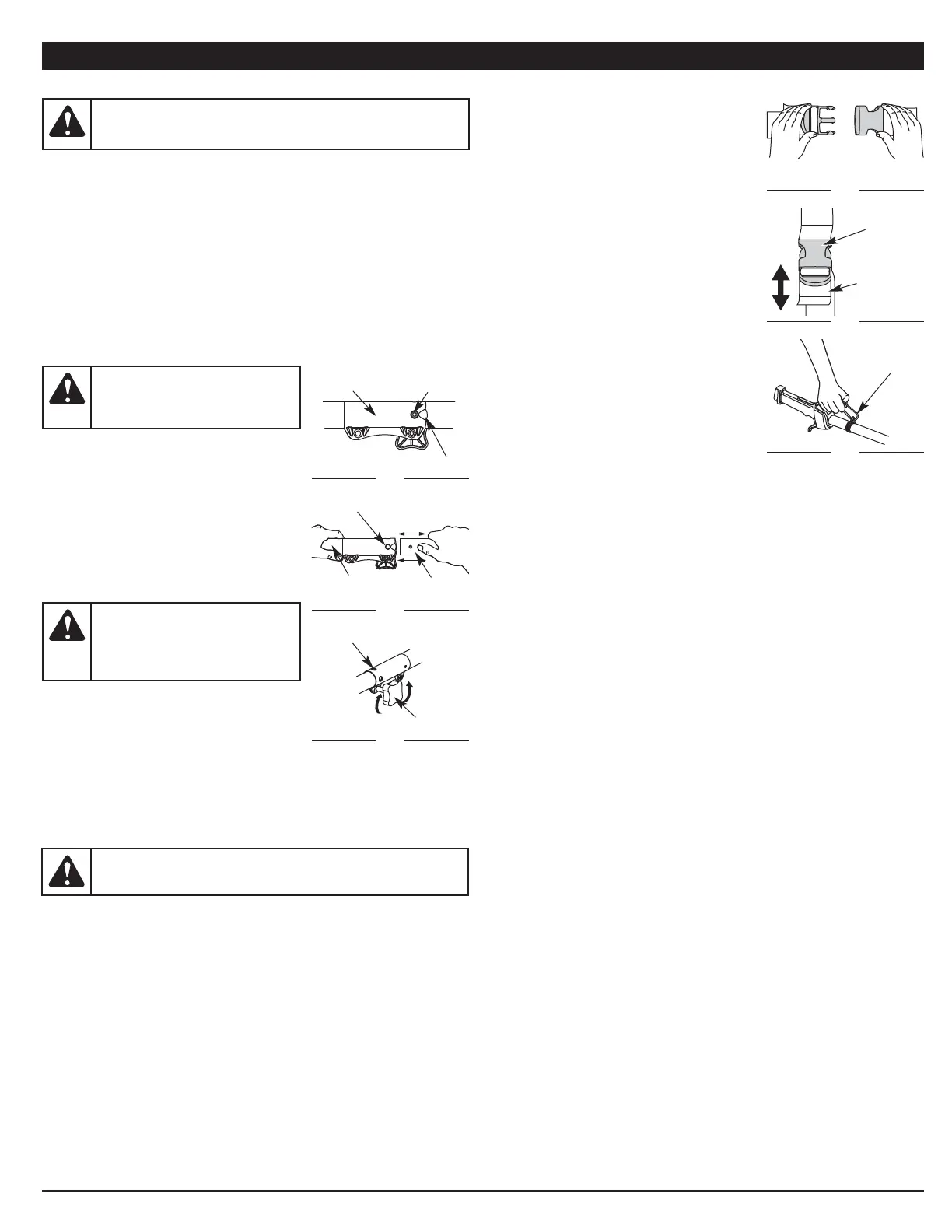

INSTRUCCIONES DE ENSAMBLE
INSTALE LA CORREA DE LOS HOMBROS
1. Póngase el arnés bien utilizando la presilla o
sobre la cabeza y sobre el hombro (Fig. 17).
2. Ajústela levantándola ligeramente en la parte
posterior de la presilla inferior, empuje o tire
del extremo suelto de la correa para
adaptarla al tamaño y comodidad del
operador (Fig. 18).
3. Fije la presilla de los hombros a la unidad
(Fig. 19).
Fig. 17
Fig. 18
Etiqueta de
ajuste
Clip de
apoyo
Fig. 19
Adaptador
de apoya
OPERACION DEL SISTEMA RAPID-LINK™
El sistema Rapid-Link™ le permite el uso de estos accesorios optativos.
Recortador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720*
Recortador de setos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*
Cortamalezas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*
Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Recortador de bordes de césped. . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720
Sierra de poste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720*
Recortador de eje recto. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
*NO use este accesorio con un producto eléctrico.
Remoción del accesorio de corte u otros accesorios
1. Gire la perilla en sentido antihorario para
aflojarla (Fig. 16).
2. Opima y sostenga el botón de desconexión
(Fig. 14).
3. Mientras sostiene el bastidor del eje superior
con firmeza, tire del accesorio de corte o
accesorio en línea recta fuera del acoplador
Rapid-Link™ (Fig. 15).
Instalación del accesorio de corte u otros
accesorios
NOTA: Para facilitar la instalación o remoción
de los accesorios, coloque la unidad
sobre el suelo o sobre un banco de
trabajo.
1. Gire la perilla en sentido antihorario para aflojarla (Fig. 16).
2. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el
acoplador Rapid-Link™ (Fig. 15).
NOTA: La alineación del botón de desconexión con el hueco de guía
facilitará la instalación (Fig. 14).
3. Gire la perilla en sentido horario para ajustarla (Fig. 16).
Para recortar bordes mientras usa el acce sorio de corte de cabeza de línea
con modelos Rapid-Link™, trabe el botón de desconexión en el orificio
lateral de 90° (Fig. 16).
ADVERTENCIA: Antes de comenzar a usar este accesorio,
lea y comprenda el manual que viene con el accesorio. Siga toda
la información de seguridad contenida en el mismo.
ADVERTENCIA: Para evitar
graves lesiones personales, apague
la unidad antes de sacar o instalar
accesorios.
Hueco de guía
Fig. 14
Botón de
desconexión
Acoplador
Rapid-Link™
Bastidor del
eje superior
Fig. 15
Bastidor del
eje inferior
Orificio primario
Perilla
Fig. 16
Orificio lateral 90˚
PRECAUCION: Trabe el botón de desconexión en el orificio
primario y ajuste bien la perilla antes de operar esta unidad.
PRECAUCION: Los accesorios
deben ser usados en el orificio
primario solamente. El usar el orificio
incorrecto puede conducir a lesiones
personales o daño de la unidad.
