Bouchon de
remplissage d’huile
INSTALLER ET AJUSTER LA POIGNÉE
Installer la barre de protection
1. Alignez les deux taquets sur la barre de
protection avec les deux trous de la poignée
(Fig. 1).
2. Enfoncez la barre de protection dans la
poignée jusqu'à ce qu'elle s'enclenche en
place.
3. Insérez la vis de la barre de protection dans
la poignée (Fig. 1).
4. À l'aide d'un tournevis moyen plat ou d'un
tournevis T-20 Torx® serrez la vis de la barre de protection jusqu'à ce
que la barre soit solidement fixée.
Installer la poignée
1. Retirez les vis de la poignée et du collier de
serrage inférieur.
2. Placez la poignée par-dessus le corps de
l'arbre. Placez le collier de serrage en dessous
du corps de l’arbre. Alignez la poignée et le
collier de serrage inférieur (Fig. 2).
REMARQUE : Assurez-vous que la barre de
protection pointe vers le côté gauche
de l'utilisateur lorsque l'unité est tenue
en position d'utilisation.
3. Insérez les 4 vis à travers la poignée dans le collier de serrage inférieur
(Fig. 2). Serrez partiellement les vis à l'aide d'un gros tournevis plat ou
d'un tournevis T-25 Torx.
4. Tout en maintenant l’appareil en position d’utilisation, déplacez la
poignée pour la positionner de manière à avoir la meilleure prise
possible. Placez-la à une distance d'au moins 15,24 cm (6 po) de
l’extrémité de la prise de l’arbre (Fig. 2).
5. Serrez les vis jusqu'à ce que la poignée soit solidement fixée.
Ajuster la poignée
Si la poignée a besoin d'être ajustée :
1. Desserrez partiellement les vis de la poignée à l'aide d'un gros tournevis
plat ou d'un tournevis T-25 Torx.
2. Tout en maintenant l’appareil en position d’utilisation, déplacez la
poignée pour la positionner de manière à avoir la meilleure prise
possible. Placez-la à une distance d'au moins 15,24 cm (6 po) de
l’extrémité de la prise de l’arbre (Fig. 2).
3. Serrez les vis jusqu'à ce que la poignée soit solidement fixée.
16

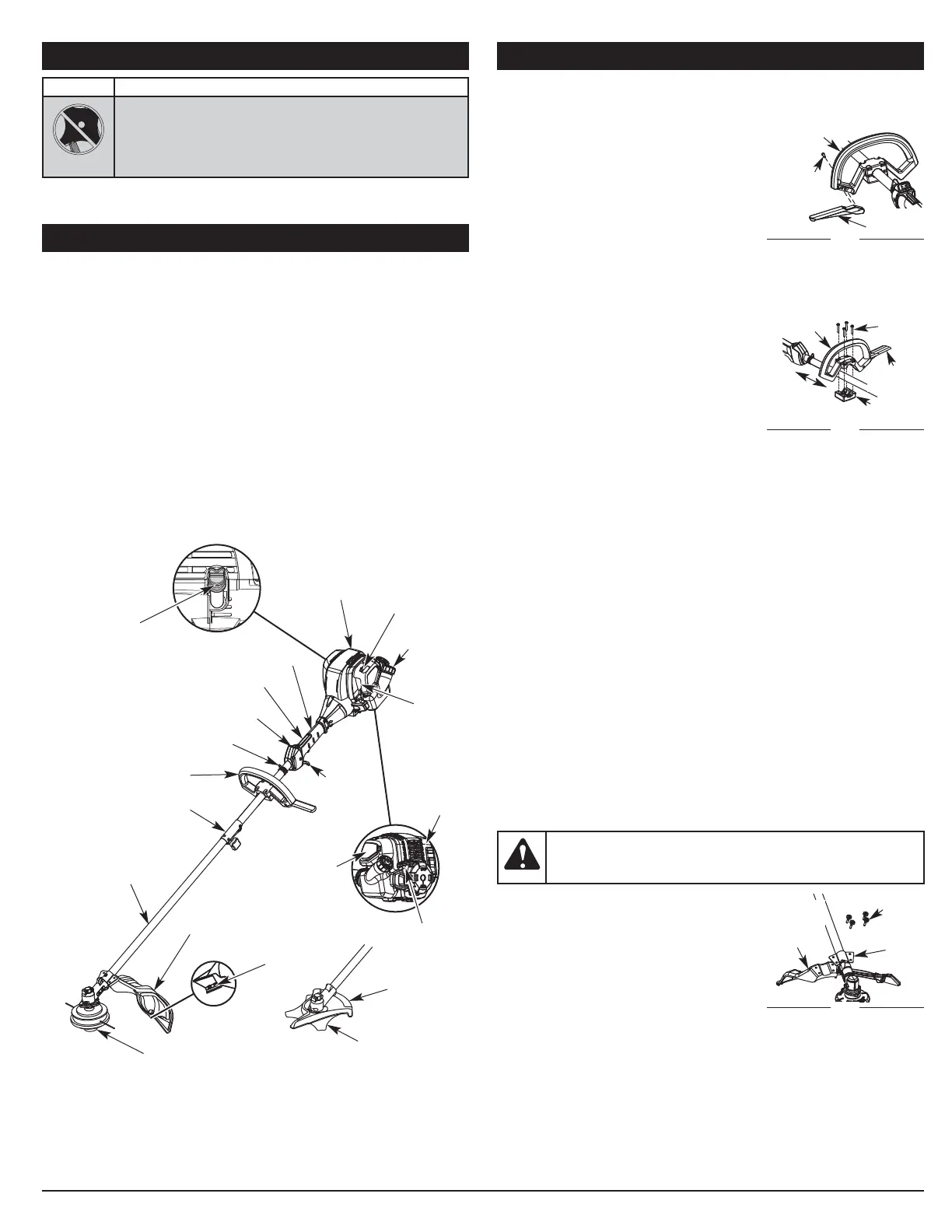

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
Protecteur
d'accessoire de coupe
Bouchon du
carburant
Manette
des gaz
Poignée
Tête de coupe
Prise de l'arbre
Poire
d'amorçage
Levier
d'étranglement
Bougie
Commande Marche/Arrêt
Corps de l'arbre
Poignée de
la corde de
démarrage
Lame coupante
Silencieux
Couvercle du
filtre à air
APPLICATIONS
Utilisation comme désherbeuse:
• Coupe d'herbe et de mauvaises herbes légères
• Coupe de bordures
• Tailler autour des arbres, des clôtures, etc.
Utilisation comme débroussailleuse :
• Coupe de mauvaises herbes et broussailles légères de 1,3 cm (1/2") de
diamètre maximum
Rapid-Link™
INSTRUCTIONS DE MONTAGE
Raccord de soutien
Déverrouilleur de manette des gaz
OUTILS REQUIS :
• Tournevis moyen plat ou tournevis T-20 Torx®
• Gros tournevis plat ou tournevis T-25 Torx
• Tournevis à embout cruciforme
• Tige de blocage
• Clé fermée ou à douille 7/16 po (11 mm)
• Clé fermée ou à douille 1/2 po (12,7 mm)
CONSIGNES DE SÉCURITÉ
SYMBOLE SIGNIFICATION
• DÉBROUISSAILLEUSES : REMPLACEZ LA LAME
ÉMOUSSÉE
AVERTISSEMENT: N'aiguisez pas la lame de coupe car
son extrémité risquerait de casser à l'usage et causer des
blessures graves.
Poignée
Barre de
protection
Fig. 1
Vis de la
barre de
protection
Barre de
protection
Poignée
Fig. 2
Au moins
15,24 cm
(6 po)
Vis
Collier de
serrage inférieur
MONTAGE DU TAILLE-BORDURES
Installer l’écran de protection de la tête de coupe
Respectez les instructions suivantes si l’écran
de protection de la tête de coupe n’est pas
installé sur l’appareil. Utilisez seulement les
instructions qui s’appliquent au type d’arbre et
d’écran dont cet appareil est équipé.
1. Placez l’écran de protection de la tête de coupe
sur le support de montage. Alignez les trous de
l’écran de protection de la tête de coupe avec
ceux du support de montage. (Fig. 3)
2. Vissez les 2 vis à travers le support de montage dans l’écran de protection
de la tête de coupe jusqu’à ce qu’elles soient manuellement serrées.
3. Serrez les vis avec un tournevis cruciforme jusqu’à ce que l’écran de
protection de la tête de coupe soit solidement en place.
AVERTISSEMENT : Afin d'éviter des blessures graves,
n’utilisez jamais l’appareil en tant que débroussailleuse/coupe-
bordure sans l’écran de protection de la tête de coupe en place.
Fig. 3
Support
de
montage
Vis (4)
Écran de
protection
de la tête
de coupe
Lame de coupe
L'écran de
la lame
