RÉASSEMBLAGE DU TAILLE-BORDURES
Retirer l'accessoire de coupe
1. Alignez le trou de la bague de l'arbre avec la
fente de la tige de blocage, puis insérez la
tige dans le trou de la bague (Fig. 8).
2. Maintenez la tige de blocage en place en la
saisissant près du bras de l’appareil (Fig. 11).
3. Tenez la tige de blocage et desserrez l'écrou
de la lame en le tournant à droite avec une
clé fermée ou à douille de 13 mm (Fig. 11).
4. Retirez les noix de retenue de la lame, et la
lame. Magasin de l'écrou et la lame ainsi pour une utilisation future dans
un endroit sûr. Conserver hors de portée des enfants.
Retirer l'écran de la lame
1. Desserrer et enlever les trois boulons et écrous de garde à l'aide d'une
clé 7 / 16 pouce fermés ou douille (Fig. 6). Gardez-les avec la lame
débroussailleuse pour une utilisation future.
Installation de la tête de coupe
1. Placez le tête de coupe tel qu'illustré (Fig.
12). Alignez le trou de la bague du corps de
l’arbre avec l’encoche de la tige de
verrouillage. Insérez la tige de verrouillage
dans le trou de la bague du corps de l’arbre.
2. Gardez la tige de verrouillage en place en la
saisissant près du corps de l’arbre de
l’appareil (Fig. 13).
3. Tout en gardant la tige de verrouillage en
place, fixez la tête de coupe à l'extrémité de
l'arbre en la vissant dans le sens antihoraire
jusqu'à ce qu'elle soit bien en place (Fig. 12).
Installer l’écran de protection de la tête de
coupe
Veuillez vous référer à la section Installation de
l'écran de la tête de coupe dans Assemblage du
taille-bordures.
17

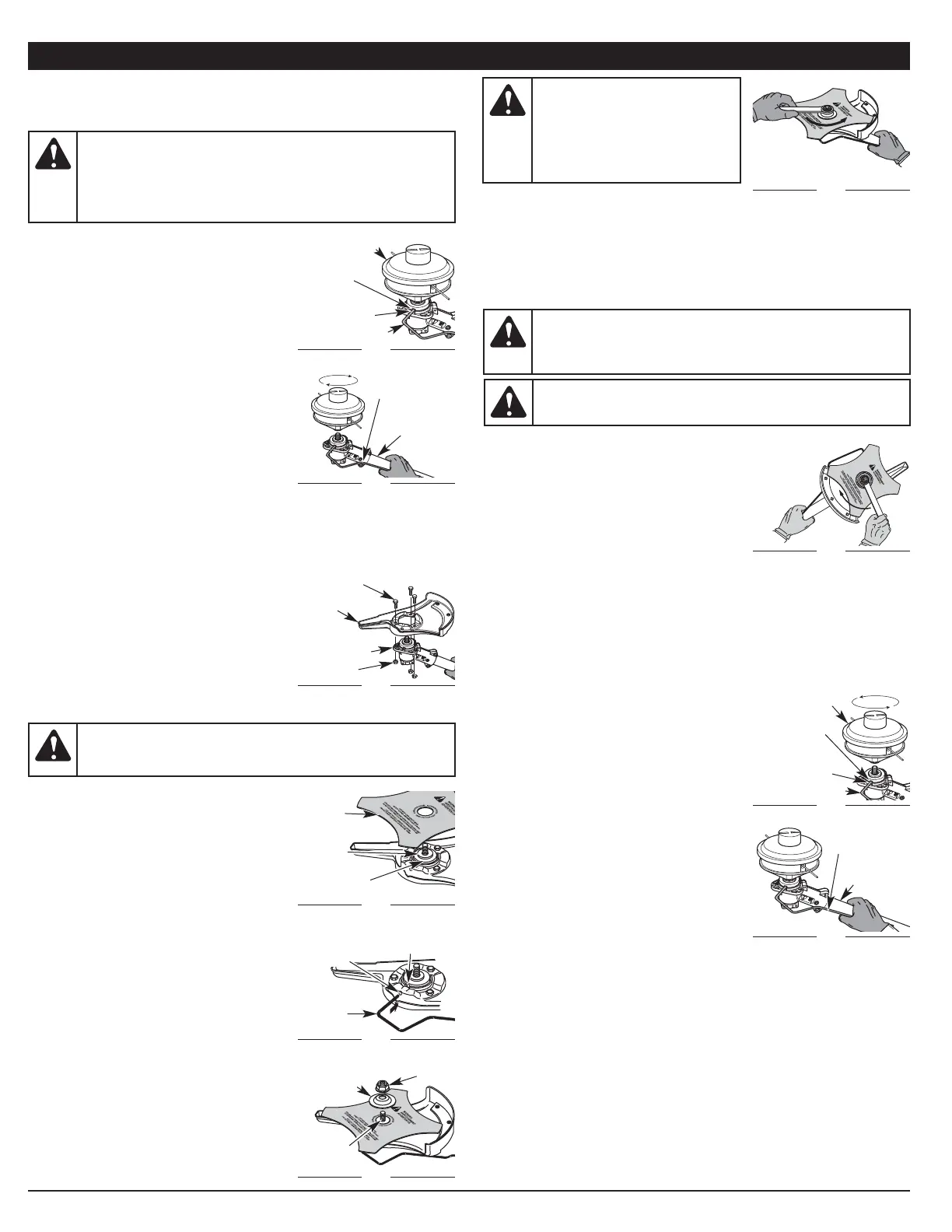

INSTRUCTIONS DE MONTAGE
MONTAGE DE LA DÉBROUSSAILLEUSE
Retirer la tête de coupe
Si vous voulez tailler ou éliminer des branches
plus épaisses, dures et épineuses, vous devez
utiliser la lame de coupe pour branches en
métal. Il est accompagné de son propre
protecteur de lame qui doit être solidement fixé
à la tête du coupe-herbe. Pour se faire, la tête
de coupe et l'écran de la tête de coupe doivent
d'abord être retirés du coupe-herbe. Respectez
les directives suivantes pour fixer solidement
l'accessoire de débroussaillage :
1. Retirez l'écran de la tête de coupe du corps
de l'arbre à l'aide de vis (Fig. 3).
2. Placez le tête de coupe tel qu'illustré (Fig. 4).
Alignez le trou de la bague du corps de
l’arbre avec l’encoche de la tige de
verrouillage. Insérez la tige de verrouillage
dans le trou de la bague du corps de l’arbre.
3. Gardez la tige de verrouillage en place en la
saisissant près du corps de l’arbre de
l’appareil (Fig. 5).
4. En tenant la tige de verrouillage, retirez l’accessoire de la tête de coupe
en la dévissant dans le sens horaire (Fig. 5). Rangez la tête de coupe pour
une utilisation ultérieure.
Installation de l'écran de la lame
1. Placez l'écran de la lame à débroussailler sur
la tête du coupe-herbe en alignant les trois
trous.
2. Fixez l'écran de la lame à la tête du coupe-
herbe avec les trois boulons et écrous de
l'écran à l'aide d'une clé fermée ou d'une clé
à douilles de 7/16 po (Fig. 6).
Installer la lame de coupe
1. Placez la lame de coupe sur la bague de
l'arbre de sortie (Fig. 7).
2. Assurez-vous que la lame de coupe est
centrée sur le pas de guidage et qu'elle
repose à plat contre la bague de l'arbre de
sortie (Fig. 9).
3. Alignez le trou de la bague de l'arbre avec la
fente de la tige de blocage, puis insérez la
tige dans le trou (Fig. 8).
4. Placez la retenue et l'écrou de la lame sur
l'arbre de sortie. Assurez-vous que la lame
est bien mise.
5. Vissez l’écrou vers la gauche contre la lame
tout en tenant la tige de blocage :
• Si vous utilisez une clé dynamométrique et
une douille de 13mm, vissez selon les
valeurs de couple suivantes: 325 - 335
po•lb, 27 - 28 pi•lb, 37 -38 N•m.
• Si vous n’avez pas de clé
dynamométrique, utilisez une clé fermée
ou à douille de 13 mm et tournez l'écrou
jusqu'à ce que la retenue soit bien ajustée
contre la bague de l'arbre. Assurez-vous
que la 6lame est bien mise, puis donnez à
l'écrou entre 1/4 et 1/2 tour
supplémentaire à gauche (Fig. 10).
6. Retirez la tige de blocage de sa fente.
AVERTISSEMENT : Avant d'utiliser l'accessoire de
débroussaillage, assurez-vous que seulement le protecteur de
lame en métal est fixé à la tête du coupe-herbe. Assurez-vous de
toujours retirer l'écran de coupe en plastique lorsque vous utilisez
l'accessoire de débroussaillage. Sinon vous pourriez
endommagerer votre appareil ou vous blesser.
AVERTISSEMENT : Si la lame de coupe est décentré, l'unité
se met à vibrer et la lame peut s'envoler, provoquant des
blessures graves.
AVERTISSEMENT : Pour
éviter de graves blessures ou de
dommages à l'appareil, ne pas
démarrer ou fonctionner cet
appareil avec la tige de verrouillage
dans la fente de la tige de
verrouillage.
AVERTISSEMENT : Ne pas affûter la lame de coupe.
Affûtage de la lame peut provoquer la pointe de la lame de rompre
en cours d'utilisation. Cela peut entraîner des blessures graves.
Remplacer la lame.
AVERTISSEMENT : Pour éviter blessures graves, toujours
porter gants pendant manipulez ou installez la lame.
Fig. 4
Trou de la
bague de
l'arbre
Tige de blocage
Tête de coupe
Fig. 5
L’arbre de
l’appareil
Tige de
blocage
Fig. 6
Tête du
coupe-herbe
Boulons (3)
Écran
de la
lame
Fente de la tige
de blocage
Écrous (3)
Fig. 7
Pas de
guidage
Bague de
l'arbre de sortie
Lame de
coupe
Fig. 8
Tige de
blocage
Trou de la bague
de l'arbre
Fente de
la tige de
blocage
Fig. 9
Arbre de
sortie
Écrou
Retenue
de la lame
Fig. 10
1/4-1/2 tourner
vers la gauche
Fig. 11
Dans le sens
horaire
Fig. 12
Fig. 13
L’arbre de
l’appareil
Tige de
blocage
Trou de
la bague
de l'arbre
Tige de blocage
Tête de coupe
Fente de la tige
de blocage
