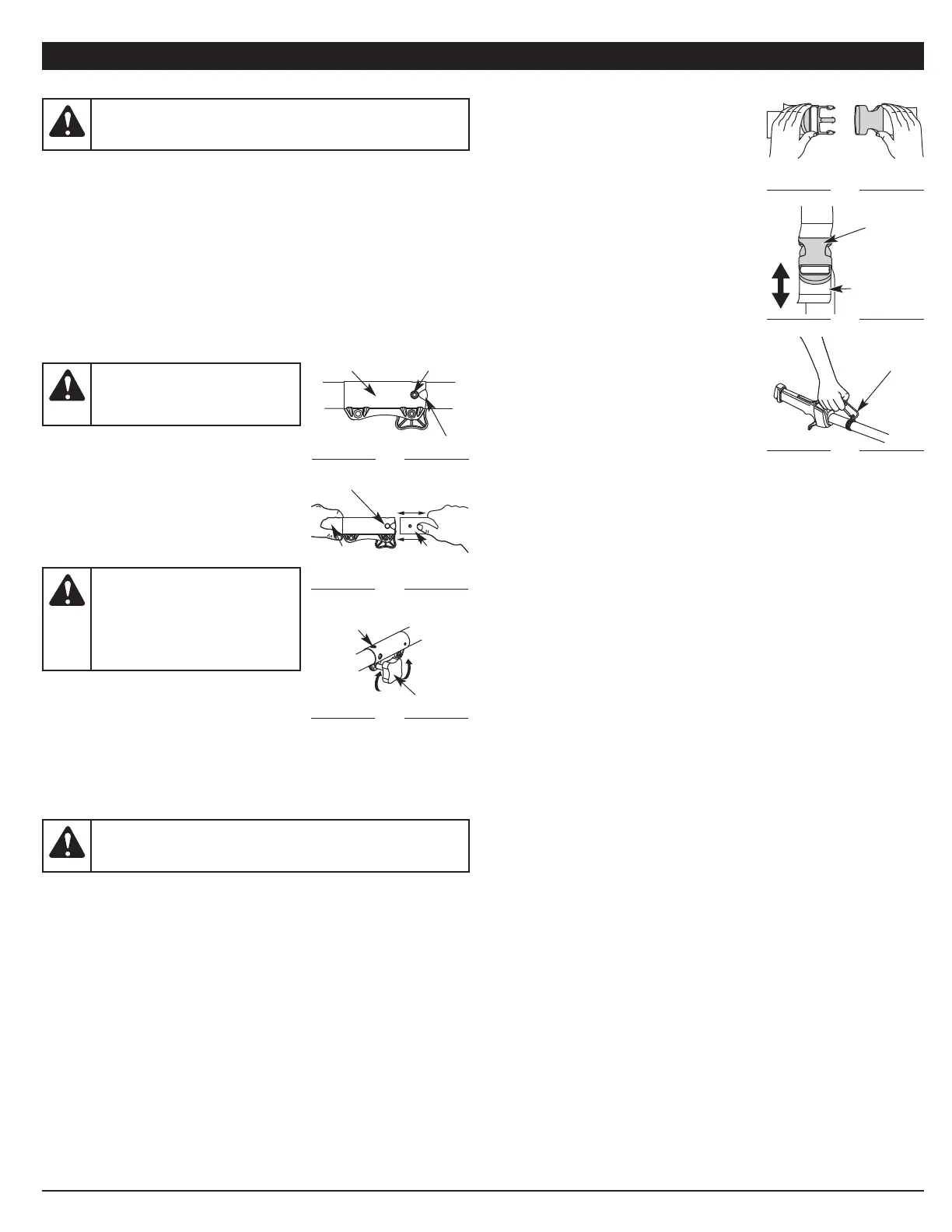

INSTRUCTIONS DE MONTAGE
INSTALLEZ L'APPUI D'ÉPAULE
1. Mettez l'appui d'épaule sur utiliser l'agrafe
(Fig. 17).
2. Ajustez en se soulevant légèrement sur
l'arrière de l'agrafe inférieure puis poussez
ou tirez la fin lâche de la longueur de
courroie pour adapter la taille et le confort de
l'opérateur (Fig. 18).
3. Attachez l'agrafe d'épaule à l'unité (Fig. 19).
Fig. 17
Fig. 18
Etiquette
d'ajustement
Soutenir le
trombone
Fig. 19
Raccord
de soutien
FONCTIONNEMENT DU RAPID-LINK™
Le système Rapid-Link™ permet d'utiliser ces accessoires optionnels:
Désherbeuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720
Taille-haies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720
Débroussailleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*
Motoculteurde jardin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720
Scie à long manche. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720
Désherbeuse à arbre droit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Souffleur turbo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
*NE PAS utiliser cet accessoire avec un produit alimenté à l’électricité.
Retrait de l'accessoire de coupe ou autre
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Appuyez sur le bouton de déclenchement et
maintenez-le enfoncé (Fig. 14).
3. Tenez fermement le corps de l'arbre
supérieur et retirez l'accessoire de coupe ou
autre du coupleur Rapid-Link™ (Fig. 15).
Installation de l'accessoire de coupe ou autre
REMARQUE: pour faciliter l'installation ou le
retrait d'accessoires, placez l'appareil
au sol ou sur un établi.
1. Dévissez le bouton vers la gauche (Fig. 16).
2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur
Rapid-Link™ (Fig. 15).
REMARQUE: aligner le bouton de déclenchement avec le renfoncement-
guide facilitera l'installation (Fig. 14).
3. Serrez le bouton en le tournant à droite (Fig. 16).
Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les
modèle Rapid-Link™, verrouillez le bouton de déclenchement de
l'accessoire de coupe dans le trou de 90° (Fig. 16).
AVERTISSEMENT: Avant d’utiliser tout accessoire, veuillez
lire et comprendre le manuel accompagnant l’accessoire. Suivez
toutes les informations relatives à la sécurité qui y figurent.
AVERTISSEMENT: pour éviter
des blessures graves, éteignez
l'appareil avant d'enlever ou
d'installer des accessoires.
Renfoncement-guide
Fig. 14
Bouton de
déclenchement
Coupleur
Rapid-Link™
Corps de
l'arbre
supérieur
Fig. 15
Corps de
l'arbre
inférieur
Trou principal
Bouton
Fig. 16
Trou de coupe de
bordures de 90°
MISE EN GARDE: Accessoire
de coupe doivent utiliser le trou
principal sauf indication contraire de
leurs manuels. L'utilisation du
mauvais trou pourrait causer des
blessures graves ou endommager
l'appareil.
MISE EN GARDE: verrouillez le bouton de déclenchement
dans le trou principal et vissez bien le bouton avant de faire
marcher l'appareil.
