5. Enlevez la vis à tête hex. qui maintient la tige du guide de la
poulie motrice sur le châssis. Voir la Figure 7-1.

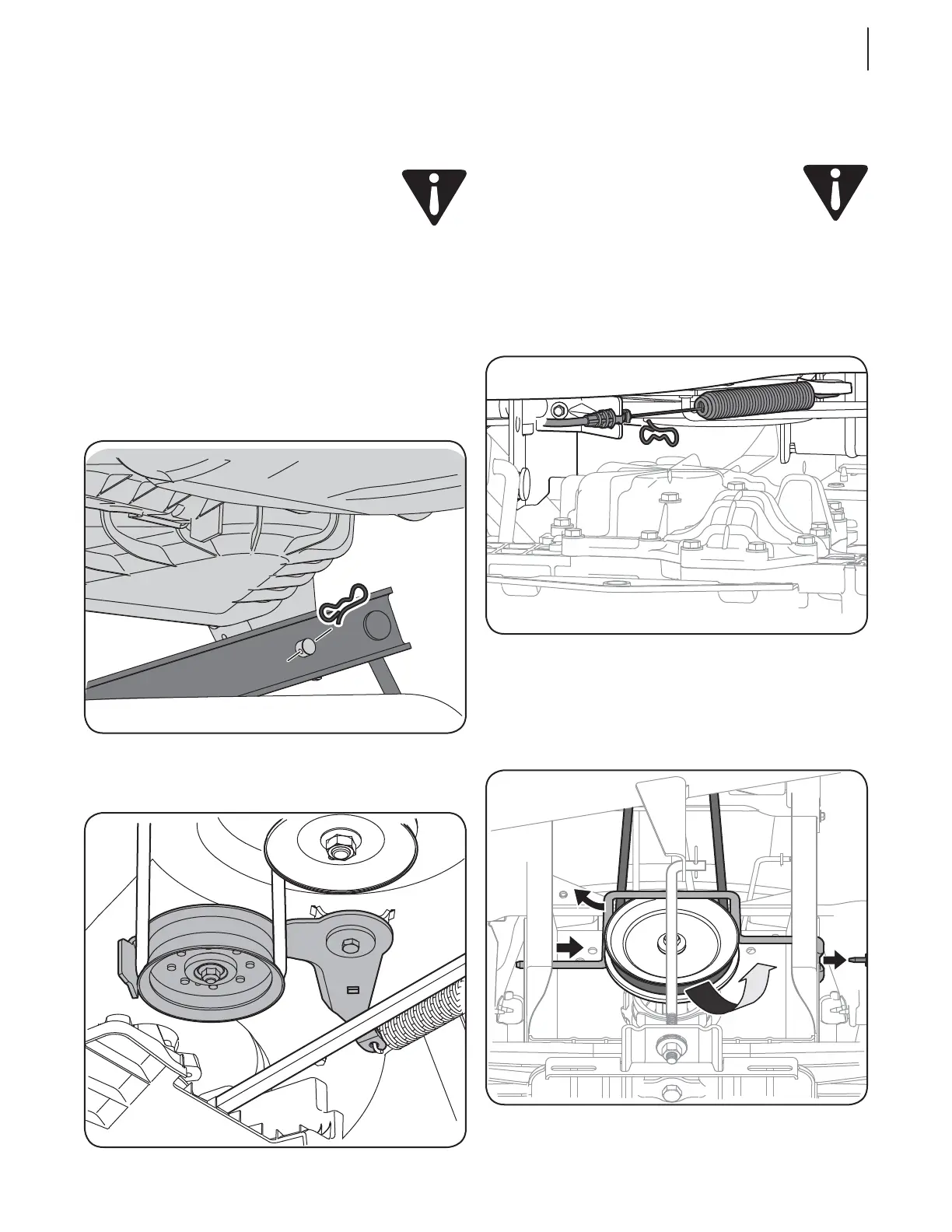

Figure 7-1
6. Glissez la tige vers la droite pour la retirer.
7. Retirez la goupille qui fixe le câble de la prise de force au
support sur le plateau de coupe, faites glisser le câble de
la prise de force et décrochez le ressort du support de la
poulie de tension. Voir Figure 7-2
.
Figure 7-2
8. De la droite du tracteur, insérez une clé à cliquet de 3/8 po
sur la droite du tracteur, réglée pour serrer, dans le trou carré
sur le support de la poulie de tension. Voir la Figure 7-3 .
9. Pivotez la clé vers l’avant pour faire avancer la poulie de
transmission du plateau de coupe, Voir la Figure 7-3 .
AVERTISSEMENT: Faites attention de ne pas vous
pincer. Ne placez pas vos doigts sur le ressort de la
poulie de tension ni entre la courroie et la poulie lors
de l’installation la courroie.
10. Dégagez doucement la courroie de la poulie de la p.d.f.
Figure 7-3
11. Depuis le côté gauche du tracteur, localisez la goupille papillon
sur le côté gauche arrière du plateau. Voir la Figure 7-4 .
Figure 7-4
12. Retirez la goupille et dégagez-la du bras de relevage du
plateau de coupe. Voir la Figure 7-4.
13. Répétez ces opérations sur le côté droit du tracteur.
14. Dégagez la goupille fendue de la tige de relevage avant du
plateau de coupe la maintenant sur le plateau de coupe.
Voir la Figure 7-5. Dégagez la tige de relevage du plateau
de coupe du support d’accrochage avant.
15. Placez la manette de relevage du plateau de coupe dans
l’encoche du haut pour relevez le plateau de coupe.
CAUTION: There is a certain amount of spring
tension due to the weight of the deck. When
removing the lift linkage from the deck the tension
of the springs will go from the deck to the deck lift
handle and snap back.
16. Glissez doucement le plateau de coupe pour le dégager de
dessous le tracteur.
