11SECTION 3 — ASSEMBLAGE ET MONTAGE
Installation du couvercle du tableau de bord (le cas échéant)
Pour installer le couvercle du tableau de bord (1), alignez les
pattes du couvercle (2) avec les trous sur la partie supérieure du
tableau de bord. Voir Figure 3-7. Insérez avec soin les pattes (2)
dans les trous sur la partie supérieure du tableau de bord, puis
poussez le couvercle (1) pour le fixer en place.

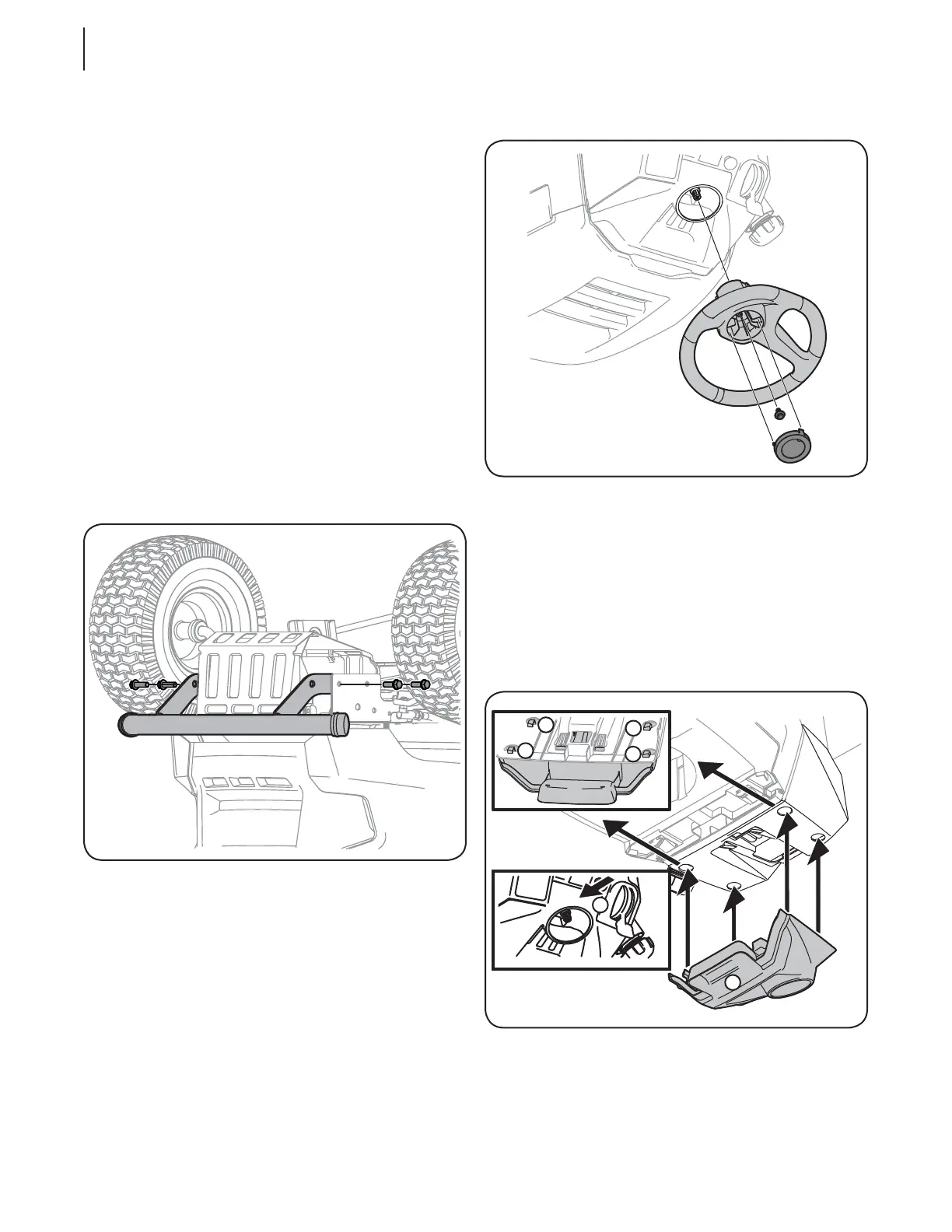

Figure 3-7
Installation du volant (le cas échéant)
La boulonnerie servant à installer le volant se trouve dans le
volant. Soulevez doucement le capuchon du volant et sortez la
boulonnerie.
1. Placez les roues de l’appareil de sorte qu’elles pointent
vers l’avant, puis placez le volant de direction sur l’arbre de
direction en vous assurant que la ligne au milieu du volant
pointent vers l’avant et que la partie plate du volant soit
face vers le siège. Voir Figure 3-8.
Figure 3-8
2. Fixez le volant de direction avec le boulon hexagonal qui se
trouve sous le capuchon. Serrez le boulon à un couple de
18-22 pi/lb.
3. Placez le capuchon du volant de direction au centre du
volant et poussez-le jusqu’à ce qu’il s’enclenche en place.
REMARQUE : Un enduit frein est appliqué sur le boulon qui fixe le
volant de direction. Si vous retirez le boulon, il est recommandé
d’appliquer de l’enduit frein ou de remplacer le boulon.
Installation du pare-chocs avant (le cas échéant)
La boulonnerie nécessaire se trouve dans le pare-chocs.
1. Retirez les quatre boulons hex. du pare-chocs.
2. Positionnez les supports du pare-chocs sur l’intérieur
du châssis du tracteur et maintenez-les avec les quatre
boulons hex. à collet. Voir la Figure 3-9.
Figure 3-9
Réglage du siège
Pour régler la position du siège, tirez la manette de réglage du
siège vers le haut et tenez-la. Glissez le siège vers l’avant ou
l’arrière à la position désirée; puis lâchez la manette de réglage.
Assurez-vous que le siège est bien fixé avant de mettre le
tracteur en marche. Voir la Figure 3-10.
