Ввод в эксплуатацию

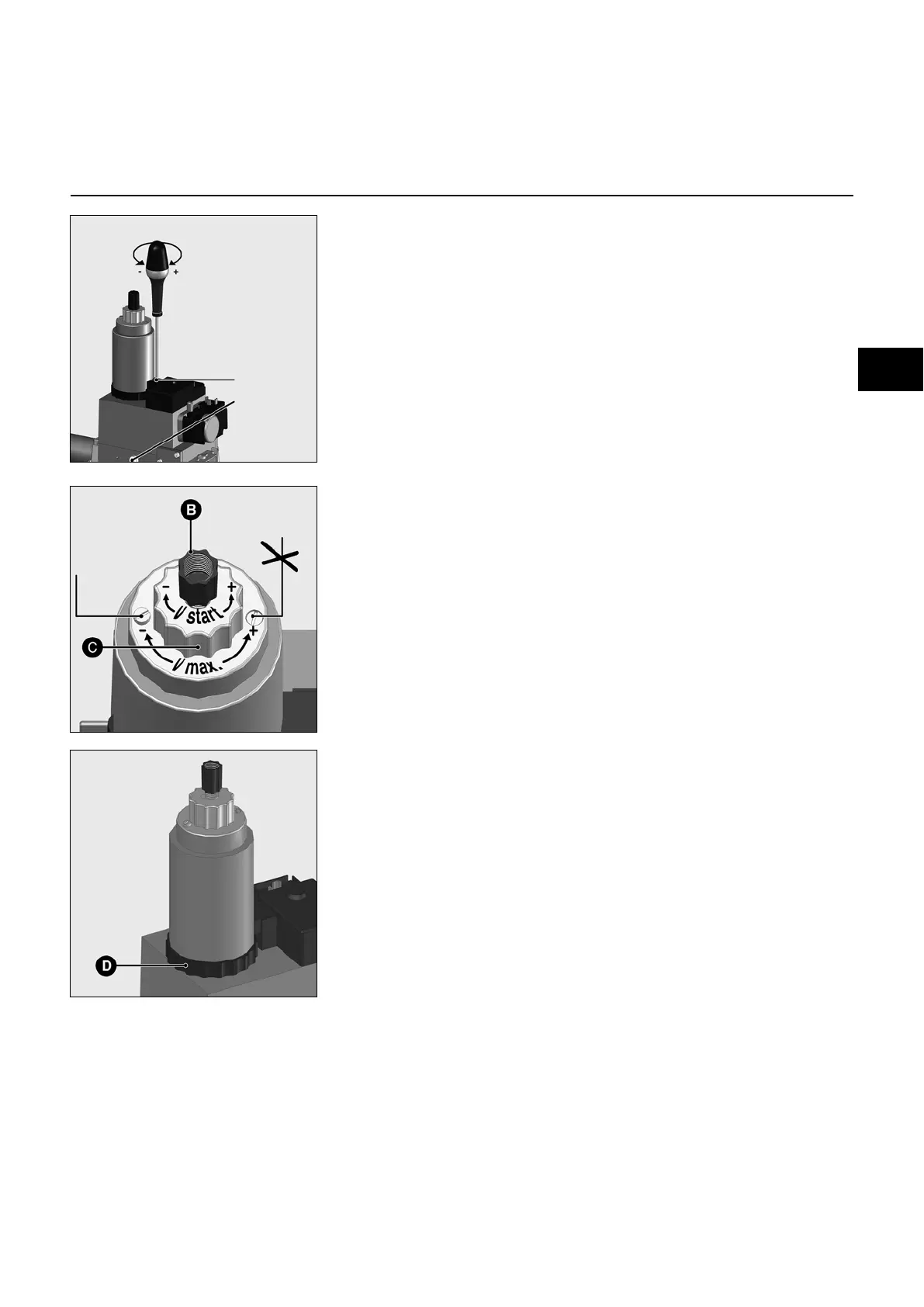

Настройка газовой рампы MB-ZRDLE
Общая процедура регулировки
Регулировка 2
ой
ступени
осуществляется за счет регулятора
давления; клапан 2
ой
ступени (кнопка
C) полностью открыт.
Регулировка прогрессивного розжига
и переход между ступенями
осуществляется нажатием кнопки B.
Регулировка 1
ой
ступени
осуществляется поворотом венца D.
Настройка регулятора:
Измерение давления регулятора
осуществляется в точке pBr.
Установленное давление
обеспечивает нужную подачу.
Регулировка плавности нарастания
подачи
Эта система гидравлического тормоза
воздействует на подачу в режиме
розжига и на переход между
ступенями.
• Отверните пластмассовый колпачок
B.
• Переверните ее и используйте как
ключ.
• Поверните в сторону:
стрелки -: прогрессивность
увеличивается
стрелки +:прогрессивность
уменьшается
Особый случай
Регулировка номинальной подачи.
Эта операция необходима только в
случае, когда считываемое
значение
подачи при давлении регулятора
40 даПа оказывается слишком
большим.
Действуйте в следующем порядке:
• Ослабьте затяжку блокировочного
винта, не трогая окрашенный винт с
противоположной стороны. Пробка
C имеет полный ход в 4,5 оборота.
• Поверните по часовой стрелке
стрелка -: подача уменьшается и
наоборот.
Может потребоваться корректировка
давления.
• Затяните блокировочный винт.
Регулировка подачи для 1
ой
ступени
• Ослабьте затяжку блокировочного
винта, не трогая окрашенный винт с
противоположной стороны.
• Поверните венец D вручную (без
применения инструментов) по
часовой стрелке: подача
уменьшается и наоборот.
• Затяните блокировочный винт.
Блокировочный
винт
Запломбированный
винт
Винт регулировки
регулятора
давления газа
pBr (4 - 20 мбар)
