Cuenod NC29 GX207/8A - Регулировка Подачи Воздуха

11/2009 - Art. Nr. 4200 1018 3800A40
Ввод в эксплуатацию
Настройка подачи воздуха
Контроль хода программы
Настройка подачи воздуха
Регулировка подачи воздуха,
поддерживающего горение,
осуществляется в двух точках:
• со стороны нагнетания: изменяя
величину отверстия между
дефлектором и соплом горелки;
• со стороны всасывания: воздушной
заслонкой, управляемой
серводвигателем Y10.
Регулировка подачи воздуха в
головку горелки, помимо расхода
воздуха, влияет также на зону
смешивания и давление воздуха в

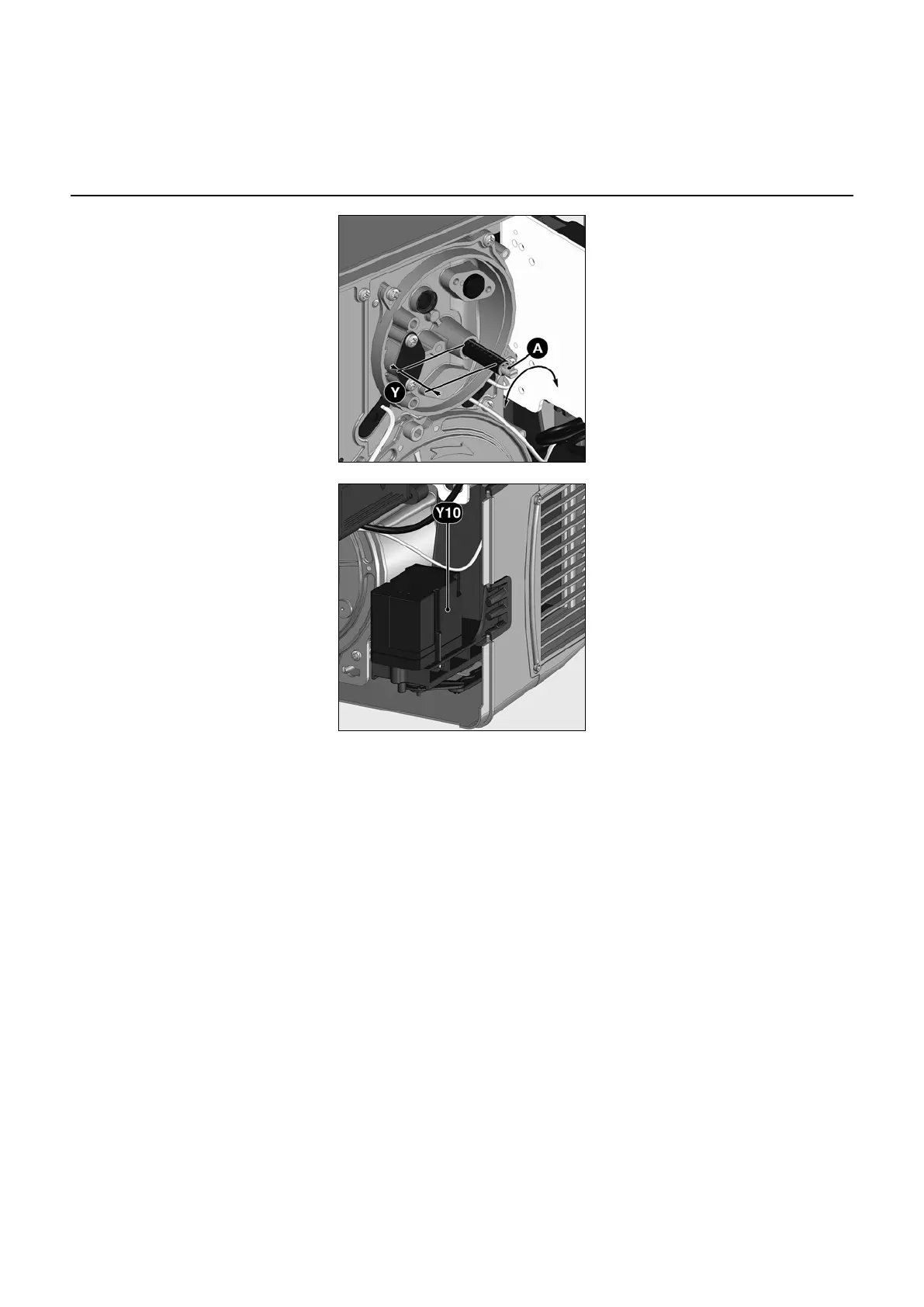

сопле горелки. Вращение винта A
- вправо: больше воздуха
- влево: меньше воздуха
• Отрегулируйте размер Y,
руководствуясь таблицей
регулировок.
Регулировка подачи воздуха
посредством воздушной заслонки
Изменить подачу воздуха со стороны
всасывания можно посредством
изменения наклона воздушной
заслонки. Воздушная заслонка
приводиться в действие
серводвигателем Y10.
Контроль хода программы горелки
перед первым пуском газа
• Закройте
ручной клапан,
установленный перед газовой
рампой.
• Если перед газовой рампой
достаточного давления газа нет,
перемкните, при необходимости,
реле давления газа (выводы 2 и 3);
в этом случае отключите горелку от
напряжения.
• Запустите горелку, включив
тепловой генератор, и
проконтролируйте правильность
хода программы.
• Вентилятор запускается с
задержкой времени, в зависимости
от положения блока
управления и
безопасности.
• Время предварительной
вентиляции (54 сек.).
• Время предварительного розжига
(3 сек.).
• Откройте электроклапаны
• Время безопасности (3 сек.).
• Переход в аварийный режим по
истечению времени безопасности и
блокировка блока управления и
безопасности (загорается
сигнальная лампа).
• Отключите горелку от напряжения,
отсоединив
электороподсоединение и, при
необходимости, удалите шунт с
реле давления газа
.
• Восстановите электрическое
подключение.
• Разблокируйте блок управления и
безопасности
• Запустите горелку.
