Техническое обслуживание
Техническое обслуживание

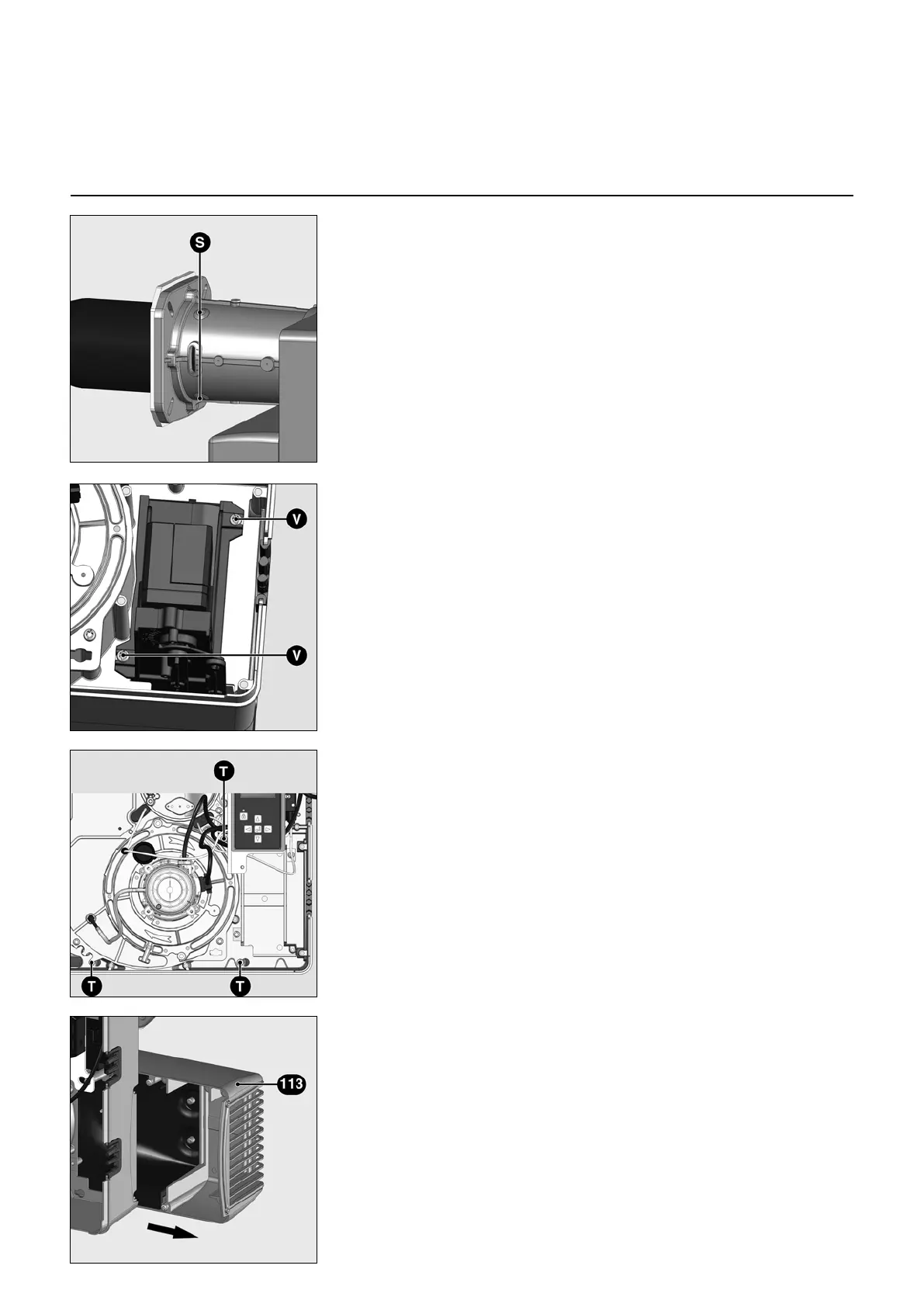

Замена сопла
Для проведения этой операции
понадобиться либо открыть дверцу
камеры сгорания, либо снять горелку.
- Вариант 1 Доступ через дверь
камеры сгорания
• Снимите головку горелки
• Отверните на один или два оборота
3 крепежных винта S на входе
сопла горелки. (Самонарезные
винты "Inbus" 3).
• Откройте дверцу камеры сгорания.
• Извлеките сопло, проверьте и
очистите его
, в случае повреждения
- замените.
• Установите детали в порядке
обратном снятию.
• Заполните пространство между
соплом и дверцей камеры сгорания
огнеупорным материалом.
• Закройте дверцу камеры сгорания.
- Вариант 2 - Разборка горелки
• Снимите головку горелки
• Отсоедините электроподключения.
• Освободите от креплений и снимите
корпус горелки (2 болта M8). Будьте
внимательны, не повредите
электрические кабели!
•
Отверните головку горелки и
следуйте далее указаниям
варианта 1.
• Установите детали в порядке
обратном снятию.
Сопло может быть горячим
Очистка короба воздухозабора
Перед снятием (2 винтов V)
необходимо предварительно
убедиться, что воздушная
заслонка закрыта (0°).
• Отверните на несколько оборотов
три крепежных винта T в глубине
корпуса.
• Сместите короб воздухозабора 113
вправо, чтобы освободить его
от
винтов (байонетная система
крепления).
• Снимите короб воздухозабора,
очистите его и установите на место,
действуя в обратном порядке.
• Проверьте правильность
положения воздушной заслонки и
серводвигателя.
Очистка кожуха
• Не используйте хлорсодержащие
или абразивные средства.
• Очистите кожух водой и моющим
средством.
• Установите капот.
Важно!
После проведения любых работ:
выполните проверку параметров
горения в реальных условиях
эксплуатации (дверцы закрыты,
крышка на месте и т. д.)
Зафиксируйте результаты в
соответствующих документах.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
топочных газов.
• Очищайте котел, если температура
топочных газов превышает
значение при запуске в
эксплуатацию более чем на 30 °
С.
• Для облегчения проверок
используйте индикатор
температуры топочных газов.
Газовые клапаны
Газовые клапаны не требуют особого
технического обслуживания.
Проведение каких-либо ремонтных
работ на газовом клапане
запрещено! Неисправные клапаны
должны заменятся только
квалифицированным специалистом,
который затем должен проверить
герметичность, работу горелки и
качество сгорания.
Замена фильтра
• Фильтрующий элемент
мультиблока должен проверяться
не реже одного раза в год и
заменяться в
случае его
загрязнения.
• Отверните винты крепления
крышки фильтра на мультиблоке.
• Извлеките фильтрующий элемент и
очистите его гнездо.
• Не используйте чистящее средство
под давлением.
• Замените фильтрующий элемент
новым. Закрепите крышку винтами.
• Снова откройте ручной клапан.
• Проверьте герметичность.
• Проверьте характеристики горения.
