Cybernet IPC-R1s - DIO Connector Pin Assignments

DOC ID: 16001100
Page | 18

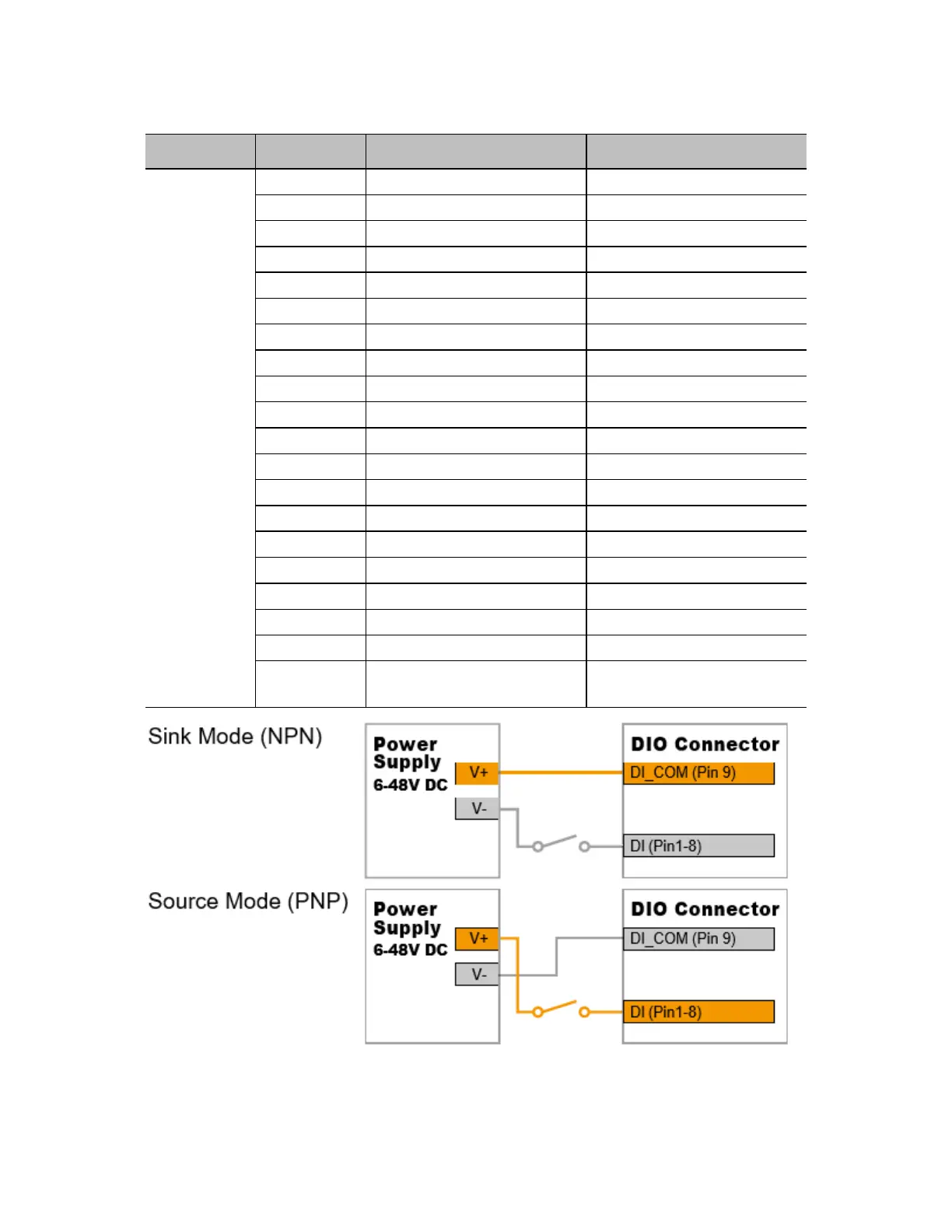

DIO connectors pin out:
DIO
Pin No.
Definition
Function
DIO
1
INPUT 0
SIO_GPI80
2
INPUT 1
SIO_GPI81
3
INPUT 2
SIO_GPI82
4
INPUT 3
SIO_GPI83
5
INPUT 4
SIO_GPI84
6
INPUT 5
SIO_GPI85
7
INPUT 6
SIO_GPI86
8
INPUT 7
SIO_GPI87
9
DI1_COM
-
10
DIO1_GND
-
11
OUTPUT 0
SIO_GPO70
12
OUTPUT 1
SIO_GPO71
13
OUTPUT 2
SIO_GPO72
14
OUTPUT 3
SIO_GPO73
15
OUTPUT 4
SIO_GPO74
16
OUTPUT 5
SIO_GPO75
17
OUTPUT 6
SIO_GPO76
18
OUTPUT 7
SIO_GPO77
19
DIO1_GND
-
20
DIO1_VDC (6~48V
Input)
-
