Utilisation de la monture DCS-37-1 (optionnelle)

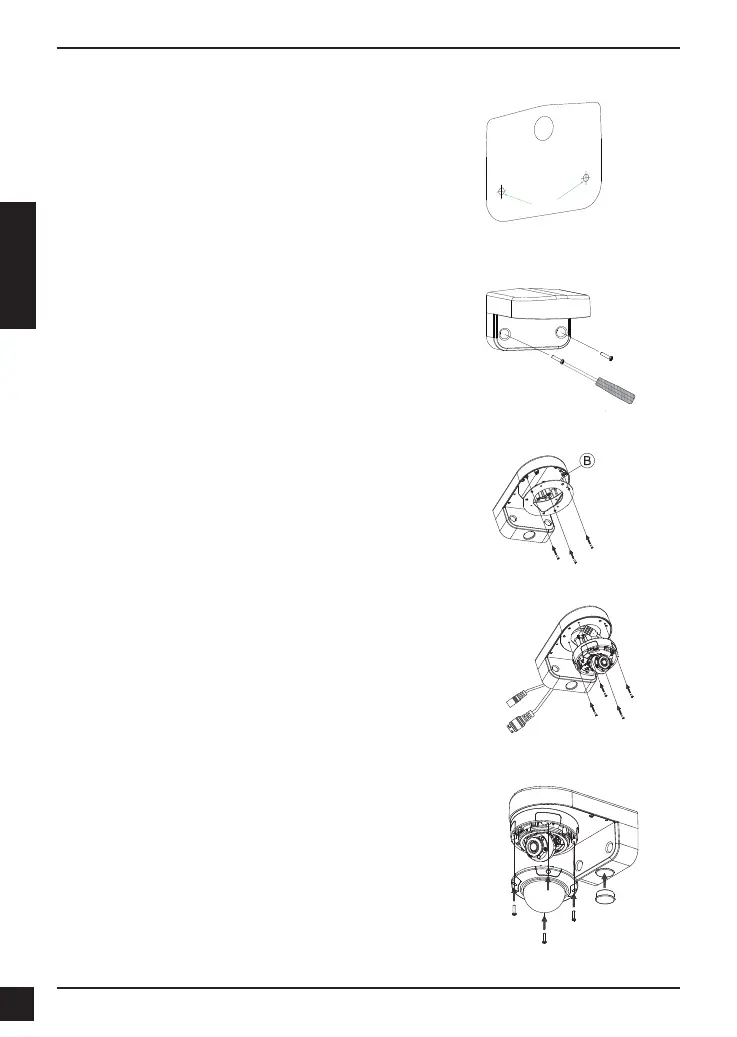

Utilisez les vis fournies pour monter la DCS-37-1 sur le mur.
Placez l'autocollant de montage de la DCS-37-1 à
l'emplacement souhaité, puis utilisez une mèche de 6 mm
pour percer les orices requis d'une profondeur de 25 mm
et insrez les chevilles murales dans les orices. Si vous
envisagez de passer les câbles à travers le mur, vous devrez
également percer un trou pour eux.
Remarque : La caméra illustrée peut être différente de celle
de votre produit, mais la procédure de base est identique.
Autocollant de montage
Trou de perçage
Passez les connecteurs de la caméra à travers le passage
arrière ou latéral des câbles de la DCS-37-1. Puis vissez la
plaque de montage sur le support  l'aide du jeu d'orices de
montage marqués B.
Ôtez le capot de la caméra.
Utilisez les vis fournies pour monter la caméra sur la
DCS-37-1, puis réglez l'angle et la rotation de la caméra
comme souhaité à l'aide de la vis de verrouillage
d'inclinaison.
Montez le capot de la caméra.
Si vous faites passer les câbles de la caméra à travers le
mur, placez une butée en plastique à l'intérieur du passage
infrieur des câbles de la monture pour l'tanchier.
