FRANÇAIS

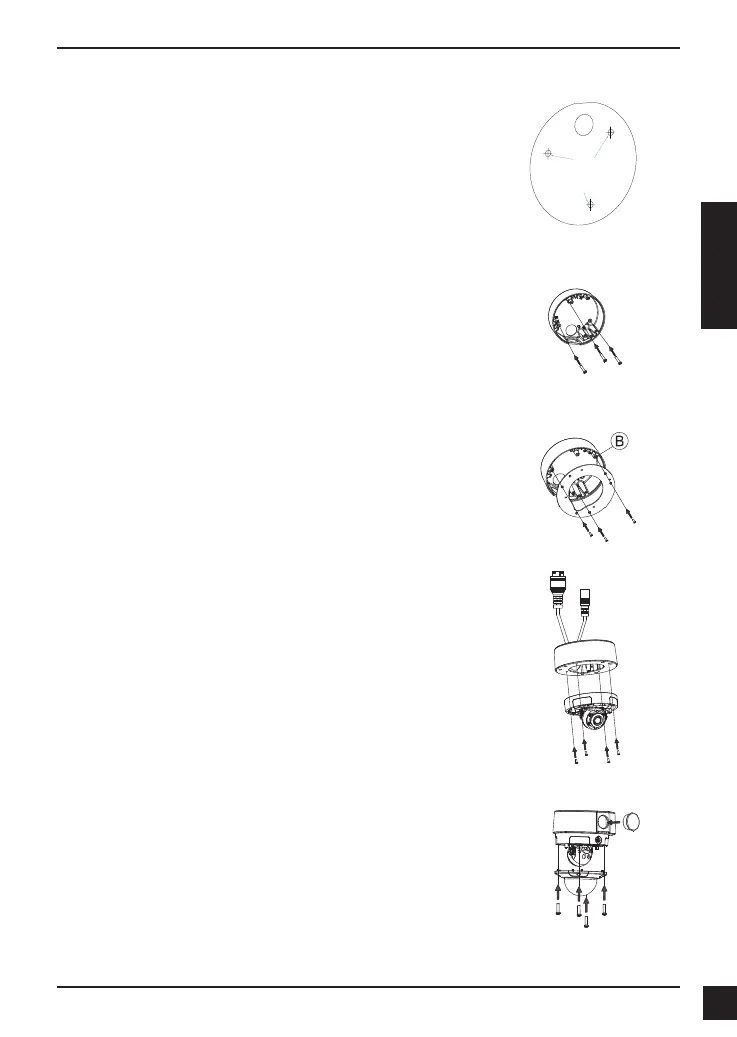

Utilisation de la monture DCS-37-2 (optionnelle)
Utilisez les vis fournies pour monter la DCS-37-2 sur le mur à
l'aide des orices internes de montage.
Placez l'autocollant de montage de la DCS-37-2 à
l'emplacement souhaité, puis utilisez une mèche de 6 mm
pour percer les orices requis d'une profondeur de 25 mm
et insrez les chevilles murales dans les orices. Si vous
envisagez de passer les câbles à travers le plafond, vous
devrez également percer un trou pour eux.
Remarque : La caméra illustrée peut être différente de celle
de votre produit, mais la procédure est identique.
Autocollant de montage
Trou de perçage
Trou de perçage
Passez les connecteurs de la caméra par le passage arrière
ou latéral des câbles sur la DCS-37-2. Utilisez les vis fournies
pour monter la caméra sur la DCS-37-2 à l'aide du jeu
d'orices de montage marqus B.
Ôtez le capot de la caméra.
Utilisez les vis fournies pour monter la caméra sur la
DCS-37-2, puis réglez l'angle et la rotation de la caméra
comme souhaité à l'aide de la vis de verrouillage
d'inclinaison.
Montez le capot de la caméra.
Si vous faites passer les câbles de la caméra à travers
le plafond, placez une butée en plastique à l'intérieur du
passage latral des câbles pour l'tanchier.
