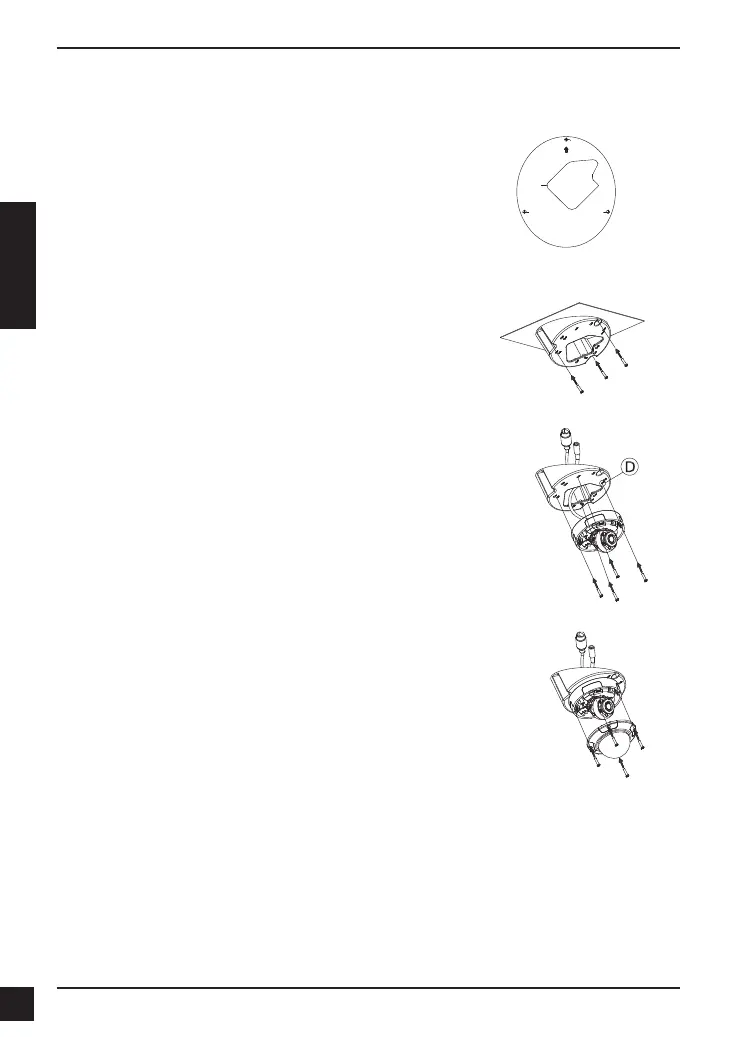

Utilisation de la monture DCS-37-3 (optionnelle)
Utilisez les vis fournies pour monter la DCS-37-3 sur le
plafond  l'aide des orices internes de montage.
Placez l'autocollant de montage de la DCS-37-3 à
l'emplacement souhaité, puis utilisez une mèche de 6 mm
pour percer les orices requis d'une profondeur de 25 mm
et insrez les chevilles murales dans les orices. Si vous
envisagez de passer les câbles à travers le plafond, vous
devrez également percer un trou pour eux.
Remarque : La caméra illustrée peut être différente de celle
de votre produit, mais la procédure est identique.
Ôtez le capot de la caméra.
Passez les connecteurs de la caméra par le passage inférieur
des câbles sur la DCS-37-3. Utilisez les vis fournies pour
monter la camra sur la DCS-37-3  l'aide du jeu d'orices de
montage marqués D.
Ôtez le capot et ajustez l'angle et la rotation de la caméra
comme souhaité, puis remettez le capot en place. Revissez
le capot de la caméra.
Assurez-vous que la butée en caoutchouc se trouve dans le
passage latral des câbles pour l'tanchier.
Trou de perçage
Face avant
Passe câbles
Trou de perçage
Trou de perçage
