D-Link DSR-150 Quick Installation Guide

36  D-Link Unied Services Router

DA EB C

Este guia fornece instruções passo a passo para
congurar o Roteador de Serviços DSR-150
da D-Link. Favor observar que o modelo que
você adquiriu pode ter um aspecto ligeiramente
diferente dos mostrados nas ilustrações.

Abra a embalagem e desembale cuidadosamente
o seu conteúdo. Favor consultar o conteúdo da
embalagem para certicar-se de que todos os
itens a seguir estejam presentes e intactos. Se
qualquer item estiver faltando ou danicado, favor
contatar seu revendedor.
- Um (1) Roteador de Serviços Wireless
DSR-150
- Um (1) adaptador de alimentação 12V/1.5A
- Um (1) cabo de console (Cabo RJ45 para DB9)
- Um (1) cabo Ethernet (UTP CAT5/Direto)
- Um (1) CD de Referência (CD-ROM contendo a
documentação do produto em formato PDF)



  
A Energia Verde Verde
constante
Conclusão da
inicialização
Luz desligada O dispositivo está
desligado ou durante
o processo de
energização
B Internet Verde Verde
constante
O link está ativo
Verde
piscando
Há atividades nessa
porta
Luz desligada O link está inativo
C LAN Verde Verde
constante
O link está ativo
Verde
piscando
Há atividades nessa
porta
Luz desligada O link está inativo

Os LEDs reetem o estado atual do dispositivo.
O LED de alimentação (A) cará piscando
durante o período de inicialização do dispositivo.
Todo o processo de inicialização irá demorar
cerca de 1 minuto e o dispositivo poderá não
responder às solicitações dos usuários durante
este tempo. Após a conclusão da inicialização,
o LED de alimentação (A) ca verde xo. Se
você deseja reiniciar o dispositivo, para alguns
casos, recomendamos que você espere alguns
segundos entre desligar e ligar o dispositivo. O
signicado e estado de cada LED são mostrados
na tabela abaixo:




Esse capítulo fornece descrições detalhadas do
dispositivo DSR-150 e seus componentes.




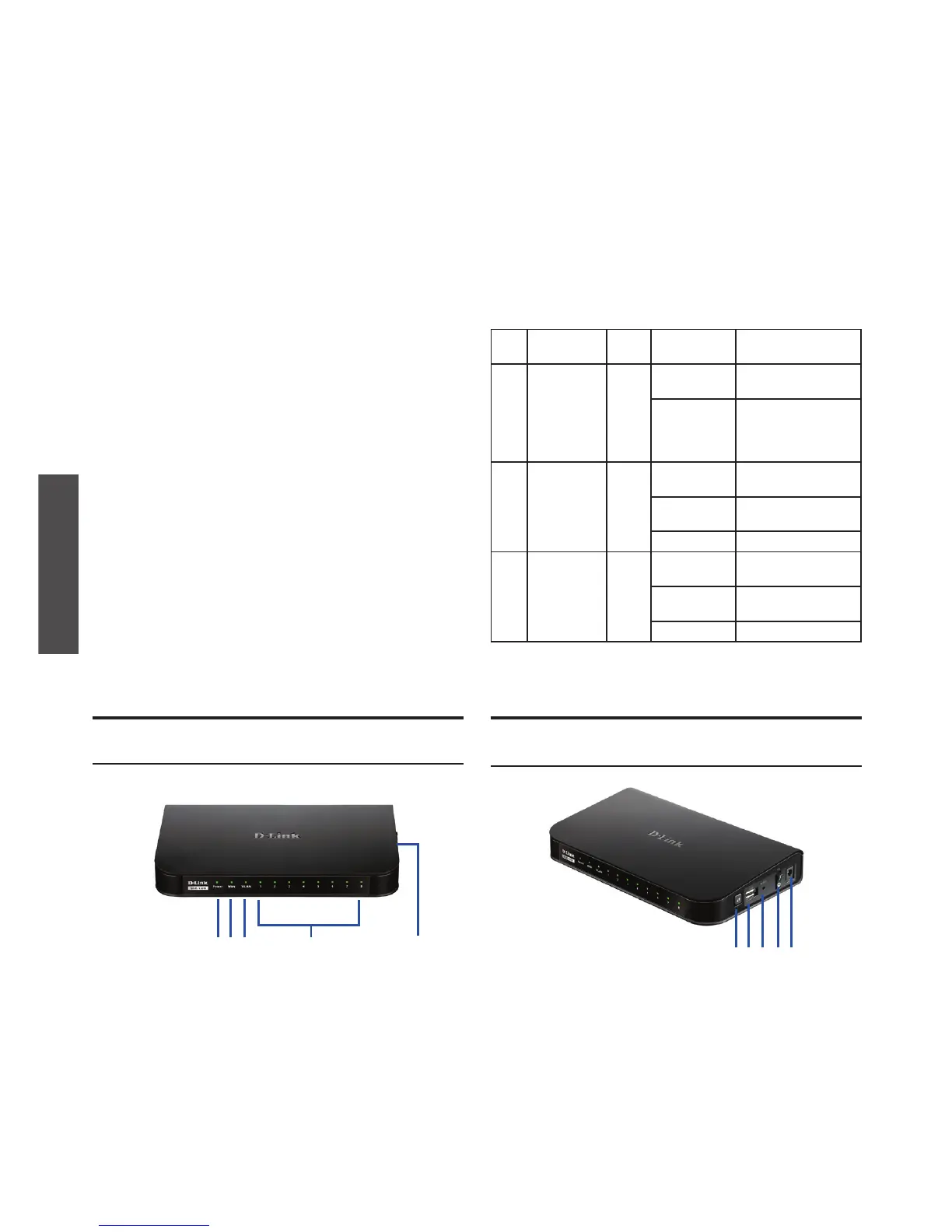

DA EB C

D-Link DSR-150 Specifications

General

Ethernet LAN	Yes
Cabling technology	10/100Base-T(X)
Networking standards	IEEE 802.1Q, IEEE 802.3, IEEE 802.3u
Ethernet LAN data rates	10, 100 Mbit/s
Ethernet interface type	Fast Ethernet
PC in (D-Sub)	No
USB ports quantity	0
Ethernet LAN (RJ-45) ports	8
Supported network protocols	IPSec, PPTP, L2TP
Security algorithms	3DES, DES, SSL/TLS
VPN tunnels quantity	21
Filtering description	Keyword
MAC address filtering	-
Safety	cUL, LVD (EN60950-1)
Certification	WEEE
Electromagnetic compatibility	FCC Class B, CE Class B, C-Tick, IC
Mean time between failures (MTBF)	240000 h
Input current	1.5 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	7.44 W
Storage temperature (T-T)	-20 - 70 °C
Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	5 - 95 %
Product color	Black
Input voltage	12 V
Ports quantity	The number of ports or external interfaces to which other equipment can be connected.
Management platform	HTTP, HTTPS, CLI, SNMP v1/v2c/v3
Connectivity technology	Wired
Compliance industry standards	RoHS

Weight and Dimensions

Depth	118 mm
Width	208 mm
Height	35 mm
Weight	- g
