DAB EVOPLUS SMALL 60/180 M - Ligação de Alimentação; Figura 3: Cablagem Conector de Alimentação; Figura 4: Conexão Conector de Alimentação

188
PORTUGÊS
PT
Antes de intervir na parte eléctrica ou mecânica da instalação,
desligar sempre a tensão da rede. Aguardar que apaguem os
indicadores luminosos no painel de controlo antes de abrir o
próprio aparelho. O condensador do circuito intermédio em con-
tínua ca carregado com tensão perigosamente alta até depois
de desactivada a tensão da rede.
Só são permitidas ligações à rede rmemente cabeadas. O apa-
relho deve ser ligado à terra (IEC 536 classe 1, NEC e outros
padrões relativos).
RECOMENDA-SE A LIGAR A INSTALAÇÃO À TERRA DE FORMA
CORRECTA E SEGURA!!
Aconselha-se a instalar um interruptor diferencial para protec-
ção da instalação que resulte da dimensão correcta, tipo: Classe
A com a corrente de dispersão ajustável, selectivo, protegido
contra disparos intempestivos.
O interruptor diferencial automático deverá estar marcado pelos
dois símbolos que seguem:
-O circulador não necessita de alguma protecção externa do motor.
-Vericar se a tensão e a frequência de alimentação correspondem aos
valores indicados na plaqueta das características do circulador.
8.1 Ligação de alimentação
Depois de cabeado o cabo de alimentação como indicado na Figura 3,
ligá-lo ao cartão como indicado na Figura 4.
Antes de alimentar o circulador, vericar se a tampa do painel de
controlo EVOPLUS SMALL está perfeitamente fechada!
 

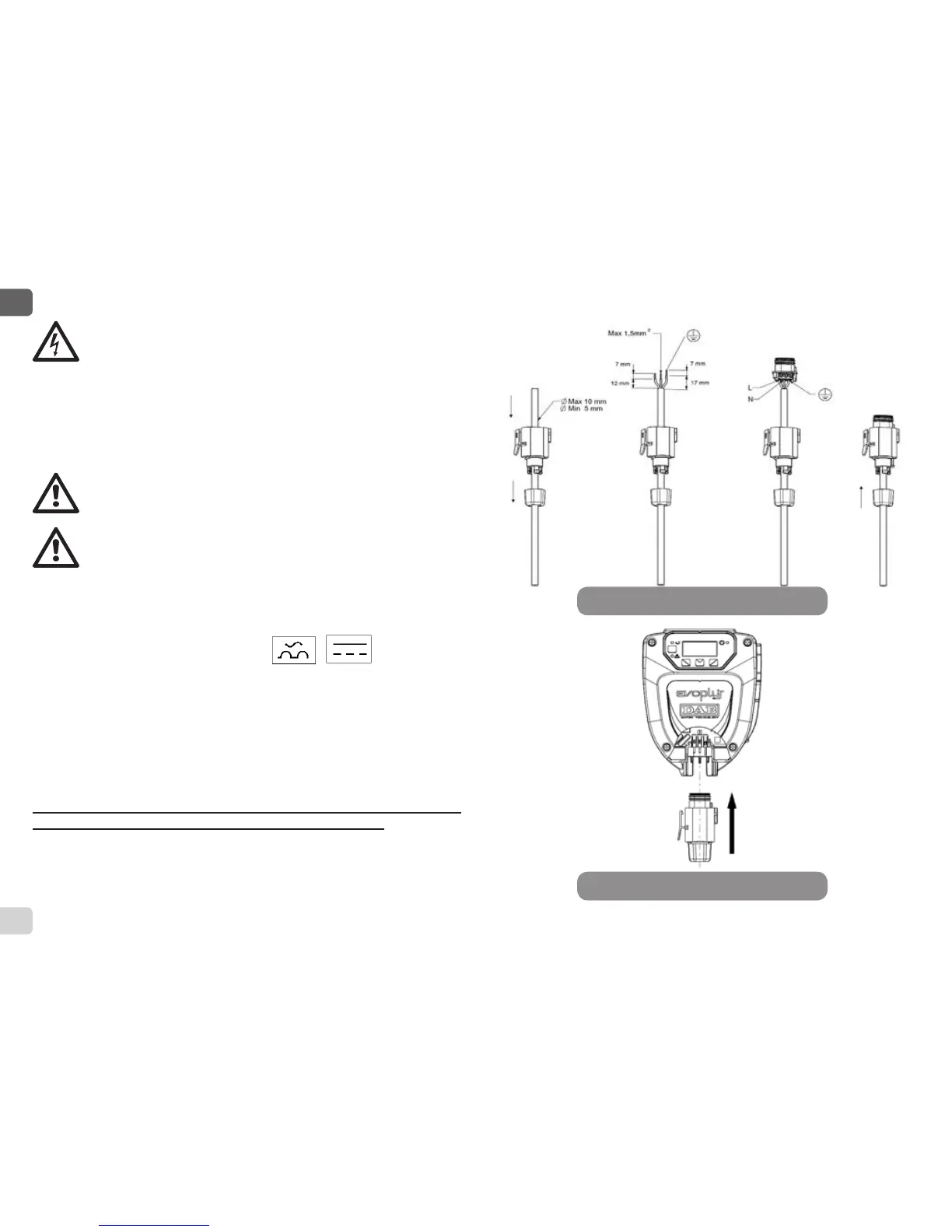

Figura 3: Cablagem conector de alimentação
Figura 4: Conexão conector de alimentação
