FRANÇAIS
15
7. CONTRÔLE DU SENS DE ROTATION (POUR MOTEURS TRIPHASÉS)
Fig. 6
Le sens de rotation doit être vérifié à chaque nouvelle installation.
Vous devrez procéder comme suit (
Fig. 6):
1.
Placez la pompe sur une surface plane.
2.
Démarrez la pompe et arrêtez-la immédiatement.
3.
Observez attentivement le rebond pendant le démarrage, en regardant la
pompe du côté moteur. Le sens de rotation est correct, c
’est-à-
dire dans le
sens des aiguilles d
’une
montre, si le capot de protection se déplace comme
indiqué sur le dessin (dans le sens inverse des aiguilles d
’une montre).
S’il n’est pas possible d’effectuer ce qui précède parce que la pompe est déjà installée, effectuez le contrôle comme suit :
1. Démarrez la pompe et observez le débit d’eau.
2. Arrêtez la pompe, coupez la tension et inversez les deux phases de la ligne électrique.
3. Démarrez la pompe et vérifiez à nouveau le débit d’eau.
4. Arrêtez la pompe.
Le bon sens de rotation sera celui qui correspond au débit et à l’absorption électrique les PLUS FAIBLES !
8. ACTIVATION
Les modèles équipés d’un interrupteur à flotteur sont activés automatiquement lorsque le niveau d’eau monte ; les modèles sans
flotteur sont activés par un interrupteur placé en amont de la prise (non fourni).
Fig. 7
8.1. Réglage de l’interrupteur à flotteur
En rallongeant ou en raccourcissant la section de câble entre le flotteur et le
point fixe (fente prévue dans la poignée
- Fig. 7), on règle le niveau d’
activation
(START) ou/et le niveau d
’interruption (STOP) de la pompe.
Assurez
-vous que le flotteur peut bouger librement.
Niveau d
’arrêt minimum à 360 mm du fond.
9. PRÉCAUTIONS
• Le filtre d’aspiration doit toujours être présent pendant le fonctionnement de la pompe.
• La pompe ne doit pas être soumise à plus de 20 démarrages/heure afin de ne pas soumettre le moteur à des contraintes
thermiques excessives.
• DANGER DE GEL : lorsque la pompe reste inactive à des températures inférieures à 0 °C, il faut s’assurer qu’il n’y a pas de
résidus d’eau qui, en gelant, pourraient créer des fissures dans les composants de la pompe.

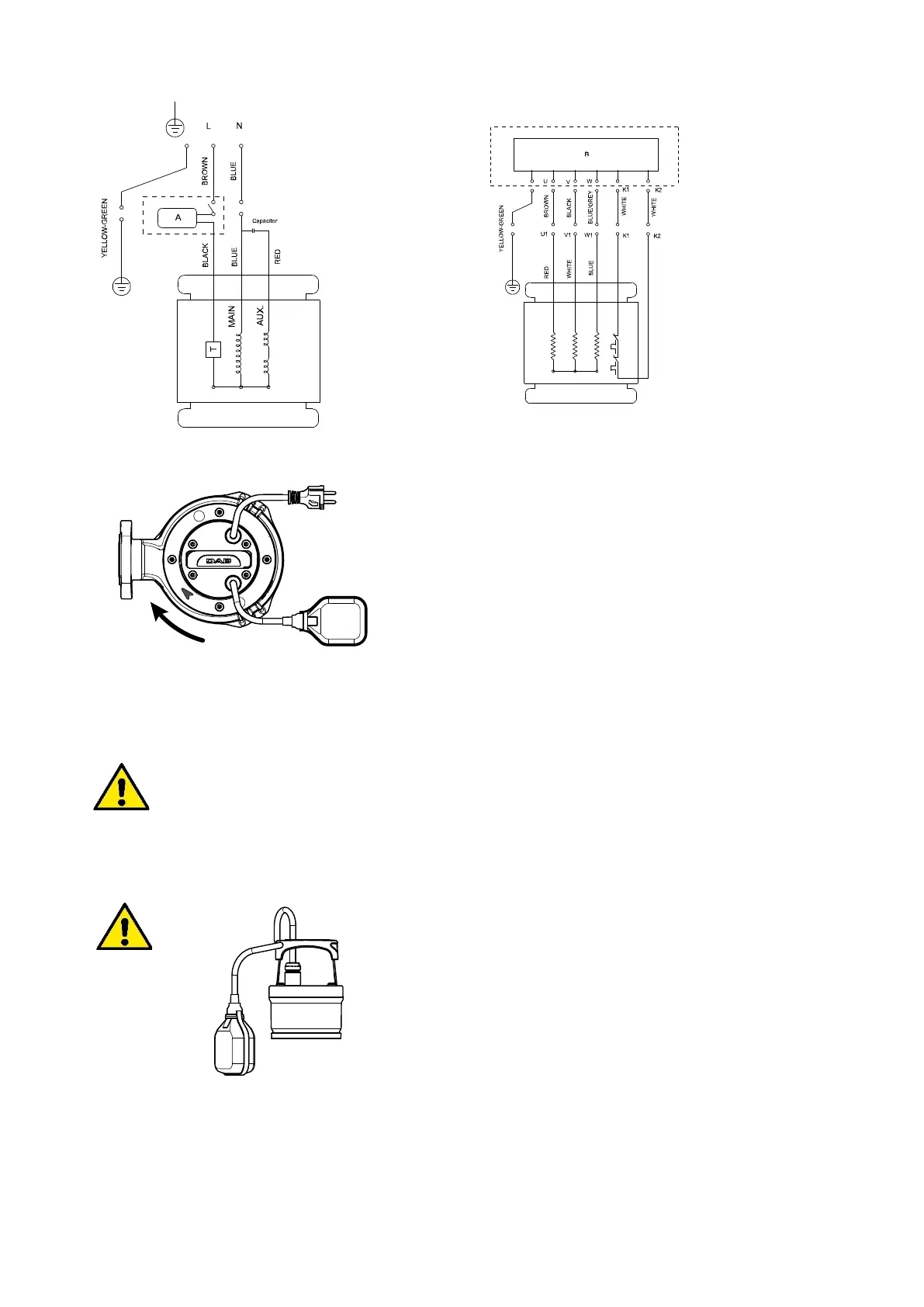

Fig.4 Câblage
électrique,
monophasé.
Fig.5 Câblage
électrique avec
boîtier de
commande,
triphasé.

DAB FEKA VS Specifications

General

Type	Submersible Pump
Power Supply	Electric
Material	Cast Iron
Impeller Type	Vortex
Protection Class	IP68
Maximum immersion depth	7 m
Insulation class	F
Voltage	230 V
Frequency	50 Hz
Application	Drainage, Sewage
Power	0.37 kW
Inlet/Outlet Size	1.5"
