ITALIANO
4
7. CONTROLLO DEL SENSO DI ROTAZIONE (PER MOTORI TRIFASE)
senso di rotazione dovrà essere controllato ogni volta si esegua una nuova
Si dovrà procedere come segue (
Fig.6):
Posizionare la pompa su una superficie piana.
Avviare la pompa e fermarla immediatamente.
Osservare
attentamente il contraccolpo all’avviamento, guardando la
pompa dal lato motore. Il senso di rotazione è giusto, cioè orario, se la calotta
di protezione si muove come nel disegno (antiorario).
Se non fosse possibile eseguire quanto precedentemente descritto perché la pompa è già installata, eseguire il controllo come segue:
1. Avviare la pompa ed osservare la portata d’acqua.
2. Fermare la pompa, togliere tensione ed invertire tra di loro due fasi della linea di alimentazione.
3. Riavviare la pompa e ricontrollare la portata d’acqua.
4. Arrestare la pompa.
Il senso di rotazione corretto sarà quello al quale corrisponderà la portata e l’assorbimento elettrico MINORI!
8. AVVIAMENTO
I modelli provvisti di interruttore a galleggiante vengono messi in funzione automaticamente quando il livello dell’acqua sale; i modelli
senza galleggiante vengono messi in funzione tramite un interruttore posto a monte della presa (non fornito).
8.1. Regolazione dell’interruttore a galleggiante
Allungando o accorciando il tratto di cavo compreso tra il galleggiante ed il
punto fermo (asola prevista nella maniglia
- Fig.7
), si regola il livello di
inserzione (START) o/e il livello di stacco (STOP) della pompa.
Fare attenzione che il galleggiante s
i possa muovere liberamente.
Livello minimo di arresto
360 mm dal fondo.
9. PRECAUZIONI
• Il filtro di aspirazione deve essere sempre presente durante il funzionamento della pompa.
• La pompa non deve essere soggetta a più di 20 avviamenti/ora in modo da non sottoporre il motore ad eccessive sollecitazioni
termiche.
• PERICOLO DI GELO: quando la pompa rimane inattiva a temperatura inferiore a 0°C, è necessario assicurarsi che non ci siano
residui di acqua che ghiacciando creino incrinature dei componenti della pompa.

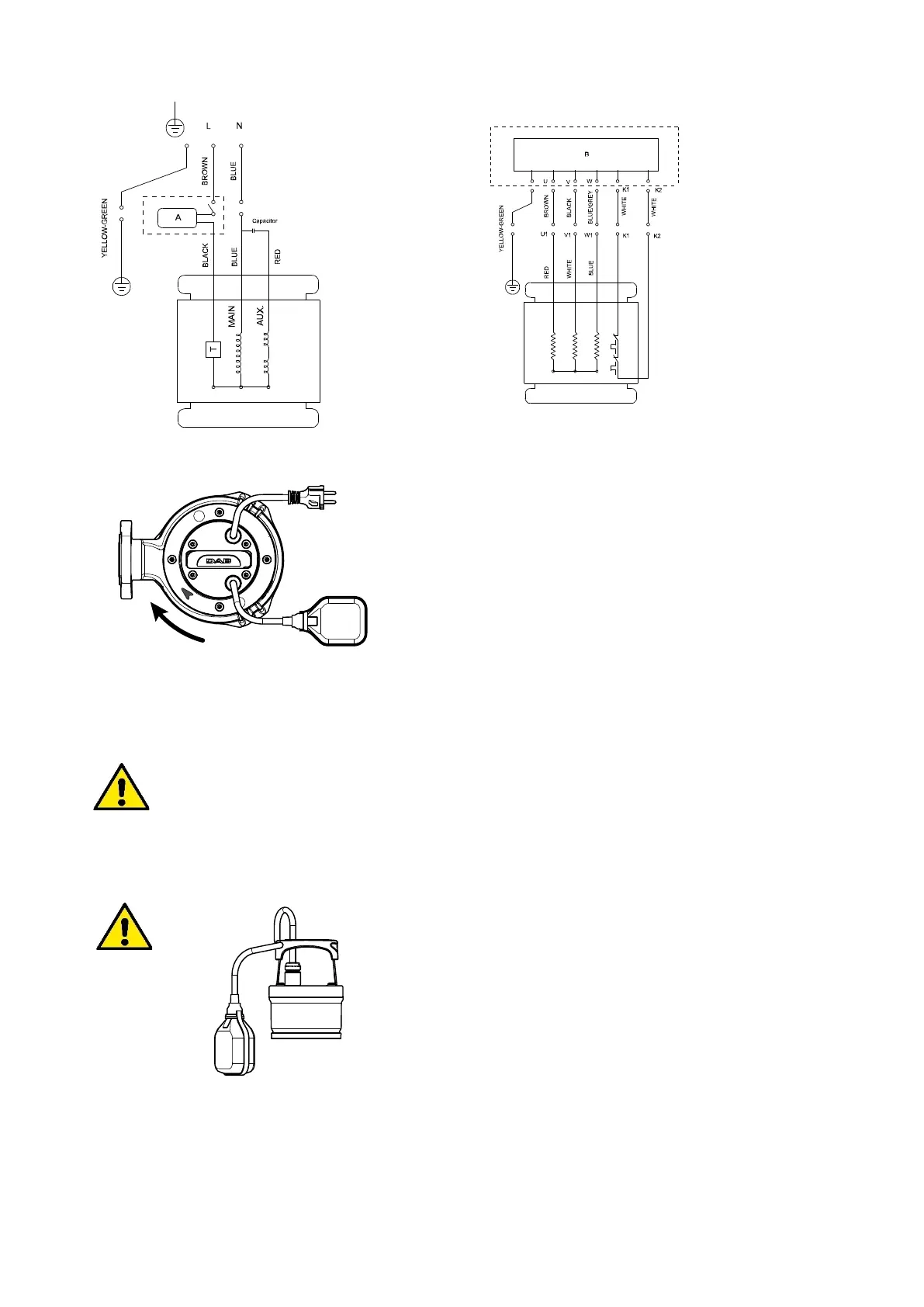

Fig.4 Cablaggio
elettrico, monofase
.
Fig.5 Cablaggio
elettrico con scatola
di controllo, trifase
.
