Página 5 de 19
4. Operaciones Principales y Explicación de funciones
Reloj Para Lavado
Función: El reloj de lavado (T1) permanece activado durante el tiempo de lavado que es determinado por el giro de la
perilla. Al mismo tiempo, el P.C.B. (T2) alimenta al motor de lavado alternativamente en intervalos determinados.
El selector de fuerza de lavado (SELECT S7W) determina el tipo de lavado controlando el intervalo del P.C.B.

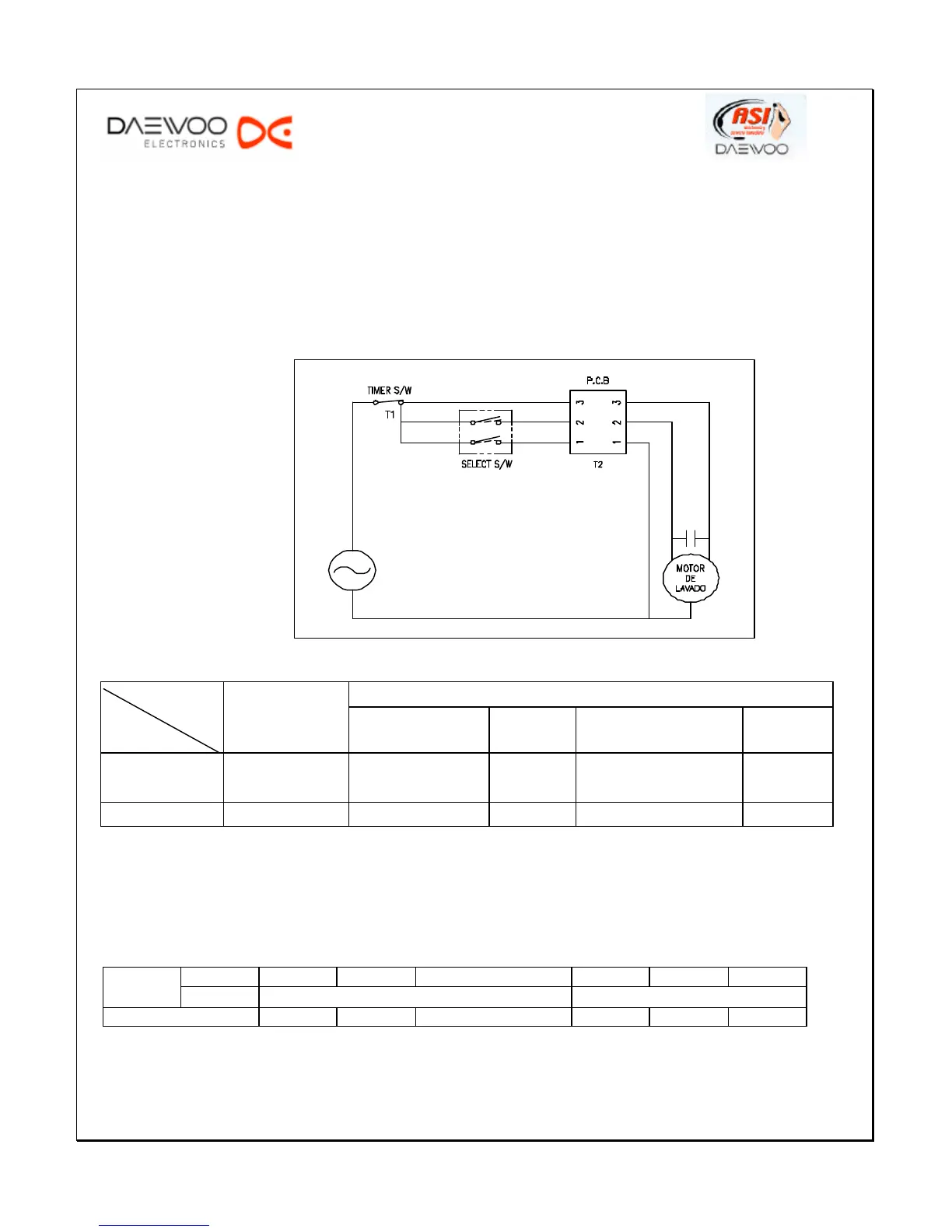

Diagrama del Circuito
Capacitancia para el motor de lavado de acuerdo a su rango
VOLTAJE
T1 T2
(Max.) On(CW) Off On(CCW) Off
Fuerte 30 Min. 0,5" 0,35" 0,5" 0,35"
Normal 30 Min. 0,7" 0,4" 0,7" 0,4"
Suave 30 Min. 0,9" 0,45" 0,9" 0,45"
Dirección : CW (A favor de las manecillas del reloj), CCW (Contra las manecillas del reloj)
