Daewoo DW-1010 - Ensamble y Desensamble

Página 6 de 19

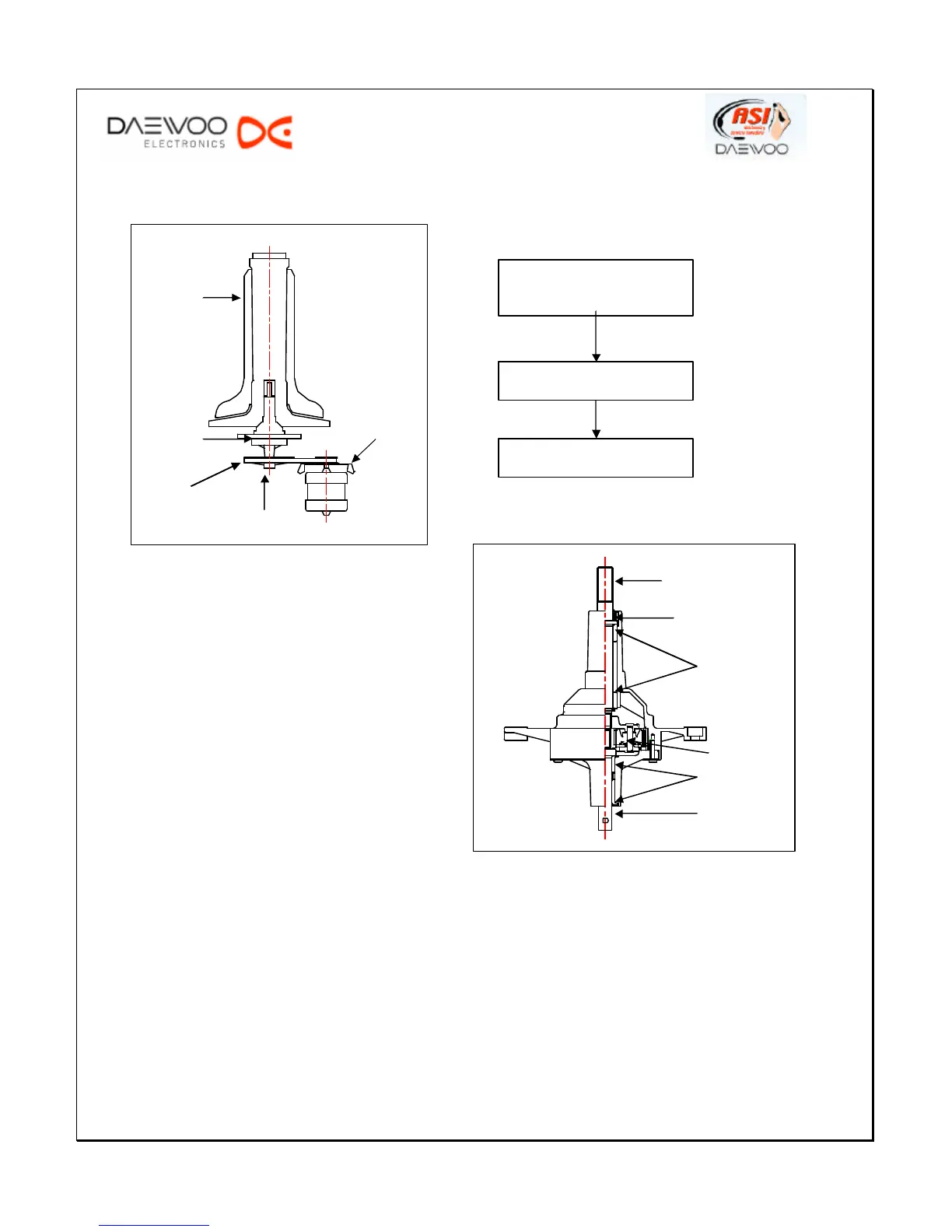

Ensamble del Mecanismo Reductor de R.P.M. Para el Lavado
Con 60Hz
3:1 BANDA
5:1
Ensamble del Mecanismo de Engranes
MOTOR PARA LAVADO
(POLEA DE MOTOR)
1700 R.P.M
POLEA DE AGITATOR
565 R.P.M APROXIMADAMENTE
AGITATOR 113 R.P.M
APROXIMADAMENTE
ENSAMBLE DEL MECANISMO
DE ENGRANES
AGITADOR
GEAR
HOUSING
V
-
BELT
PULSATOR
PULLEY
MOTOR
PULLEY
PULSATOR
SHAFT
OILESS METAL
OIL
SEAL
PULLEY
OILESS
GEAR
