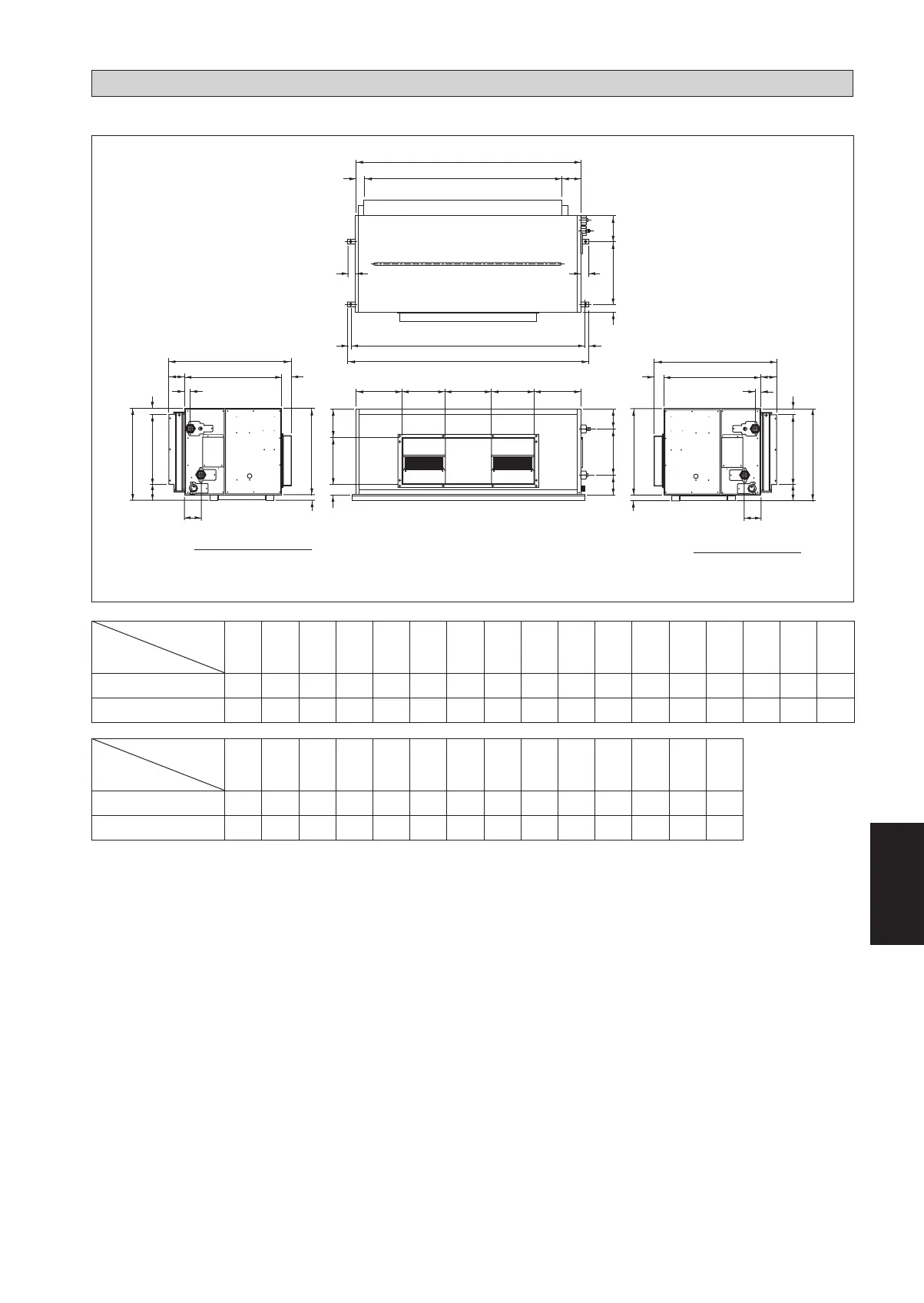

DIŞ HATLAR VE EBATLAR
İç Mekan Ünitesi: FUD 20/25B
Tüm boyutlar mm olarak verilmiştir
Boyutlar
Modeller
ABCDEFGH I JKLMNOPQ
FUD 20B 1402 1232 1462 1502 53 50 20 117 163 394 48 287 270 288 177 295 65
FUD 25B 1402 1232 1462 1502 53 50 20 117 163 394 48 287 270 288 177 295 65
Boyutlar
Modeller
RSTUVWXYZZAZBZCZDZE
FUD 20B 302 103 33 72 761 60 605 96 35 537 437 572 100 132
FUD 25B 289 103 33 72 761 60 605 96 35 537 437 572 100 145
A
V
YX W
T
Z
ZC
ZBZD
ZAZ
U
Q
O
LMNML
SRZE
V
YXW
T
Z
ZC
ZB
ZD
ZAZ
U
BEH
I
F
JK
G
C
D
F
G
P
SOL BORU (İSTEĞE BAĞLI)
SAĞ BORU (STANDART)
NOT:
YATAY HAVA TAHLİYE İÇİN
