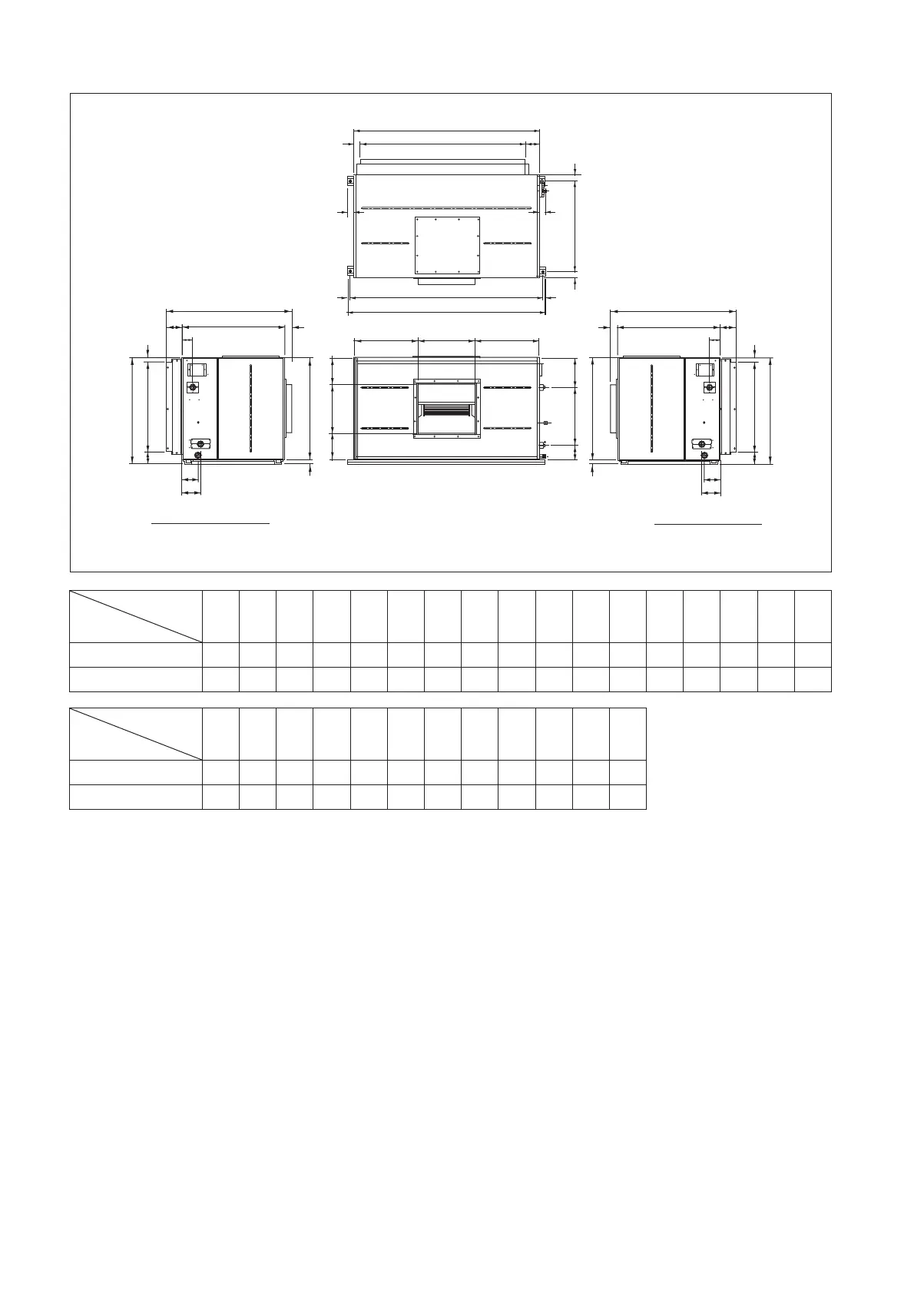

İç Mekan Ünitesi: FUD 30/40B (YATAY HAVA BOŞALTMA)
Tüm boyutlar mm olarak verilmiştir
Boyutlar
Modeller
ABCDEFGH I JKLMNOPQ
FUD 30B 1540 1370 1600 1640 53 50 20 117 48 754 885 533 474 220 408 222 468
FUD 40B 1540 1370 1600 1640 53 50 20 117 48 754 885 533 474 220 408 222 468
Boyutlar
Modeller
RSTUVWXYZZAZBZC
FUD 30B 120 35 88 262 155 132 1040 60 850 130 747 103
FUD 40B 120 35 88 262 155 132 1040 60 850 130 747 103
A
X
ZA
ZY
T
S
K
ZB
ZC
ZS
W
PN
LML
X
Y
RQ U
ZA
Z
S
K
ZB
ZC
Z
S
B
E
H
I
F
J
G
C
D
F
G
V
O
I
T
W
V
NOT:
YATAY HAVA TAHLİYE İÇİN
SOL BORU (İSTEĞE BAĞLI)
SAĞ BORU (STANDART)
