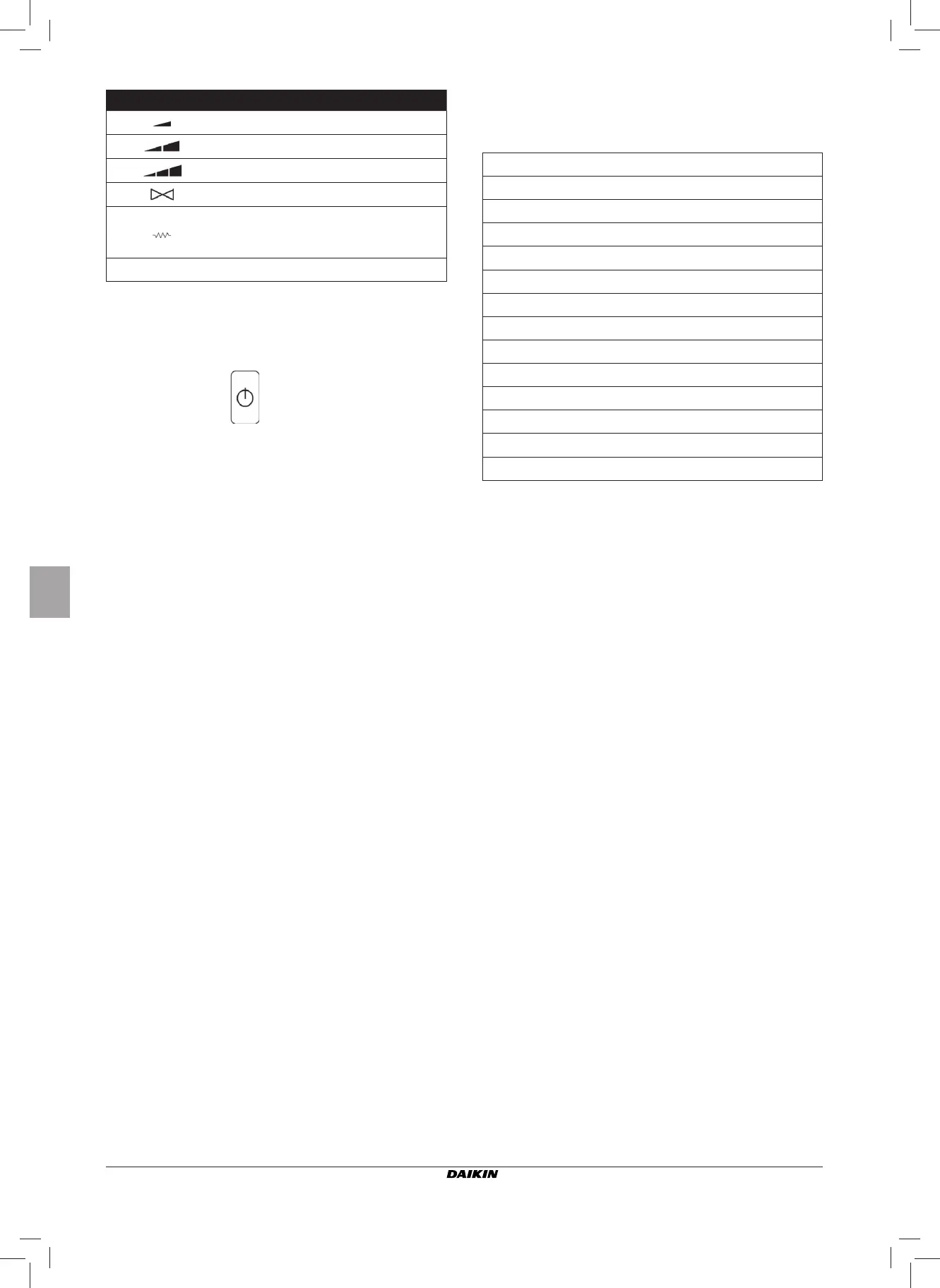

Simbolo Azionamento Morsetti
Velocità minima N-V1
Velocità media N-V2
Velocità massima N-V3
Valvola N-Vc
Resistenza
Seconda valvola
Vel. superminima
N-Vh
nessun simbolo nessuna uscita attiva
È possibile verifi care, una ad una, le uscite del controllo
elettronico osservando il relativo componente (valvola,
ventilatore..) o verifi cando la presenza di una tensione di 230V
ai morsetti corrispondenti.
■ Premere il tasto
per uscire dalla procedura di
autodiagnosi (Dopo alcuni minuti il termostato uscirà
automaticamente comunque).
SCHEDA ELETTRONICA (VEDI FIGURA 3)
Dove
CI12
Comune DI1-2
DI1
Raffred./ Riscaldam remoto
DI2
On/ Off remoto
L
Fase
N
Neutro
PE
Terra
SA
Sonda aria remota
SW
Sonda acqua
V0
-
V1
Vel. minima
V2
Vel. media
V3
Vel. massima
Vc
Valvola
Vh
Valvola Caldo / Resistenza / Vel.superminima
NB
■ Per collegamenti di potenza utilizzare cavo sezione 1 mm
2
■ Per ingressi digitali utilizzare cavo tipo AWG 24
■ Per prolungamenti sonde utilizzare cavo schermato tipo
AWG 24
