Manual de instalação e de funcionamento
6
FWEC1
Standard electronic controller
FC66002763

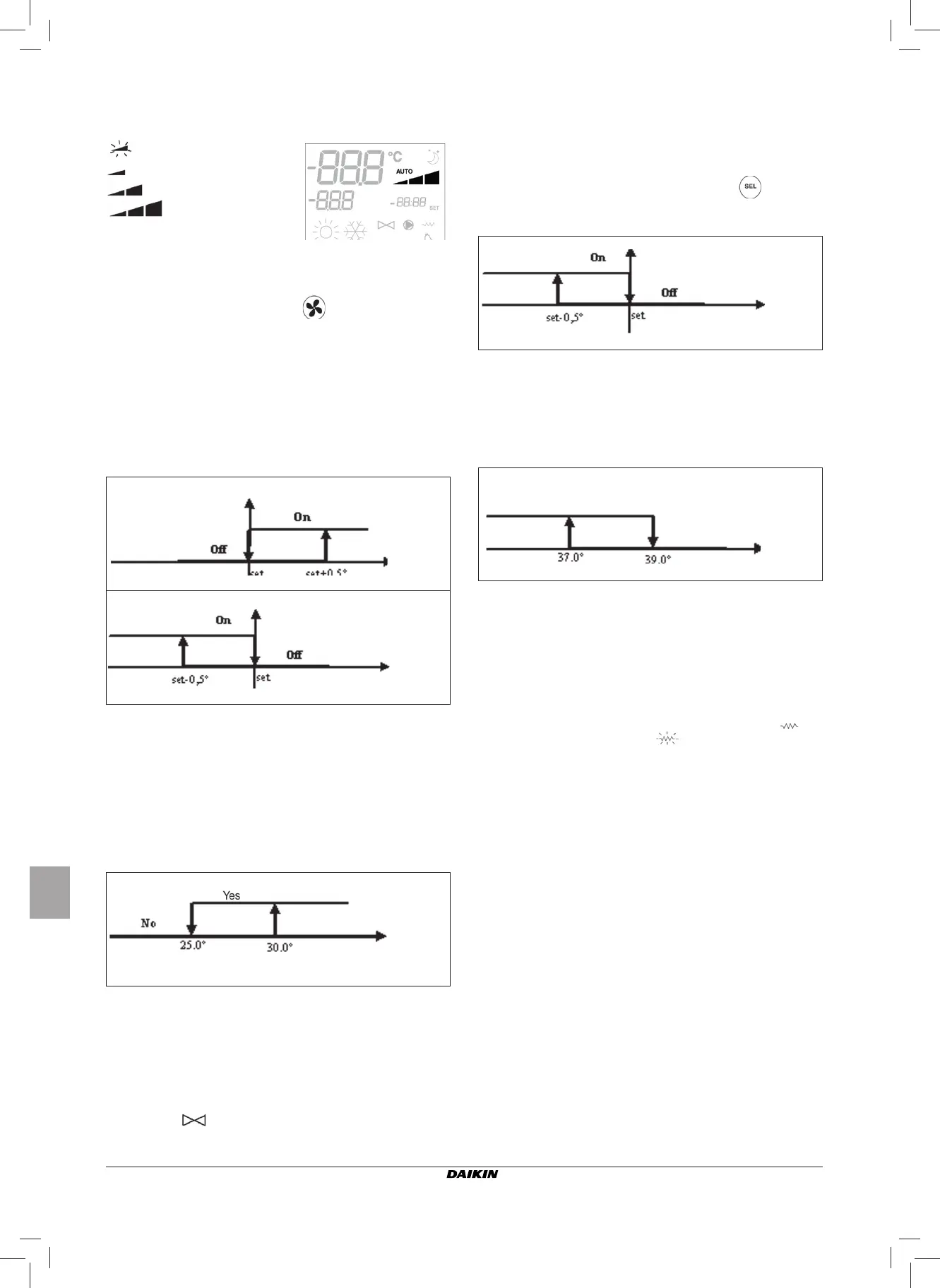

O monitor visualiza a velocidade de funcionamento (com
eventual indicação da lógica “automática”) activa ou
seleccionada (no caso de ventilador em stand-by)
Vel. supermínima
Vel. mínima
Vel. média
Vel. máxima
NOTA: se a velocidade activa for diferente daquela
seleccionada pelo utilizador (em caso de forçamento),
a primeira pressão da tecla
mostra esta última; a
segunda pressão muda essa defi nição.
VÁLVULA
O controle pode gerir válvulas de 2 ou 3 vias do tipo ON/OFF
com tensão de alimentação do actuador de 230 V.
ABERTURA
A abertura da válvula é comandada em função do ajuste (set)
de trabalho e da temperatura do ar
PERMISSÃO DA ÁGUA
O controlo da temperatura da água para a permissão à abertura
está relacionado somente a confi gurações com válvulas de
três vias e resistência eléctrica. Nessas confi gurações será
feito um controlo da temperatura da água em caso de:
■ Aquecimento com resistência: o funcionamento da
resistência comporta um forçamento da ventilação; por
isso, é necessário evitar uma eventual passagem de água
fria demais no terminal.
■ Pós-ventilação provocada pelo desligamento da
resistência: mantida até o fi m do tempo predefi nido,
mesmo em caso de mudança da modalidade de
funcionamento; durante a pós-ventilação, a permissão
da água coincide com a vista para a ventilação.
MONITOR
A indicação de válvula activa no monitor será representada
pelo símbolo
RESISTÊNCIA ELÉCTRICA
A resistência elétrica é um dispositivo gerido como eventual
suporte na fase de aquecimento.
SELECÇÃO
Se prevista pela configuração, a resistência poder ser
seleccionada em aquecimento pela tecla Sel
.
ACTIVAÇÃO
A resistência eléctrica, se seleccionada pelo utilizador, é usada
sob solicitação do termostato, com base na temperatura
ambiente
NOTA: a activação provoca a ventilação forçada
PERMISSÃO DA ÁGUA
A permissão para a activação da resistência está ligada ao
controlo da temperatura da água. Em seguida, é apresentada
esta lógica de permissão
Essa permissão não será dada se não houver sonda de água
ou se ela estiver desconectada
MONITOR
O monitor mostra as seguintes informações
■ resistência seleccionada pelo utilizador: símbolo
fi xo
■ resistência activa: símbolo
a piscar
AQUECIMENTO
Temp. ar
REFRIGERAÇÃO
Temp. ar
Temp. água
Temp. aria
AQUECIMENTO
Temp. água
ON
OFF
