Manual de instalação e de funcionamento
5
FWEC1
Standard electronic controller
FC66002763
VENTILAÇÃO

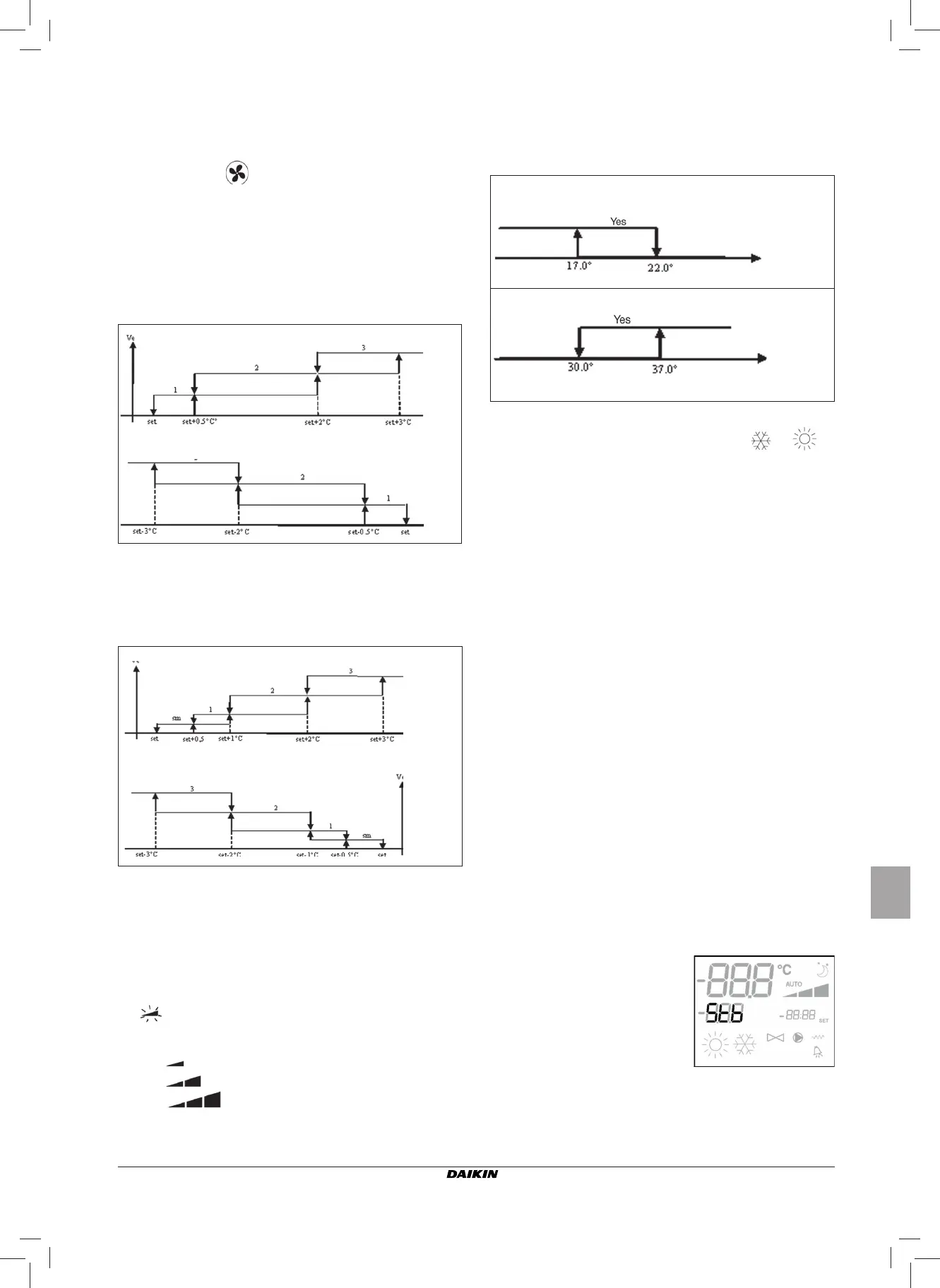

O controlo poder gerir terminais com 3 ou 4 velocidades de
ventilação
SELECÇÃO DA VELOCIDADE DE FUNCIONAMENTO
Usando a tecla Fan
é possível escolher entre as seguintes
velocidades:
■ AUTO Vel. automática: de acordo com a temperatura
defi nida e a temperatura do ar no ambiente
em confi gurações com 3 velocidades:
na qual
1 = velocidade mínima
2 = velocidade média
3 = velocidade máxima
Em confi gurações com 4 velocidades:
na qual
sm = velocidade supermínima
1 = velocidade mínima
2 = velocidade média
3 = velocidade máxima
NOTA: nas confi gurações com 4 velocidades e válvula
ou com 3 velocidades + CN, a ventilação no
aquecimento é retardada de 0,5°C para permitir
uma primeira fase de convecção natural
■ NENHUM SÍMBOLO: Vel. desactivada. Seleccionável
somente no aquecimento e em confi gurações com 4 ou 3
velocidades + CN, faz o terminal funcionar somente com
convecção natural
■
Vel. supermínima. Seleccionável somente nas
configurações com 4 velocidades, usa como
velocidade fi xa a supermínima
Vel. mínima
Vel. média
Vel. máxima
NOTA No caso de velocidade fi xa, a lógica de activação do
ventilador será igual à lógica automática.
PERMISSÃO DA ÁGUA
O funcionamento da ventilação está vinculado ao controlo
da temperatura da água da instalação. Dependendo da
modalidade de trabalho, há diferentes limiares de permissão
no aquecimento e na refrigeração
A ausência dessa permissão na chamada do termostato será
indicada pelo símbolo da modalidade activa (
ou ) a
piscar no monitor
Tal permissão é ignorada nos seguintes casos:
■ Ausência de sonda de água (P04 = 0) ou sonda em alarme
por estar desconectada
■ Na refrigeração, em confi gurações com 4 tubos
FORÇAMENTO
A lógica normal de ventilação será ignorada no caso de
situações particulares de forçamento, que podem ser
necessárias para o controlo correcto da temperatura ou o
funcionamento do terminal. Podem ser:
na Refrigeração:
■ com comando no terminal (P01 = 0) e confi gurações com
válvula: é mantida a velocidade mínima disponível mesmo
tendo atingido a temperatura.
■ Com comando no terminal e confi gurações sem válvula: a
cada 10 minutos de ventilador parado é feita uma lavagem
de 2 minutos na velocidade média para permitir à sonda de
ar uma leitura mais correcta da temperatura ambiente.
no Aquecimento
■ Com a resistência activa: é forçada a ventilação na
velocidade média.
■ Quando a resistência tiver sido desligada: é mantida
por 2 minutos uma pós-ventilação na velocidade média.
(Nota: essa ventilação será completada mesmo se o
termostato for desligado ou se se mudar para modalidade
de refrigeração).
MONITOR
O monitor visualiza o estado do ventilador
■ Stb: ventilador em standby
■ On: ventilador ligado
■ noF: ventilador desactivado
para trabalhar somente em
convecção natural
Temp. ar
AQUECIMENTO
Temp. ar
REFRIGERAÇÃO
AQUECIMENTO
Temp. água
REFRIGERAÇÃO
Temp. água
Temp. ar
REFRIGERAÇÃO
Temp. ar
AQUECIMENTO
