Daikin FWEC1 - Résistance Électrique

Manuel d'installation et d'utilisation
6
FWEC1
Standard electronic controller
FC66002763

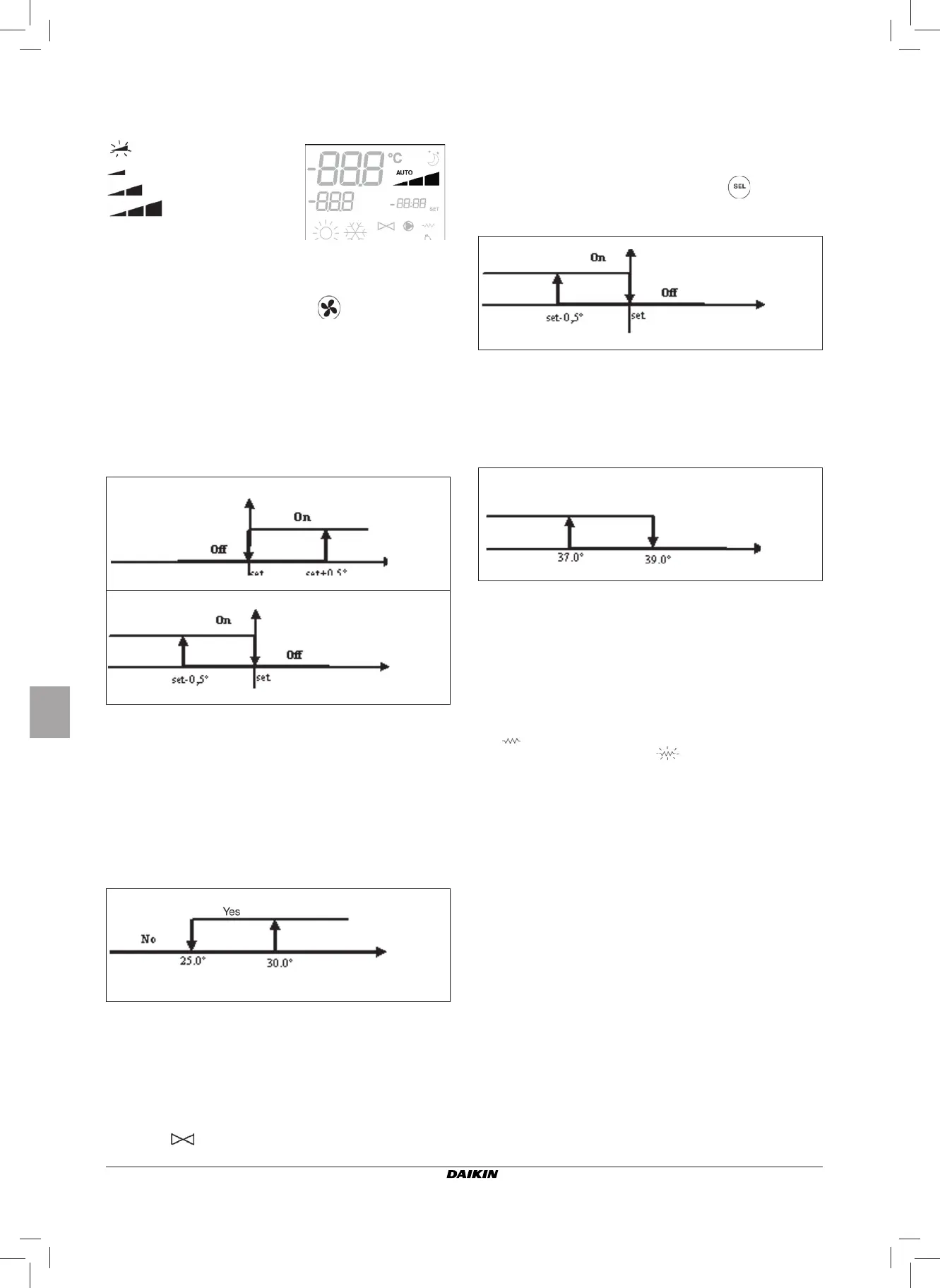

Le moniteur affiche la vitesse de fonctionnement (avec
indication éventuelle de la logique “automatique”) active ou
sélectionnée (dans le cas de ventilateur en stand-by)
Vit. extra-minimum
Vit. minimum
Vit. moyenne
Vit. maximum
NB: si la vitesse activée ne correspond pas à la vitesse
sélectionnée par l’utilisateur (cas de forçage), à la
première pression de la touche
est affi chée cette
dernière; la pression suivante modifi e la sélection.
VANNE
Le contrôleur est capable de gérer les vannes à 2 ou 3 voies
de type ON/OFF, le capteur étant alimenté à 230 V.
OUVERTURE
L’ouverture de la vanne est commandée en fonction du set
point de service et de la température de l’air
ACTIVATION EAU
Le contrôle de la température de l’eau pour activer l’ouverture
est prévu uniquement dans les confi gurations avec vannes
à 3 voies et résistance électrique. Avec ces confi gurations
le contrôle de la température est effectué dans les cas
suivants:
■ Chauffage avec résistance: le fonctionnement de la
résistance comporte un forçage de la ventilation. Il est
donc nécessaire d’éviter le passe d’eau trop froide dans
l’unité.
■ Post ventilation due à l’extinction de la résistance:
maintenue jusqu’à l’échéance du temps établi même si
la modalité de fonctionnement est modifi ée. Durant la
post-ventilation la fonction eau coïncide avec la fonction
ventilation.
MONITEUR
L’indication de vanne activée sur le moniteur est donnée par
le symbole
RÉSISTANCE ÉLECTRIQUE
La résistance électrique est un dispositif ayant la fonction
d’appoint dans la phase de chauffage.
SÉLECTION
Si prévue par la confi guration, la résistance peut être sélectionnée
en mode chauffage à l’aide de la touche Sel
.
ACTIVATION
La résistance électrique sélectionnée par l’utilisateur est
activée par le thermostat en fonction de la température
ambiante
NB: l’activation comporte une ventilation forcée
ACTIVATION EAU
La commande d’activation de la résistance est liée au
contrôle de la température de l’eau. Ci-dessous, la logique
d’activation.
Cette commande ne sera pas fournie si la sonde n’est pas
prévue ou est désactivée
MONITEUR
Le moniteur affi che les informations suivantes
■ résistance sélectionnée par l’utilisateur: symbole fi xe
■ résistance active: symbole clignotant
CHAUFFAGE
Temp. air
RAFRAÎCHISSEMENT
Temp. air
Temp. eau
Temp. air
CHAUFFAGE
Temp. eau
ON
OFF
