Installations- und Bedienungsanleitung
6
FWEC1
Standard electronic controller
FC66002763

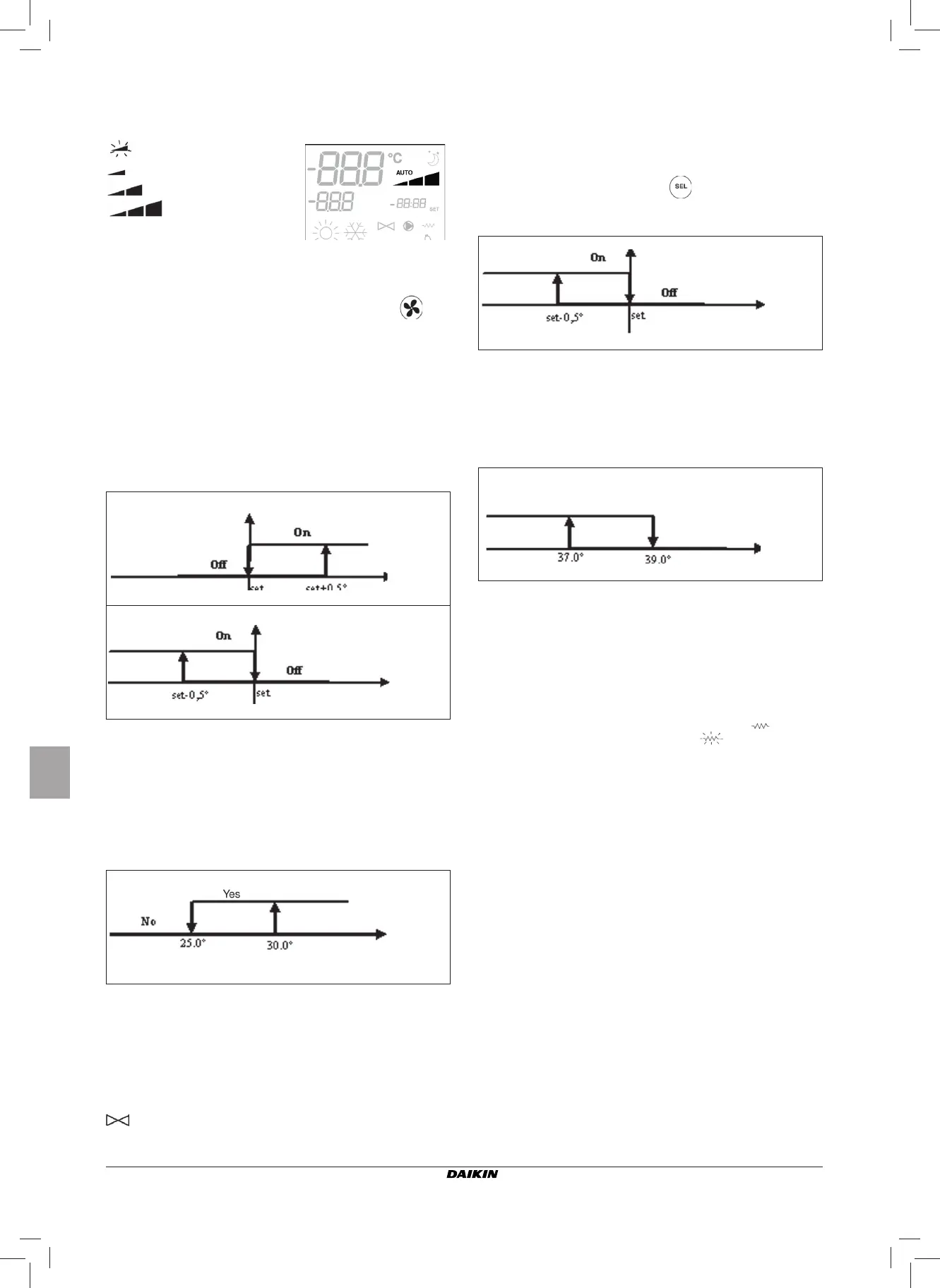

Am Display werden angezeigt die momentane oder (bei
Ventilator in Standby) die gewählte Betriebsgeschwindigkeit
(mit eventueller Anzeige der “automatischen” Logik)
superminimale Geschw
Minimale Geschw
Mittlere Geschw
Maximale Geschw
Anm.: Wenn die momentane Geschwindigkeit anders ist als
die vom Benutzer gewählte (bei Zwangsschaltung),
wird bei einem ersten Drücken der Taste
die
gewählte Geschwindigkeit angezeigt; durch weiteres
Drücken wird diese Einstellung verändert.
VENTIL
Die Steuerung kann 2- oder 3-Wege-Ventile vom ON/OFF-Typ
mit einer Netzspannung des Antriebs von 230 V steuern.
ÖFFNUNG
Die Öffnung des Ventils wird auf Grund der Arbeitseinstellung
und der Lufttemperatur gesteuert.
WASSERSEITIGE FREIGABE
Die Kontrolle der Wassertemperatur für die Freigabe der
Öffnung betrifft nur Konfi gurationen mit 3-Wege-Ventilen
und Elektrowiderstand. In diesen Konfi gurationen wird eine
Kontrolle der Wassertemperatur durchgeführt bei:
■ Heizung mit Widerstand: Der Betrieb des Widerstands
bewirkt eine Zwangslüftung; daher ist ein Durchfl uss von
zu kaltem Wasser durch das Terminal zu vermeiden.
■ Nachlüftung bei Ausschalten des Widerstands: Sie läuft bis
zum Ablauf der festgesetzten Zeit weiter, auch bei einem
Wechsel der Betriebsart; während dieser Nachlüftung
fällt die wasserseitige Freigabe mit der für die Lüftung
zusammen.
DISPLAY
Das eingeschaltete Ventil wird am Display durch das Symbol
angezeigt.
ELEKTROWIDERSTAND
Der Elektrowiderstand ist eine Vorrichtung, die als eventuelle
Unterstützung in der Heizungsphase behandelt wird.
WAHL
Wenn in der Konfi guration vorgesehen, kann der Widerstand
im Heizbetrieb mit der Taste Sel
gewählt werden.
EINSCHALTUNG
Der Elektrowiderstand wird, wenn er vom Benutzer gewählt
wurde, auf Anforderung des Thermostaten auf Grund der
Raumtemperatur benutzt.
Anm.: Das Einschalten bewirkt eine Zwangslüftung.
WASSERSEITIGE FREIGABE
Die Einschaltfreigabe des Widerstands ist an die Kontrolle
der Wassertemperatur gebunden. Nachstehend wird die
entsprechende Freigabelogik gezeigt:
Diese Freigabe wird nicht gegeben, wenn keine Wassersonde
vorgesehen oder wenn sie nicht angeschlossen ist.
DISPLAY
Am Display werden folgende Informationen angezeigt:
■ Widerstand vom Benutzer gewählt: Symbol
leuchtet
■ Widerstand eingeschaltet: Symbol
blinkt
HEIZUNG
Lufttemperatur
KÜHLUNG
Lufttemperatur
Wassertemperatur
Lufttemperatur
HEIZUNG
ON
OFF
Wassertemperatur
