FWEC1
Standard electronic controller
Manuale d'installazione
e d'uso
Manuale d'installazione e d'uso
1
FWEC1
Standard electronic controller
FC66002763
CARATTERISTICHE GENERALI
Il comando LCD è progettato per comandare tutti i terminali
d’impianto con motore asincrono monofase plurivelocità.
FUNZIONI PRINCIPALI E DOTAZIONE
■ Regolazione della temperatura dell’aria tramite variazione
automatica della velocità del ventilatore.
■ Regolazione della temperatura dell’aria tramite on-off del
ventilatore ad una velocità fi ssa.
■ Gestione di valvole On/Off per impianti a due o quattro
tubi.
■ Gestione di resistenza per supporto in riscaldamento.
■ Commutazione Raffreddamento/Riscaldamento nelle
seguenti modalità:
- manuale a bordo
- manuale a distanza (centralizzato)
- automatica, in funzione della temperatura dell’acqua
- automatica, in funzione della temperatura dell’aria
Inoltre è dotato di:
■ Ingresso digitale 1 - Contatti puliti per commutazione
Raffreddamento/Riscaldamento remota centralizzata
(logica contatto: vedi parametri confi gurazione scheda).
■ Ingresso dogitale 2 - Contatti puliti per consenso esterno
(ad esempio; contatto fi nestra, ON/OFF remoto, sensore
di presenza ecc.) che può abilitare o disabilitare il
funzionamento dell’unità (logica contatto: vedi parametri
confi gurazione scheda).
■ Sonda remota di temperatura per l’acqua (FWTSK).
■ Sonda remota di temperatura per l’aria (FWTSK) (tale
sonda, se presente, viene utilizzata al posto di quella
interna, per la lettura della temperatura ambiente).
Il pannello di comando è composto da:
■ Display LCD
■ Tastiera

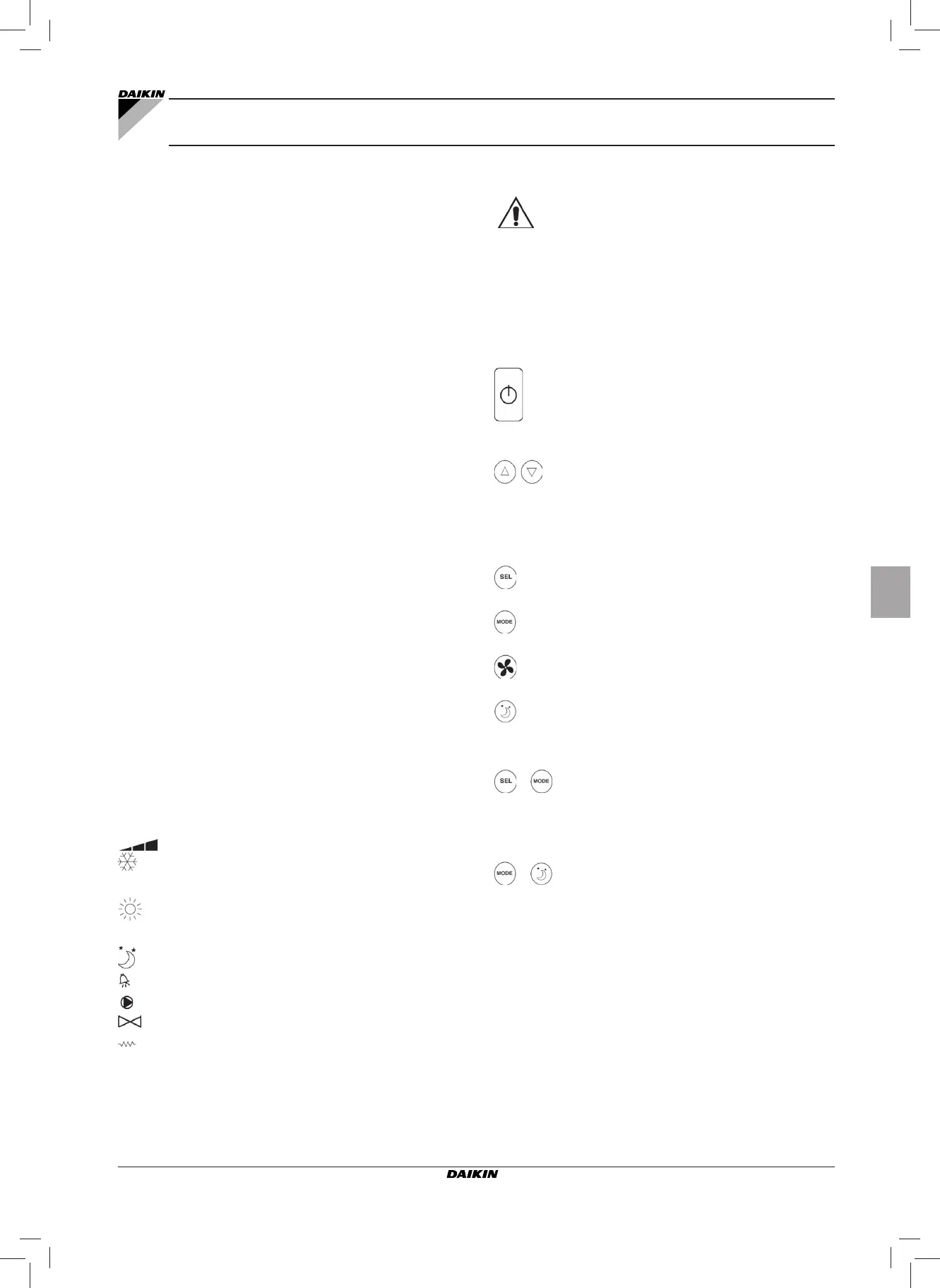

DISPLAY LCD (VEDI FIGURA 1)
(1) Temperatura ambiente
(2) Stato termostato / ventilatore
(3) Temperatura impostata
AUTO Logica ventilazione automatica
Velocità ventilatore
Modalità di funzionamento: Raffreddamento. Se
lampeggiante indica la mancanza del consenso
acqua al funzionamento della ventilazione.
Modalità di funzionamento: Riscaldamento. Se
lampeggiante indica la mancanza del consenso
acqua al funzionamento della ventilazione.
Opzione Economy attiva
Presenza di allarme
Controllo Minima Temperatura
Valvola aperta
Resistenza elettrica. Con simbolo lampeggiante
indica resistenza in funzione; con simbolo acceso
fi sso indica solamente resistenza selezionata
____________________________________________________________
Questo apparecchio non è previsto per
essere utilizzato da bambini o da persone con
problemi fi sici, sensoriali o mentali, inesperte o
impreparate, in mancanza di supervisione.
Fare attenzione affi nché i bambini non abbiano
accesso all'apparecchio.
____________________________________________________________
TASTIERA (VEDI FIGURA 2)
Tasto On/Off: accensione/spegnimento termostato.
Durante la procedura di modifica parametri
permette di tornare al funzionamento normale
Tasti Up e Down: modifi ca della temperatura di
regolazione del Termostato (Riscaldamento:[5.0-
30.0°C], Raffreddamento:[10.0-35.0°C]). Durante
la procedura di modifica parametri vengono
utilizzati per selezionare i parametri o modifi carne
il valore
Tasto SEL: in modalità Riscaldamento selezione
della resistenza elettrica come funzione ausiliaria
Tasto Mode: selezione della modalità di
funzionamento Riscaldamento / Raffreddamento
Tasto Fan: selezione della velocità di
funzionamento
Tasto EC: selezione modalità Economy
COMBINAZIONI DI TASTI ATTIVE
Con termostato in Off: accesso alla procedura di confi gurazione
parametri
Con termostato in On: visualizza momentanea della
temperatura dell’acqua
Selezione della funzione Minima Temperatura Aria
CONFIGURAZIONE SCHEDA
La scheda è confi gurabile in base al tipo di terminale/impianto
da gestire, attraverso la modifi ca di alcuni parametri.
LISTA PARAMETRI
■ P00 = configurazione comando (vedi “Configurazioni
Previste”) per selezionare il tipo di terminale da gestire.
■ P01 = tipo di installazione del comando
- 000: bordo terminale
- 001: parete
■ P02 = (non utilizzato)
■ P03 = zona neutra [20-50°C/10]; parametro utilizzato in
caso di confi gurazioni con commutazione raffreddamento/
riscaldamento automatica in funzione della temperatura
dell’aria.
