FWEC1
Standard electronic controller
Manual de instalação
e de funcionamento
Manual de instalação e de funcionamento
1
FWEC1
Standard electronic controller
FC66002763
CARACTERÍSTICAS GERAIS
O comando LCD é projetado para comandar todos os
terminais das instalações Daikin com motor assíncrono
monofásico com várias velocidades.
FUNÇÕES PRINCIPAIS E EQUIPAMENTOS
■ Regulação da temperatura do ar através da variação
automática da velocidade do ventilador.
■ Regulação da temperatura do ar através do on-off do
ventilador numa velocidade fi xa.
■ Gestão das válvulas On/Off em instalações com dois ou
quatro tubos.
■ Gestão da resistência de apoio ao aquecimento.
■ Selecção Refrigeração/Aquecimento nas seguintes
modalidades:
- manual no terminal
- manual à distância (centralizado)
- automática, em função da temperatura da água
- automática, em função da temperatura do ar
Além disso, possui:
■ Entrada digital 1 - Contactos livres para selecção
Refrigeração/Aquecimento remota centralizada (lógica
do contacto: ver parâmetros de confi guração da placa).
■ Entrada digital 2 - Contactos livres para a permissão
externa (por exemplo: contacto da janela, ON/OFF remoto,
sensor de presença etc.), que pode activar ou desactivar
o funcionamento da unidade (lógica do contacto: ver
parâmetros de confi guração da placa).
■ Sonda remota de temperatura da água (FWTSK).
■ Sonda remota de temperatura do ar (FWTSK) (esta sonda,
se presente, é usada no lugar da interna para a leitura da
temperatura ambiente).
O painel de comando é composto por:
■ Monitor LCD
■ Teclado

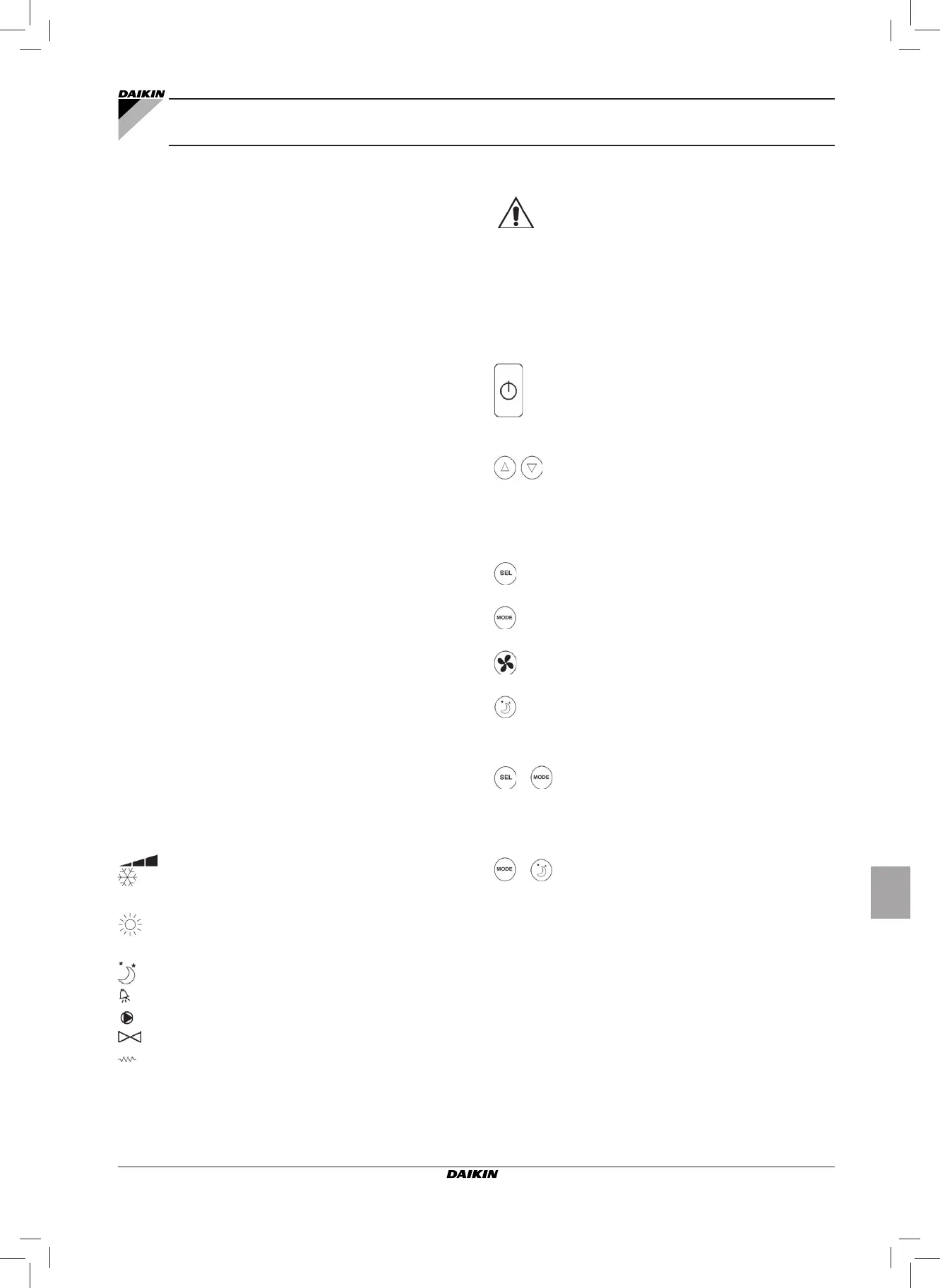

MONITOR LCD (VER FIGURA 1)
(1) Temperatura ambiente
(2) Estado do termostato / ventilador
(3) Temperatura defi nida
AUTO Lógica da ventilação automática
Velocidade do ventilador
Modalidade de funcionamento: Refrigeração. Se
estiver a piscar, indica que não há permissão da
água para o funcionamento da ventilação.
Modalidade de funcionamento: Aquecimento. Se
estiver a piscar, indica que não há permissão da
água para o funcionamento da ventilação.
Opção Economy activa
Presença de alarme
Controlo Temperatura Mínima
Válvula aberta
Resistência eléctrica. Com o símbolo a piscar,
indica resistência a funcionar; com o símbolo aceso
fi xo, indica somente resistência seleccionada
____________________________________________________________
Este aparelho não é previsto para ser usado por
crianças ou pessoas com problemas físicos, sensoriais
ou mentais, inexperientes ou despreparadas sem que
elas sejam supervisionadas.
Preste atenção para que crianças não tenham acesso
ao aparelho.
____________________________________________________________
TECLADO(VER FIGURA 2)
Tecla On/Off: ligação/desligamento do termostato.
Durante o procedimento de modificação dos
parâmetros, permite voltar ao funcionamento normal
Tacla Up e Down: modifi cação da temperatura
de regulação do Termostato (Aquecimento:[5.0-
30.0°C], Refrigeração:[10.0-35.0°C]). Durante o
procedimento de modifi cação dos parâmetros
são usados para seleccionar os parâmetros ou
modifi car seus valores
Tecla SEL: na modalidade Aquecimento selecção
da resistência eléctrica como função auxiliar
Tecla Mode: selecção da modalidade de
funcionamento Aquecimento / Refrigeração
Tecla Fan: selecção da velocidade de
funcionamento
Tecla EC: selecção da modalidade Economy
COMBINAÇÕES DE TECLAS ACTIVAS
Com termostato em Off: acesso ao procedimento de
confi guração dos parâmetros
Com termostato em On: visualização momentânea da
temperatura da água
Selecção da função Temperatura Mínima Ar
CONFIGURAÇÃO DA PLACA
A placa pode ser confi gurada de acordo com o tipo de
terminal/instalação a gerir, através da modifi cação de alguns
parâmetros.
LISTA DOS PARÂMETROS
■ P00 = configuração do comando (ver “Configurações
Previstas”) para seleccionar o tipo de terminal a gerir.
■ P01 = tipo de instalação do comando
- 000: no terminal
- 001: de parede
■ P02 = (não usado)
■ P03 = zona neutra [20-50 °C/10]; parâmetro usado em caso
de confi guração com selecção refrigeração/aquecimento
automática, em função da temperatura do ar.
