MÛKÖDÉSBE HELYEZÉS ÉS KARBANTARTÁS
5
FWEC1
Standard electronic controller
FC66002763

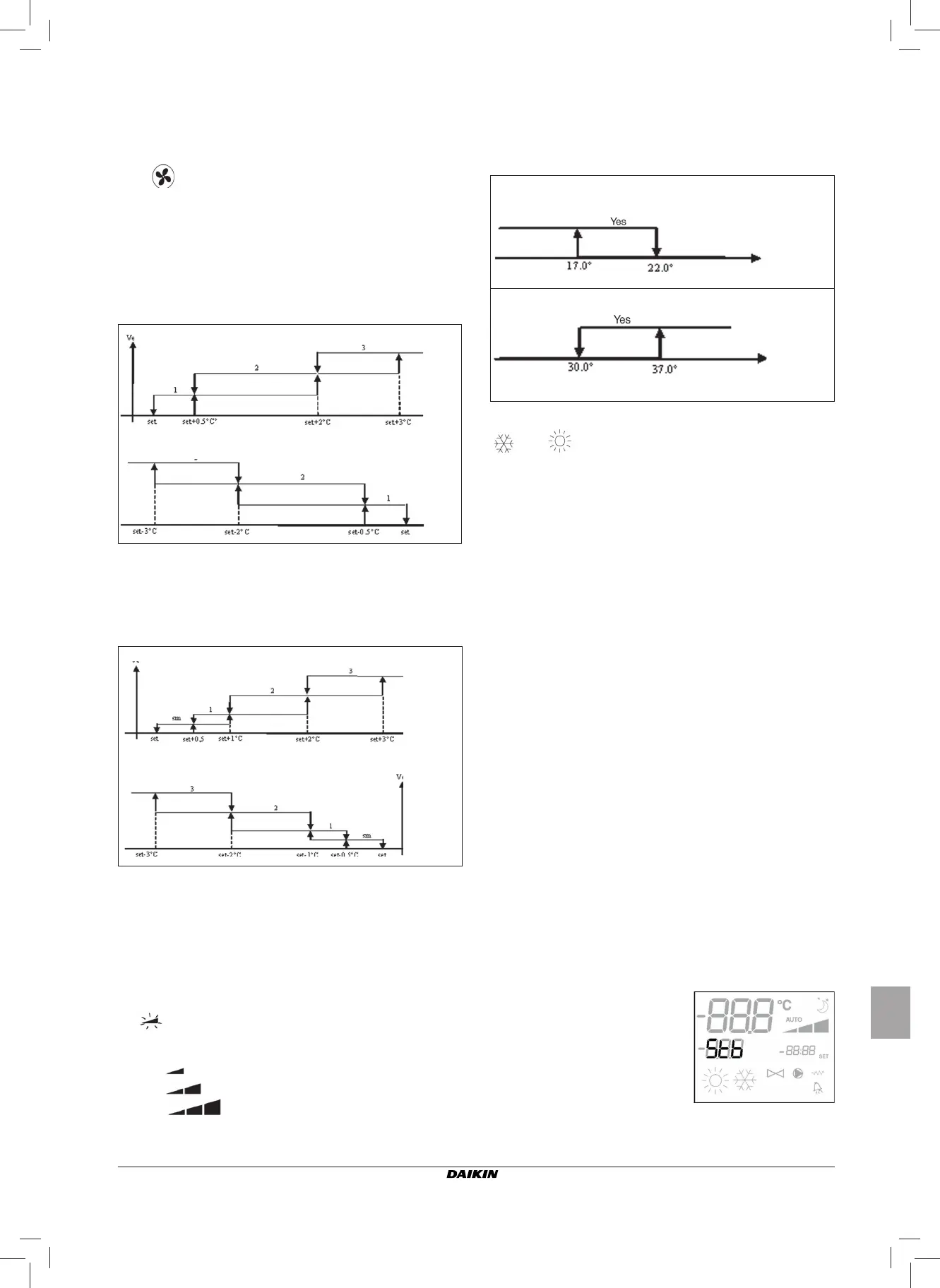

VENTILLÁCIÓ
Az ellenőrző rendszer 3 vagy 4 ventillációs sebességgel
rendelkező terminálokat irányíthat
MŰKÖDÉSI SEBESSÉG KIVÁLASZTÁSA
A Fan billentyű használatával a következő sebességek
közül lehet választani:
■ AUTO Automatikus Seb.: a beállított és a környezeti levegő
hőmérsékletének függvényében.
3 sebességes konfigurációknál:
ahol:
1 = minimum sebesség
2 = közepes sebesség
3 = maximum sebesség
4 sebességes konfigurációknál:
ahol:
sm = szuperminimum sebesség
1 = minimum sebesség
2 = közepes sebesség
3 = maximum sebesség
MEGJ.: a 4 sebesség és szelepes vagy a 3 sebesség +
CN-es konfigurációknál a fűtés melletti ventilláció
0.5°C –kal késleltetve van azért, hogy lehetővé
tegye a természetes hőáramlás első fázisát.
■ SEMMILYEN JEL: Kikapcsolt seb. Csak fűtésnél és 4
sebességes vagy 3 sebesség + CN-es konfigurációknál
választható ki, a terminált csak természetes hőáramlás
módban működteti.
■
Szuperminimum seb.: Csak 4 sebességes
konfigurációknál választható ki, fix sebességként a
szuperminimumot alkalmazza.
Minimum seb.
Közepes seb.
Maximum seb.
MEGJ. Fix sebesség esetén a ventillátor aktiválási logika
azonos lesz az automatikus logikával.
A VÍZ ENGEDÉLYEZÉSE
A ventilláció működését a berendezés vízhőmérsékletét
ellenőrző rendszer korlátozza. A munka üzemmód alapján
különféle engedélyezési küszöbértékek lesznek fűtésnél és
hűtésnél.
Ezen engedélyezés hiányát, a termosztát behívására, az aktív
vagy üzemmód jel villogásával a display-en kijelzi
Ezt az engedélyt figyelmen kívül hagyja az alábbi esetek-
ben:
■ Nem előírt vízszondánál (P04 = 0) vagy kicsatlakoztatás
miatti vészjelzésnél.
■ Hűtésnél 4 csöves konfigurációknál.
KÉNYSZERMŰKÖDÉSEK
A rendes ventillációs logikát figyelmen kívül hagyja az olyan
különleges kényszerműködések esetén, amelyek szükségessé
válhatnak a hőmérsékletnek vagy a terminál működésének
helyes ellenőrzéséhez. Lehetnek:
Hűtésnél:
■ A gép felületén lévő vezérlővel (P01 = 0) és szelepes
konfigurációval: a rendelkezésre álló, minimum sebességet
megtartja az elért hőmérsékleten is.
■ A felületen lévő vezérővel és szelep nélküli konfigurációkkal:
minden 10 perces ventillátor leállás után egy 2 perces
mosást végez közepes sebességen azért, hogy lehetővé
tegye a levegőszonda számára a környezeti hőmérséklet
pontosabb leolvasását.
Fűtésnél
■ Aktív fűtőelemmel: kényszeríti a ventillációt közepes
hőmérsékleten.
■ A fűtőelem kikapcsolása után: 2 percen keresztül megtart
egy utóventillációt a közepes sebességen. (MEGJ.: ezt
a ventillációt befejezi akkor is, ha a termosztát kikapcsol
vagy a hűtés üzemmódba kapcsol át.).
DISPLAY
A display megjeleníti a ventillátor állapotát
■ Stb: ventillátor standby állapotban
■ On: bekapcsolt ventillátor
■ noF: kikapcsolt ventillátor
csak a természetes
hőáramlás üzemmódban
való működéshez
Levegő hőm.
FŰTÉS
Levegő hőm.
HŰTÉS
FŰTÉS
Víz hőm.
HŰTÉS
Víz hőm.
Levegő hőm.
HŰTÉS
Levegő hőm.
FŰTÉS
