Manuale d'installazione e d'uso
5
FWEC1
Standard electronic controller
FC66002763

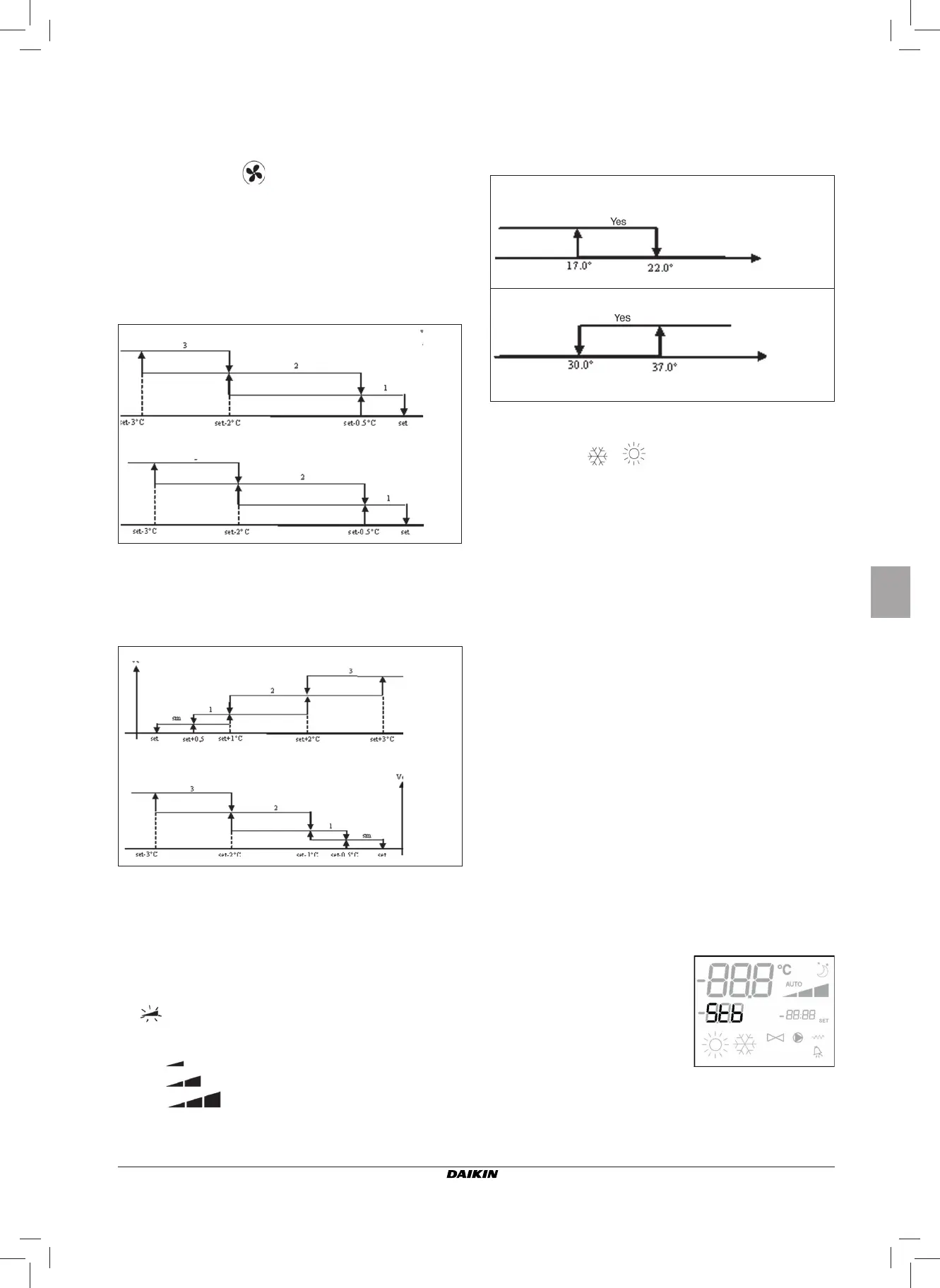

VENTILAZIONE
Il controllo può gestire terminali a 3 o 4 velocità di
ventilazione
SELEZIONE VELOCITÀ FUNZIONAMENTO
Utilizzando il tasto Fan
è possibile scegliere fra le seguenti
velocità:
■ AUTO Vel. automatica: in funzione della temperatura
impostata e quella dell’aria ambiente.
Con confi gurazioni a 3 velocità:
dove:
1 = velocità minima
2 = velocità media
3 = velocità massima
Con Confi gurazioni a 4 velocità:
dove:
sm = velocità superminima
1 = velocità minima
2 = velocità media
3 = velocità massima
NB: nelle configurazioni con 4 velocità e valvola o 3
velocità + CN (convezione naturale), la ventilazione in
riscaldamento viene ritardata di 0.5°C per consentire
una prima fase di convezione naturale
■ NESSUN SIMBOLO: Vel. disattivata. Selezionabile
solo in riscaldamento e con confi gurazioni a 4 velocità
o 3 velocità + CN (convezione naturale), fa funzionare il
terminale in sola convezione naturale
■
Vel. superminima. Selezionabile solo con
confi gurazioni a 4 velocità, utilizza come velocità
fi ssa la superminima
Vel. minima
Vel. media
Vel. massima
NB Nel caso di velocità fi ssa la logica di attivazione del
ventilatore sarà pari a quella della logica automatica.
CONSENSO DELL’ACQUA
Il funzionamento della ventilazione è vincolato al controllo
della temperatura acqua dell’impianto. In base alla modalità
di lavoro avremo differenti soglie di consenso in riscaldamento
e raffreddamento.
L’assenza di tale consenso, alla chiamata del termostato,
verrà indicata sul display con il lampeggio del simbolo della
modalità attiva (
o )
Tale consenso viene ignorato in caso di:
■ Sonda acqua non prevista (P04 = 0) o in allarme perché
scollegata.
■ In Raffreddamento con confi gurazioni a 4 tubi.
FORZATURE
La normale logica di ventilazione verrà ignorata nel caso
di particolari situazioni di forzatura che possono essere
necessarie per il corretto controllo della temperatura o
funzionamento del terminale. Si possono avere:
in Raffreddamento:
■ con comando a bordo macchina (P01 = 0) e confi gurazioni
con valvola: viene mantenuta la minima velocità disponibile
anche a temperatura raggiunta.
■ Comando a bordo e confi gurazioni senza valvola: ogni 10
minuti di ventilatore fermo viene eseguito un lavaggio di 2
minuti alla velocità media per permettere alla sonda aria
una lettura più corretta della temperatura ambiente.
In Riscaldamento
■ Con resistenza attiva: viene forzata la ventilazione alla
velocità media.
■ Una volta spenta la resistenza: viene mantenuta, per 2
minuti, una post ventilazione alla velocità media. (NB:
tale ventilazione verrà completata anche se il termostato
dovesse venir spento o si passasse alla modalità
raffreddamento).
DISPLAY
Il display visualizza lo stato del ventilatore
■ Stb: ventilatore in standby
■ On: ventilatore acceso
■ noF: ventilatore disattivato
per lavorare in sola convezione
naturale
Temp. aria
RISCALDAMENTO
Temp. aria
RAFFREDDAMENTO
RISCALDAMENTO
Temp. acqua
RAFFREDDAMENTO
Temp. acqua
Temp. aria
RAFFREDDAMENTO
Temp. aria
RISCALDAMENTO
