Инструкция по монтажу и эксплуатации
8
FWEC1
Standard electronic controller
FC66002763

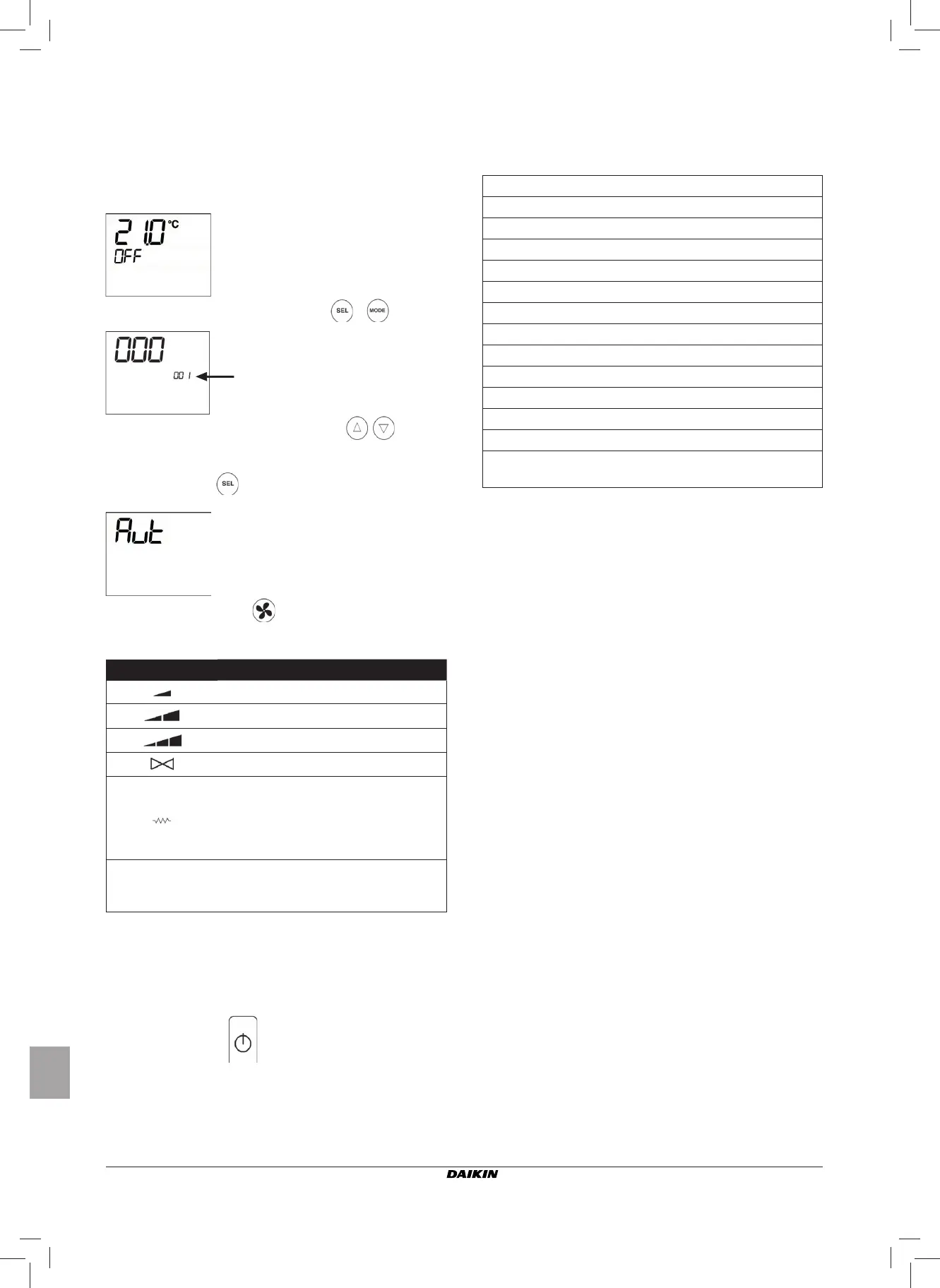

ПОРЯДОК ДЕЙСТВИЙ
АВТОМАТИЧЕСКОЙ ДИАГНОСТИКИ
Этот процесс даёт возможность проверить правильность
работы отдельных выходов панели управления.
Для выполнения следовать приведенным ниже
указаниям.
■ Установить термостат в положение Off
■ одновременно нажать на кнопки
■ Использовать кнопки для того , чтобы
изменить выведенное на дисплейе значение и ввести
пароль для автоматической диагностики (030), а
затем нажать . появится следующее визуальное
изображение:
■ нажать на кнопку , чтобы последовательно
включить различные выходы термостата.
словный знак Включение контактных выводов
минимальная скорость
N-V1
средняя скорость
N-V2
максимальная скорость
N-V3
лапан
N-Vc
Электрический
нагреватель
Второй клапан
сверхминимальная
скорость
N-Vh
Отсутствие
условных
знаков
отсутствие
включенного выхода
Можно проверить, по одному, все выходы электронной
панели управления наблюдая за соответствующим
компонентом (клапаном, вентилятором...) или проверив
наличие напряжения 230 В на соответствующих
зажимах.
■ Нажать на кнопку
, чтобы выйти из автоматической
диагностики (в любом случае, по истечении нескольких
минут, термостат автоматически выходит из
автоматической диагностики).
ЭЛЕКТРОННАЯ ПЛАТА (СМОТРИТЕ
РИСУНОК 3)
Где
CI12 Общий DI1-2
DI1 Охлажд./ Отопл. выносной
DI2 дистанционный On/ Off
L Фаза
N Нейтральный
PE Заземление
SA Выносной датчик воздуха
SW Датчик воды
V0 -
V1 минимальная скорость
V2 средняя скорость
V3 максимальная скорость
Vc лапан
Vh
лапан горячей воды / Электрический нагреватель
/ сверхминим. скорость
примечание
■ Для подсоединения мощности пользоваться кабелем
с сечением 1 мм2
■ Для цифровых входов применять кабель типа AWG
24
■ В качестве удлинителя для датчиков применять
экранированный кабель типа AWG 24
IУказатель уровня:
1= введение пароля
