BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
6
FWEC3
Advanced plus electr
onic controller
FC66002765
DIGITÁLIS KIMENET
P09
P10 = 0 (RN ÉRINTKEZŐ) P10 = 1 (RZ ÉRINTKEZŐ)
NYITOTT
ÉRINTKEZŐ
ZÁRT
ÉRINTKEZŐ
NYITOTT
ÉRINTKEZŐ
ZÁRT
ÉRINTKEZŐ
0
SEMMILYEN
FELHASZNÁLÁS
-- -- -- --
1
MÛKÖDÉSI ÜZEMMÓD
NYÁR TÉL TÉL NYÁR
2
HŰTÉST VAGY FŰTÉST
VÉGZŐ EGYSÉG
NEM IGEN IGEN NEM
3 HŰTÉST VÉGZŐ EGYSÉG NEM IGEN IGEN NEM
4 FŰTÉST VÉGZŐ EGYSÉG NEM IGEN IGEN NEM
5 VEZÉRLŐ ÁLLAPOTA OFF ON ON OFF
6
VÉSZJELZÉS
FENNÁLLÁSA
NEM IGEN IGEN NEM
7
KÜLSŐ PÁRÁTLANÍTÓ
HÍVÁS
NEM IGEN IGEN NEM
8 KÜLSŐ PÁRÁSÍTÓ HÍVÁS NEM IGEN IGEN NEM
9
MAGAS KÖRNYEZETI
HŐMÉRSÉKLET
NEM IGEN IGEN NEM
10
ALACSONY KÖRNYEZETI
HŐMÉRSÉKLET
NEM IGEN IGEN NEM
11
SEMMILYEN
FELHASZNÁLÁS
-- -- -- --
12
ALACSONY
VÍZHŐMÉRSÉKLET
IGEN NEM NEM IGEN
DIGITÁLIS KIMENET
P1
1
P12 = 0 (RN ÉRINTKEZŐ)
P12 = 1 (RZ ÉRINTKEZŐ)
NYITOTT
ÉRINTKEZŐ
ZÁRT
ÉRINTKEZŐ
NYITOTT
ÉRINTKEZŐ
ZÁRT
ÉRINTKEZŐ
0--------
1
MÛKÖDÉSI ÜZEMMÓD
NYÁR TÉL TÉL NYÁR
2
HŰTÉST VAGY FŰTÉST
VÉGZŐ EGYSÉG
NEM IGEN IGEN NEM
3 HŰTÉST VÉGZŐ EGYSÉG NEM IGEN IGEN NEM
4 FŰTÉST VÉGZŐ EGYSÉG NEM IGEN IGEN NEM
5 VEZÉRLŐ ÁLLAPOTA OFF ON ON OFF
6
VÉSZJELZÉS
FENNÁLLÁSA
NEM IGEN IGEN NEM
7
KÜLSŐ PÁRÁTLANÍTÓ
HÍVÁS
NEM IGEN IGEN NEM
8 KÜLSŐ PÁRÁSÍTÓ HÍVÁS NEM IGEN IGEN NEM
9
MAGAS KÖRNYEZETI
HŐMÉRSÉKLET
NEM IGEN IGEN NEM
10
ALACSONY KÖRNYEZETI
HŐMÉRSÉKLET
NEM IGEN IGEN NEM
11
VÍZ ENGEDÉLYEZÉSE A
HŰTÉS SZÁMÁRA
IGEN NEM NEM IGEN
12
VÍZ ENGEDÉLYEZÉSE A
FŰTÉS SZÁMÁRA
IGEN NEM NEM IGEN
A

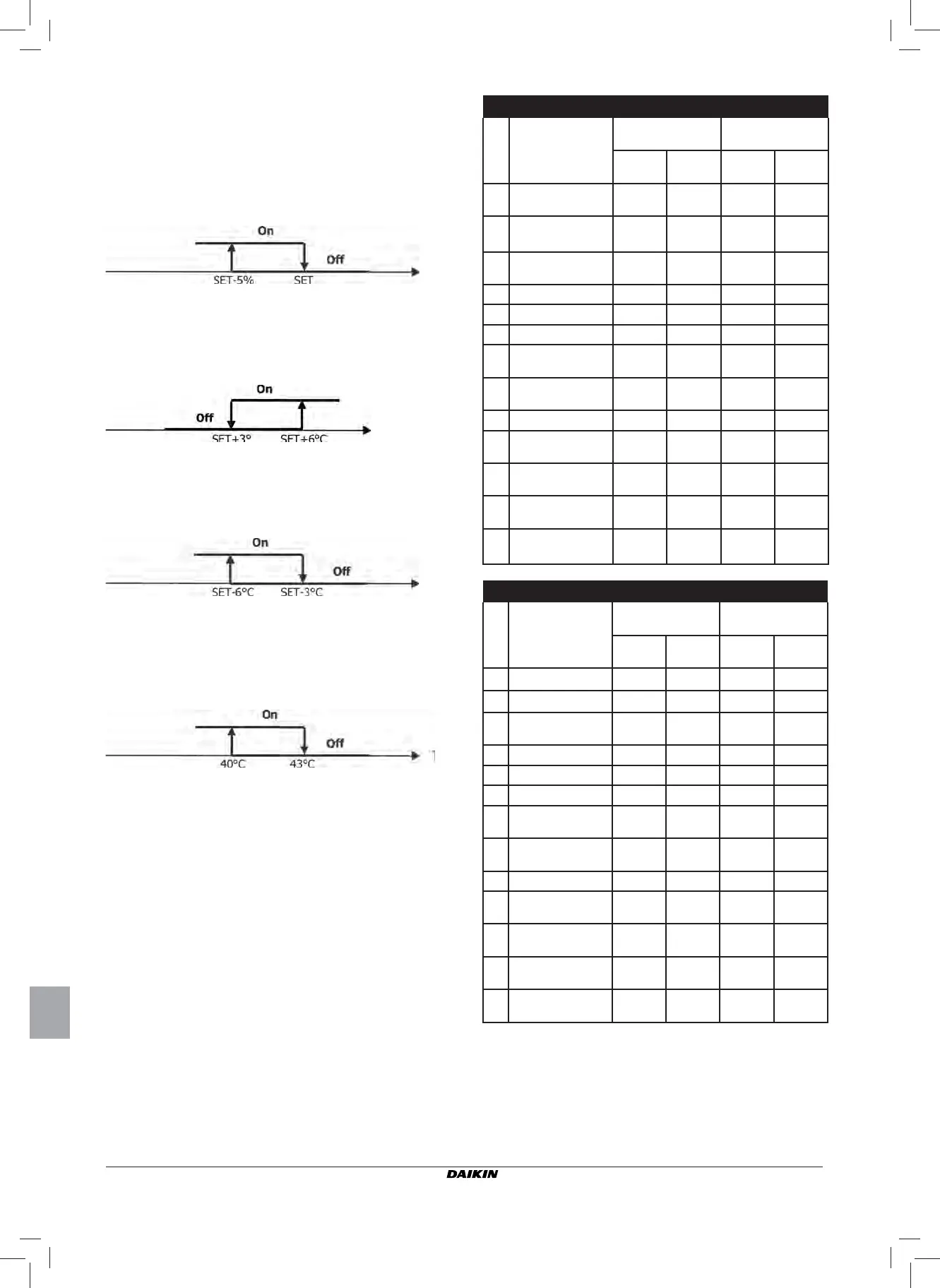

DIGITÁLIS KIMENETEK KONFIGURÁCIÓJA
(P09,P10,P11,P12 PARAMÉTEREK)
P09,P11
= 8
Az érintkezőt a levegő párásításához alkalmazott, bármilyen külső
szerkezet aktiválásához/kikapcsolásához kell felhasználni (csak
fűtési üzemmódban). Az aktiválási/kikapcsolási logika a környezeti
páratartalom és a P13 paraméterrel beállított SET leolvasásán
alapul és a feltüntetett diagramot követi:
P09,P11
= 9
Az érintkező állapota jelzi, ha a levegő hőmérséklete túlságosan
magas a beállított hőmérsékleti SET-hez képest (csak “nyári”
üzemmódban); tehát az aktiválási/kikapcsolási logika kötődik
a hőmérsékleti SET értékhez a következő beosztás szerint:
P09,P11
= 10
Az érintkező állapota jelzi, ha a levegő hőmérséklete túlságosan
alacsony a beállított hőmérsékleti SET-hez képest (csak “téli”
üzemmódban); tehát az aktiválási/kikapcsolási logika kötődik
a hőmérsékleti SET értékhez a következő beosztás szerint:
P09,P11
= 11
A digitális kimenetet nem a vezérlő irányítja; az érintkező mindig
nyitva marad.
P09,P11
= 12
Az érintkező állapota jelzi, hogy a víz hőmérséklete alacsony
.
Az aktiválási/kikapcsolási logika a beosztást követi:
A következő két táblázatban részletesen fel van tüntetve
mindegyik digitális kimenethez a vonatkozó érintkező
jelentése:
Levegő páratartalma
Levegő hőmérséklet
Levegő hőmérséklet
Víz hőmérséklet
