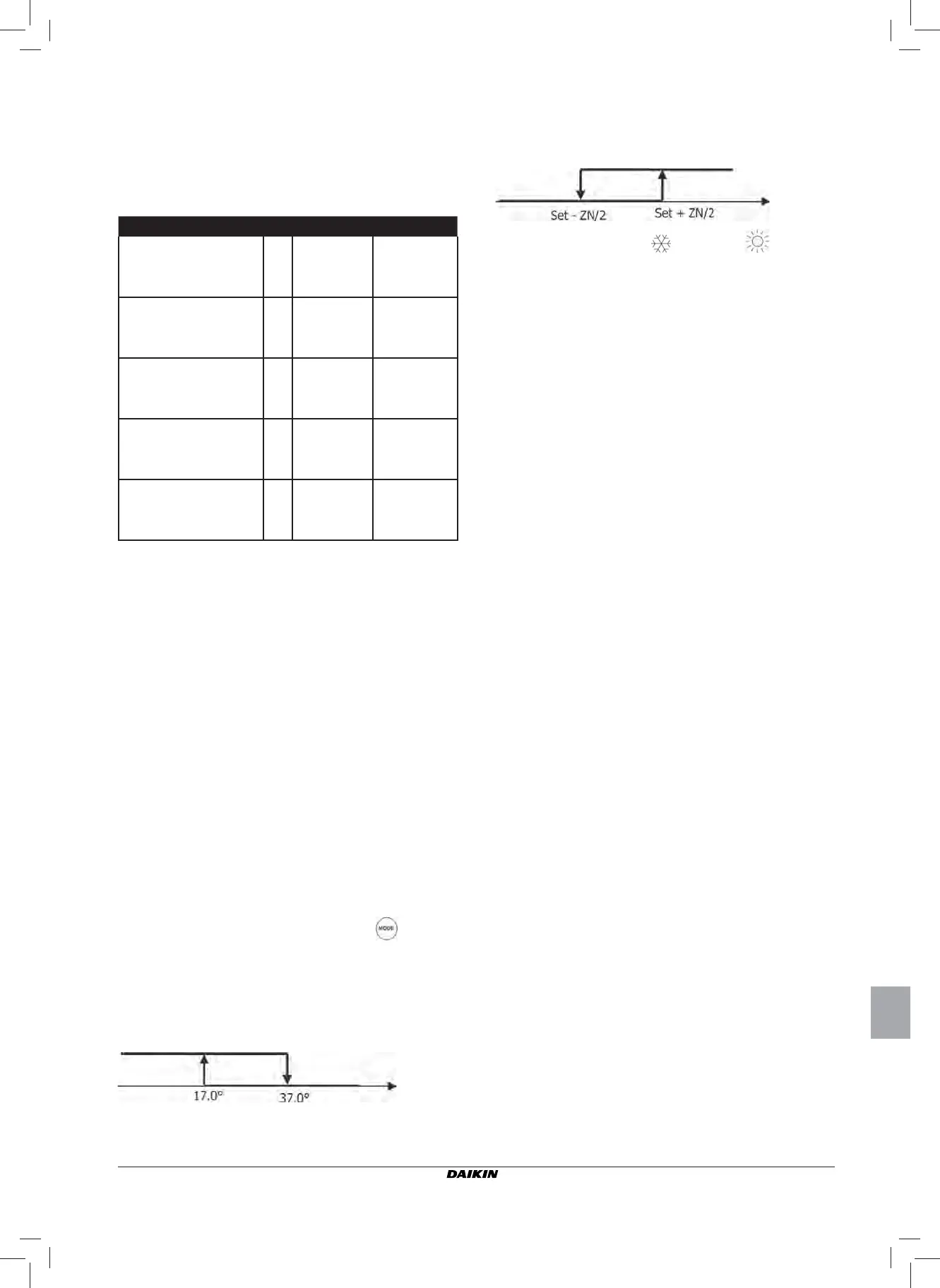

BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
7
FWEC3
Advanced plus electr
onic controller
FC66002765
4 A
levegő hőmérsékletének függvényében:
Ahol:
Set a nyilakkal beállított hőmérséklet
ZN a semleges zóna (P03 paraméter)
A termosztát üzemmódját a
(hutés) és a futés) jelek
jelölik a display-en.
VENTILLÁCIÓ
ÁL
TALÁNOS SZEMPONTOK
Az ellenőrző rendszer két ventillációs típust kezelhet:
- fokozatos ventilláció, egy kiválasztható, fix sebességszámmal
(3 vagy 4);
- modulációs ventilláció, 0% és 100% között változtatható
sebességgel
Az, hogy az egyik vagy a másik kezelési típust használják,
az nyilvánvalóan kötődik a gépre szerelt ventillátor típusához
(modulációs vagy nem modulációs), amelyet a vezérlő a P14
konfigurációs paraméter számára beállított érték alapján választ
ki. A fokozatos szabályozás két különböző logikát követ a szelep/
ek típusa (ON/OFF vagy modulációs) alapján; ahogy a ventilláció
típusára vonatkozó információra is, úgy erre az információra is
következtet a vezérlő a P14 konfigurációs paraméter által felvett
érték alapján. Ebből az következik, hogy a P14 konfigurációs pa-
raméter beállítását figyelemmel kell végezni az egység helyes
működésének garantálása érdekében.
Fontos megjegyzés: a modulációs ventilláció jelenlétében a
helyes beállítás végett a vezérlő számon
tartja a P00 konfigurációs paraméterhez
rendelt értékkel magától értetődően
meghatározott sebességszámot is.
Még ha ellentmondónak is tűnik a “se-
bességszámról” beszélni a modulációs
ventilláció jelenlétében, ez az információ
mégis alapvetően fontos marad annak
meghatározásánál az ellenőrző rendszer
felé, hogy természetes hőkonvencióban
való üzemelésre alkalmas egységről
van szó vagy nem. Ezen információ
függvényében a ventilláció modulációs
szabályozása különféle logikákat
követ.
Összefoglalásképpen, a vezérlő által kezelt, (és az alábbia-
kban részletesen leírt), automatikus szabályozási logikák a
következők:
- fokozatos ventilláció ON/OFF szeleppel (vagy anélkül)
és 3 sebességgel, hűtő és fűtő üzemmódban (spekuláris
logikák);
- fokozatos ventilláció ON/OFF szeleppel (vagy anélkül)
és 4 sebességgel, nyári és téli üzemmódban (spekuláris
logikák);
- fokozatos ventilláció modulációs szeleppel és 3 sebességgel,
nyári és téli üzemmódban (spekuláris logikák);
- fokozatos ventilláció modulációs szeleppel és 4 sebességgel,
nyári és téli üzemmódban (nem spekuláris logikák);
- a modulációs ventilláció szabályozása ON/OFF szeleppel,
nyári és téli üzemmódban (spekuláris logikák);
- modulációs ventilláció szabályozása modulációs szeleppel
AZ
ANALÓG KIMENETEK KONFIGURÁCIÓI
0-10V (PARAMÉTER P14)
A
következő táblázat segítséget nyújt a P14 paraméter helyes
beállításához azon szelep/ek és ventillátor típusa alapján,
amelyekkel az egység fel van szerelve. Minden egységtípushoz
meg van jelölve a P14 paraméterhez hozzárendelendő érték és
a két analóg kimenet ebből következő felhasználási módja.
EGYSÉG TÍPUSA P14 AOUT1 AOUT2
2 VAGY 4 CSÖVES EGYSÉG ON/
OFF SZELEPPEL/SZELEPEKKEL
ÉS NEM MODULÁCIÓS
VENTILLÁTORRAL
0 NEM HASZNÁLT NEM HASZNÁLT
2 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPPEL
ÉS NEM MODULÁCIÓS
VENTILLÁTORRAL
1
SZELEP
MODULÁCIÓ
--
2 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPPEL
ÉS MODULÁCIÓS
VENTILLÁTORRAL
2
SZELEP
MODULÁCIÓ
VENTILLÁTOR
MODULÁCIÓ
4 CSÖVES EGYSÉG
MODULÁCIÓS SZELEPEKKEL
(NEM ENGEDÉLYEZETT A
MODULÁCIÓS VENTILLÁTOR)
3
HIDEGVÍZ-
SZELEP
MODULÁCIÓ
MELEGVÍZ-
SZELEP
MODULÁCIÓ
2 VAGY 4 CSÖVES EGYSÉG ON/
OFF SZELEPPEL/SZELEPEKKEL
ÉS MODULÁCIÓS
VENTILLÁCIÓVAL
4--
VENTILLÁTOR
MODULÁCIÓ
SOROS KOMMUNIKÁCIÓ
Csatlakoztatás az RS485 kommunikációs hálózathoz.
A
Bus típusú, kommunikációs hálózat egy egyszeru, 2 vezetős,
árnyékolt kábelből áll, amely közvetlenül a vezérlők RS485
soros portjaihoz van bekötve (A, B és GND szorítók).
A hálózat kialakításához AWG 24 (0,511 mm átm.) kábelt
használjon
A kommunikációs hálózatnak a következő, általános struk-
túrával kell rendelkeznie (4. ábra).
A “MASTER-SLAVE” változat esetén be kell szerelni egy végel-
lenállást mindkét vezérlőre a hálózat végződéseinél.
MEGJ.: (1) Vegye figyelembe a csatlakozás polaritását:
A(-) és B(+) jelöléssel
(2) Kerülje a földhurkokat (földelő árnyékolás
csak az egyik végződésnél)
LOGIKÁK
HUTÉS/FUTÉS ÁTKAPCSOLÁS
A termosztáton 4 különböző üzemmód kiválasztási logika
létezik, amelyek a vezérlőn beállított konfiguráció alapján vannak
meghatározva (P00 paraméter):
1 Helyi: a felhasználó választja ki a
billentyű
benyomásával
2 Távoli: az DI1. Digitális Bemenet állapotának függvényében
(érintkezős logika: lásd kártya konfigurációs paraméte-
rek)
3 A víz hőmérsékletének függvényében
MEGJ.: a vízszonda vészjelzés esetén a módozat ellenőrzése
átmenetileg visszatér a Helyi módozatba
nyár
tél
Víz hőmérséklet
nyár
tél
Levegő hőmérséklet
