Daikin FWEC3 - Page 72

Installations- und Bedienungsanleitung
14
FWEC3
Advanced plus electr
onic controller
FC66002765
MODBUS
Das in der Steuerung implementierte Pr
otokoll ist Modbus
RTU (9600, N, 8, 2) auf RS485
IMPLEMENTIERTE FUNKTIONEN
0x03 : Read Holding Registers
0x04 : Read Input Registers
0x10 : Write Multiple Registers
IMPLEMENTIERTE AUSNAHMEN
Exception Code 02: Invalidate data address
LISTE ÜBERWACHUNGSPARAMETER
ADR.
REGISTER TYP ME
0
Status
R-
1
Geschwindigkeit
R-
2
Lufttemperatur
R [°C/10]
3
Feuchtigkeit
R%
4
Wassertemperatur
R [°C/10]
5
P00: Konfi guration
R-
6
P05: Konfi g.DIN
R-
7
Aktiver Sollwert Temp.
R [°C/10]
8
Benutzer-Sollwert Temp.
R [°C/10]
9
Version LCD
R-
10
P09: Konfi g.DOUT1
R
11
P10: Logik DOUT1
R
12
P11: Konfi g.DOUT2
R
13
P12: Logik DOUT2
R
14
P14: Konfi g.AOUT1/2
R
15
Analogausgang 1
R [%]
16
Analogausgang 2
R [%]
50
Digital 1
R/W -
51
Schaltzeiten
R/W -
52
Sollwert Kühlung
R/W [°C/10]
53
Sollwert Heizung
R/W [°C/10]
54
Minimaler Sollwert - Kühlung
R/W [°C/10]
55
Maximaler Sollwert Kühlung
R/W [°C/10]
56
Minimaler Sollwert - Heizung
R/W [°C/10]
57
Maximaler Sollwert - Heizung
R/W [°C/10]
58
Geschwindigkeit
R/W -
59
Korrektur Economy
R/W [°C/10]
60
Betriebsart modulierende
Luftzuführung
R/W -

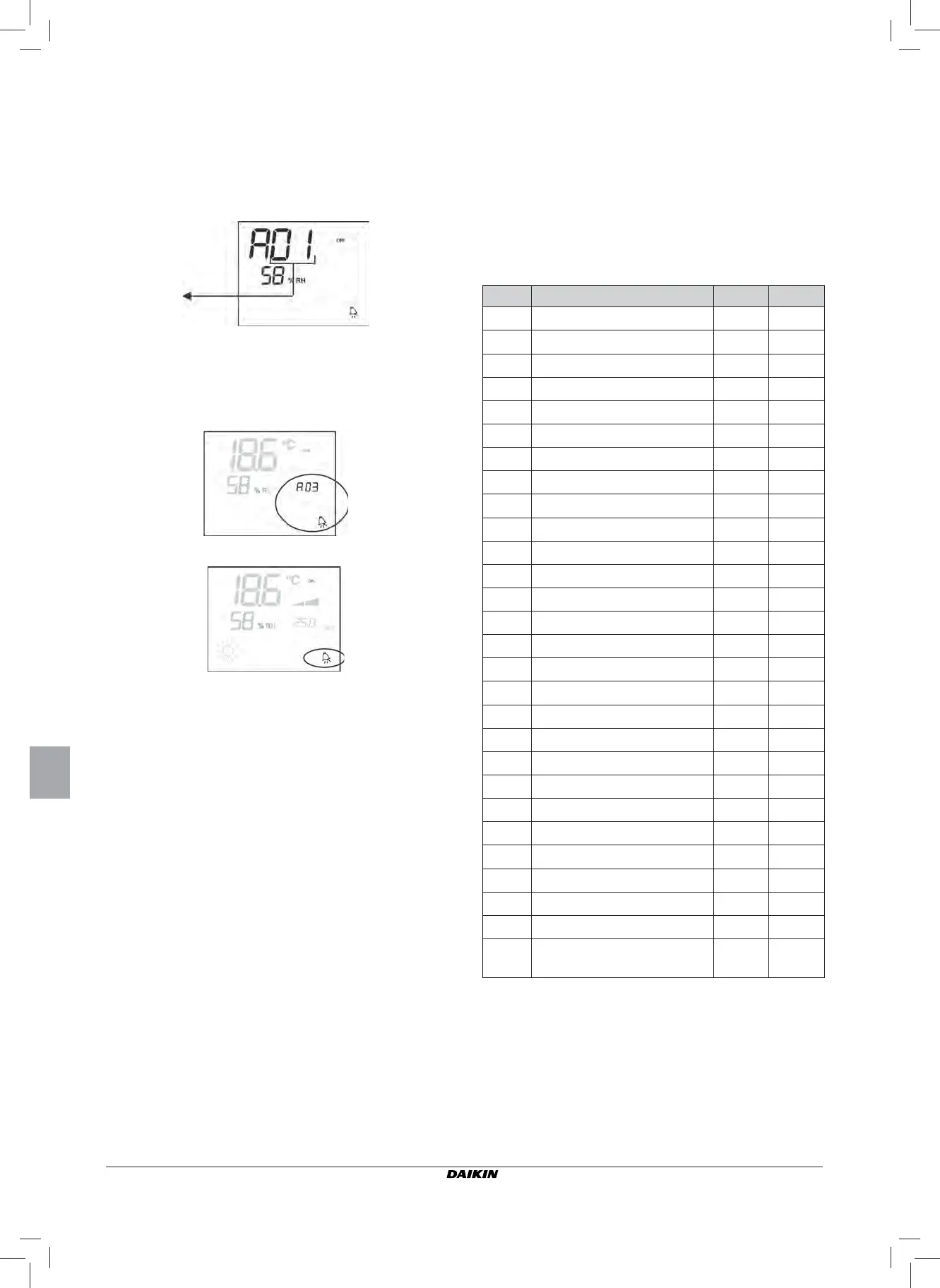

ALARME
Die Steuerung verwaltet zwei Alarmtypen:
■ Schwer
e Alarme: Sie führen zur Zwangsausschaltung des
Thermostaten
■ Leichte Alarme: Sie führen nicht zur Zwangsausschal-
tung des Thermostaten, sperren aber eventuelle kritische
Funktionen.
SCHWERE ALARME
■
Code A01 = Fehler Außensonde für Lufttemperatur (bei
Thermostat an der Maschine)
■ Code A02 = Fehler Innensonde für Lufttemperatur (bei
Wandinstallation des Thermostaten und nicht angesch-
lossener Außensonde für Lufttemperatur)
LEICHTE ALARME
THERMOST
AT OFF
THERMOST
AT ON
■ Code A03 = Fehler Sonde W
assertemperatur
■ Code A04 = Fehler externe Feuchtigkeitssonde (nur wenn
die externe Temperatursonde installiert ist)
■ Code A05 = Fehler interne Feuchtigkeitssonde
Anm: Der Alarmcode wird nur bei ausgeschaltetem Ther-
mostaten angezeigt.
Alarmcode
