Type Gainable
Remarque: Ce schéma est basé sur le modèle à 24000Btu/h. Il peut donc exister quelques différences d'apparence et de fonc-
tions par rapport à votre unité.

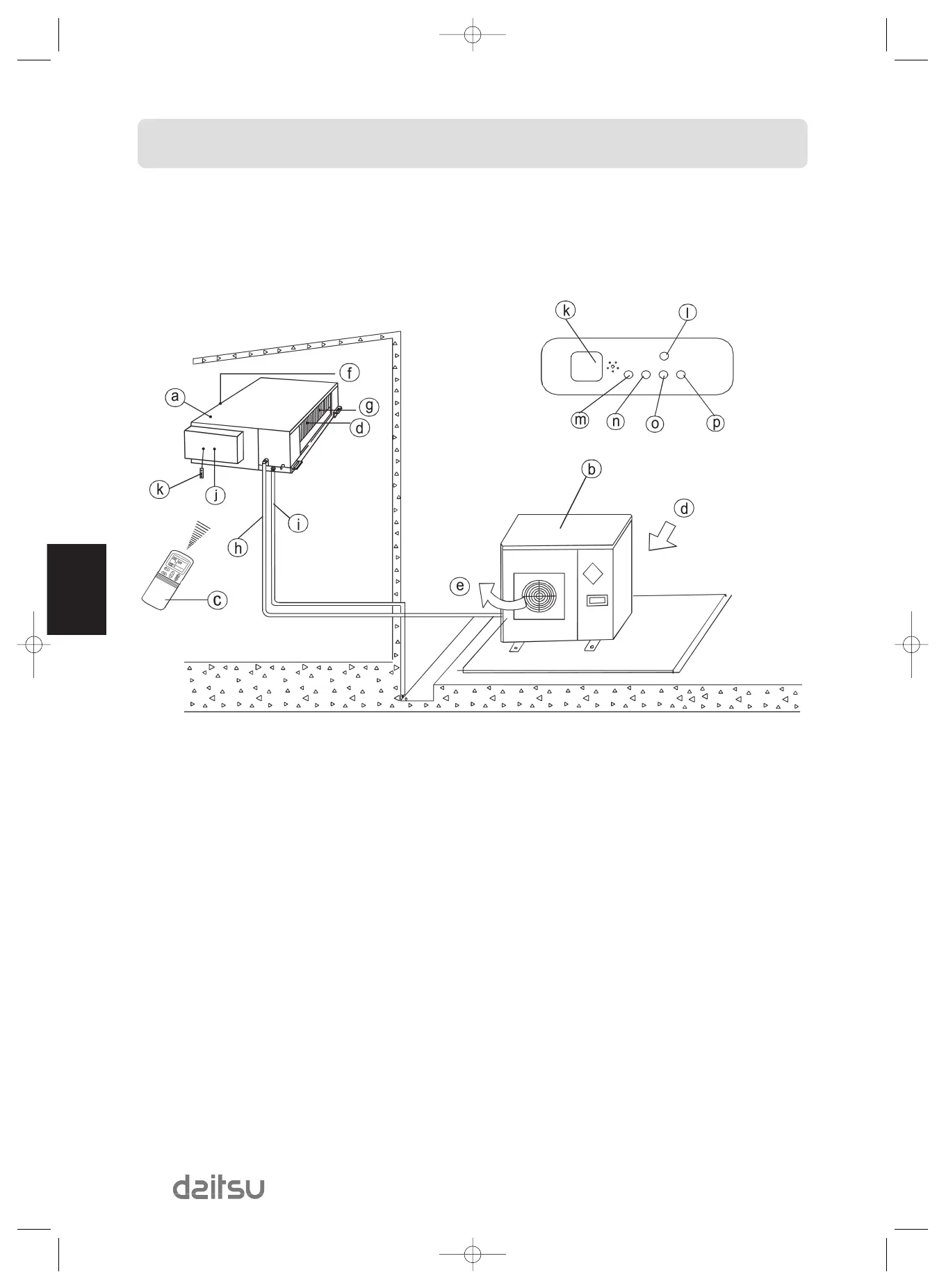

Noms et fonctions
a- Unité intérieure
b- Unité extérieure
c- Télécommande
d- Admission de l'air
e- Sortie de l'air
f- Sortie de l'air
g- Échangeur de chaleur
h- Tuyau de raccordement
i- Flexible de drainage
j- Boîtier électrique
k- Récepteur de signal infrarouge
l- Touche provisoire
m- Témoin lumineux de fonctionnement
n- Témoin indicateur PRE-DEF (modèle climatisation et chauf-
fage) ou témoin indicateur du mode de ventilateur unique-
ment (modèle froid seul)
o- Témoin indicateur de minuterie
p- Témoin indicateur d'alarme
NOM DES PIÈCES
