FRANÇAIS
57

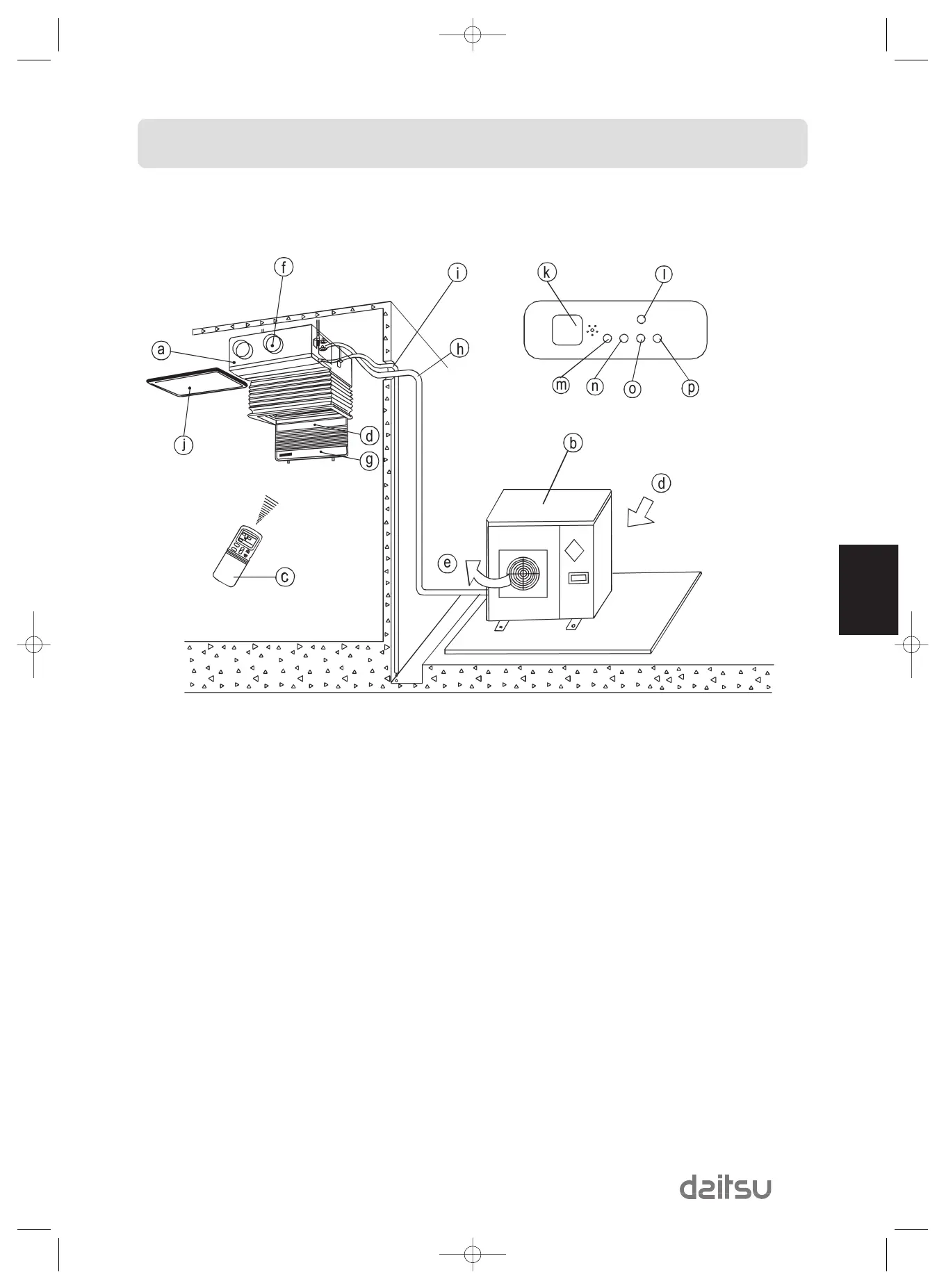

Type Gainable e plafond
Remarque : Ce schéma est basé sur le modèle à 24000Btu/h. Il peut donc exister quelques différences d'apparence et de fonc-
tions par rapport à votre unité.
Le panneau, le passage d'air, le filtre et la plaque de sortie de l'air ne sont pas compris dans le corps principal et peu-
vent être achetés séparément.
Dans le cas des modèles « froid seul », il s'agit du témoin indicateur « FAN ONLY » (ventilateur uniquement).
Noms et fonctions
a- Unité intérieure
b- Unité extérieure
c- Télécommande
d- Admission de l'air
e- Sortie de l'air
f- Sortie de l'air
g- Volet de débit d'air (sortie d'air)
h- Tuyau de raccordement
i- Flexible de drainage
j- Admission d'air (avec filtre à air à l'intérieur)
k- Récepteur de signal infrarouge
l- Touche manuelle
m- Témoin lumineux de fonctionnement
n- Témoin indicateur de minuterie
o- Témoin PRE-DEF
p- Témoin indicateur d'alarme
NOM DES PIÈCES
