Installation Guide AME 130(H), AME 140(H)
DH-SMT/SI VI.KU.M4.90 Danfoss Heating

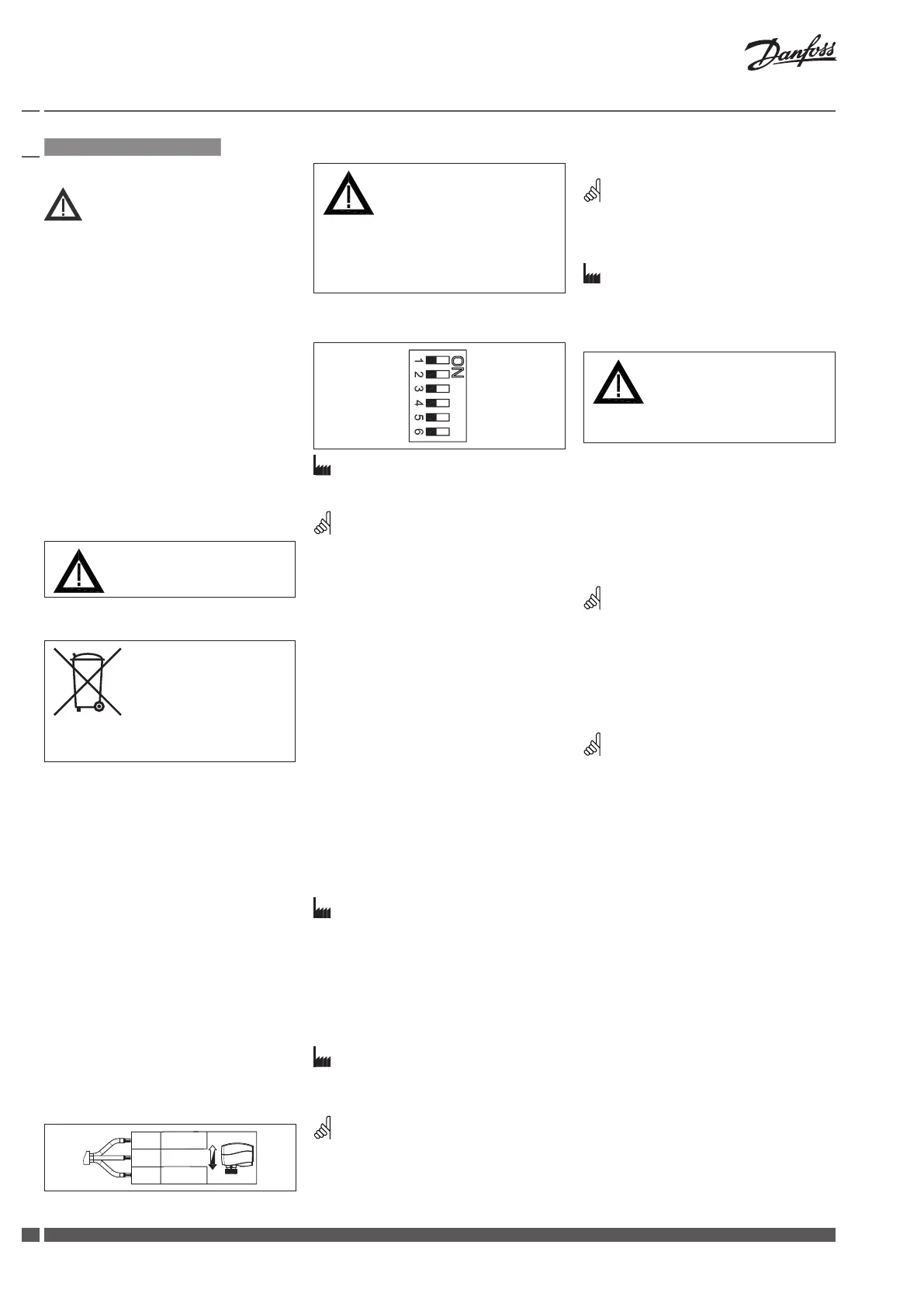

ČESKY
Bezpečnostní pokyny
Z důvodu maximálního snížení možnosti po-
ranění osob nebo vzniku škod na majetku je
bezpodmínečně nutné se před vlastní montá-
ží a uvedením regulátoru do provozu pečlivě
seznámit se všemi bezpečnostními informaci
zde uvedenými.
Nezbytné montážní práce, kroky při uvádění
do provozu a opravy mohou provádět pouze
kvalikovaní, proškolení pracovníci, kteří pro
tuto činnost byly určeni.
Před montáží nebo před případnou opravou
nebo servisem regulátoru je nutné, aby regulo-
vaný systém splňoval následující podmínky:
- nebyl pod tlakem
- byl dostatečně ochlazen
- vyprázdněn a
- vyčištěn.
Postupujte podle návodu výrobce systému
nebo jeho provozovatele.
Nesundávejte kryt, dokud není
napájení zcela vypnuto.
Pokyny pro likvidaci
Tento výrobek by měl být před
recyklací nebo likvidací
rozebrán na součástky a ty
umístěny do různých skupin
odpadu.
Vždy dbejte aktuálních pokynů místní
legislativy.
Montáž ❶
Servopohon je možné instalovat pouze tak,
aby vřeteno ventilu směřovalo vodorovně
nebo směrem nahoru.
Servopohon je k tělesu ventilu zajištěn
pomocí drážkované převlečné matice. K
montáži není potřeba používat žádné nářadí.
Drážkovanou matici dotahujte pouze rukou.
Instalace ❷
1. Zkontrolujte připojovací hrdlo ventilu.
Servopohon je potřeba montovat s vřete-
nem nastaveným do horní polohy (tovární
nastavení). Ujistěte se, že servopohon je k
tělesu ventilu správně namontován.
2. Servopohon zapojte dle schéma zapojení-
viz nahoře.
3. Směr pohybu vřetena je možné sledovat
pomocí indikátoru polohy ①.
Zapojení ❸
Piros
Szürke
Fekete
24 V
Y 0 - 10 VDC
Közös
V žádném případě se
nedotýkejte žádné součásti
desky s plošnými spoji!
Před zapojováním servopohonu
vypněte elektrické vedení! Pozor na vysoké
napětí!
Servopohon zapojte podle schématu
zapojení.
Nastavení DIP spínače
Resetování
Reset
0V…---V
Inverse
Sequential
5(6)…10 V
I
Reset
2V…---V
Direct
- - -
0(2)…5(6) V
U
Resetování
2 V...---V 0V...---V
Přímý Inverzní
--- Sekvenční
0(2)...5(6)V 5(6)...10V
U I
Tovární nastavení:
VŠECHNY spínače jsou nastaveny do VYPNUTÉ
polohy!
POZNÁMKA:
Na DIP spínači je možné nastavovat všechny
možné kombinace. Všechny funkce, které byly
navoleny, jsou přidávány postupně.
Spínač č. 1: Resetování ❹
Po zapojení ke zdroji napájecího napětí se
servopohon začne automaticky nastavovat.
LED kontrolka ① bude během tohoto
nastavování blikat. Doba nastavování závisí
na délce dráhy vřetena a obvykle trvá
několik minut. Velikost dráhy zdvihu je po
dokončení nastavování uložena do paměti.
Chcete-li nastavování zopakovat, tak stačí
změnit polohu spínače RESET (spínač č. 1).
Jestliže dojde kvýpadku dodávky elektrické
energie nebo poklesne-li napětí pod 80 %
nominální hodnoty na dobu delší než 0,1sec,
zaznamená se do paměti aktuální poloha
kuželky ventilu. Tyto hodnoty zůstanou
vpaměti uloženy i v tom případě, kdy bude
servopohon odpojen od zdroje elektrické
energie.
Spínač č. 2: 2-10 V/0-10 V ❺
Tovární nastavení:
2-10 V.
Spínač č. 3: Přímý/Inverzní ❻
Servopohon je možné nastavit tak, aby při
rostoucím regulačním signálu docházelo
buď k pohybu hřídele ventilu směrem dolů
(PŘÍMÝ) NEBO k pohybu hřídele směrem
nahoru (INVERZNÍ).
Tovární nastavení:
PŘÍMÝ
Spínač č. 4: ---/Sekvenční ❼
POZNÁMKA:
Tato kombinace pracuje spolu se spínačem č.5:
0(2)-5(6) V/5(6)-10 V.
Spínač č. 5: 0(2)-5(6) V/5(6)-10 V ❽
POZNÁMKA:
Tato funkce je použitelná pouze s nastaveným
spínačem č. 4: ---/Sekvenční.
Spínač č. 6: U/I ❾
Tovární nastavení:
Napěťový regulační signál (2-10 V).
Ruční ovládání
Je-li servopohon pod napětím, tak se ho
nikdy nesnažte ovládat ručně!
AME 130, AME 140 ❿
① Sejměte kryt servopohonu.
② Do vřetena zasuňte imbusový klíč číslo 6.
③ Na spodní straně servopohonu stiskněte
tlačítko a držte ho stisknuté po celou
dobu ručního ovládání.
④ Vytáhněte klíč.
⑤ Kryt nainstalujte zpět na servopohon.
Poznámka:
Ozve-li se po připojení na zdroj elektrické
energie slyšitelné cvaknutí, tak to znamená, že
převodové kolo zapadlo do správné polohy.
AME 130H, AME 140H ⓫
Na spodní straně servopohonu stiskněte
tlačítko a držte ho stisknuté po celou dobu
ručního ovládání ①.
Poznámka:
Ozve-li se po připojení na zdroj elektrické
energie slyšitelné cvaknutí, tak to znamená, že
převodové kolo zapadlo do správné polohy.
Funkční test
Světelná dioda ❹① signalizuje, zda je či není
servopohon v provozu, provozní stav a v
případě vzniku poruchy i poruchu.
• Nesvítí
- není v provozu nebo není pod napětím
• Svítí trval
- normální provozní podmínky
• Bliká (Frekvence 1 Hz, tzn. 1 × za sekundu)
- automatický nastavovací režim
• Bliká (~ 3 Hz, tzn. asi 3 × za sekundu):
- příliš nízké napětí
- počáteční doba samonastavování příliš
krátká z důvodu krátkého zdvihu ventilu
a musí trvat alespoň 12sekund.
