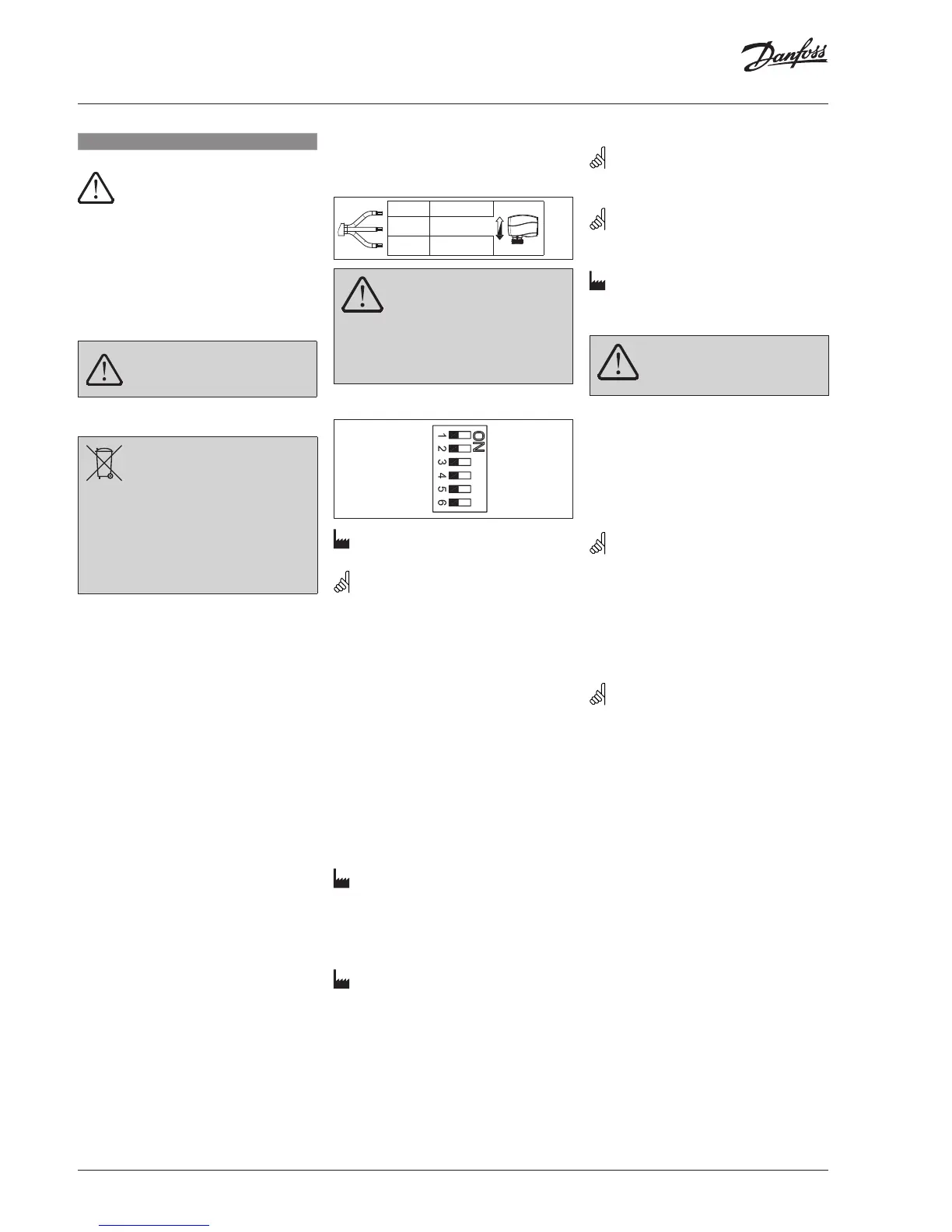

AME 130(H), AME 140(H)
NEDERLANDS
Veiligheid
Om verwondingen van personen en
schade aan het apparaat te voorkomen
dient men deze instructies met
aandacht te lezen.
Montage, inbedrijfstelling en
onderhoudswerkzaamheden mogen alleen
door deskundig en erkend personeel uitgevoerd
worden.
Neem alle instructies betreffende
installatiecomponenten van andere fabrikanten
in acht.
Verwijder de afdekkap niet voordat de
voedingsspanning volledig is
uitgeschakeld.
Afvalverwerking
Dit product of delen ervan dienen te
worden afgevoerd op een
milieuverantwoorde wijze.
Apparatuur die elektrische onderdelen bevat,
mag niet samen met huishoudelijk afval
worden afgevoerd.
Deze apparatuur moet apart worden
ingezameld samen met ander elektrisch
en elektronisch afval conform de geldende
wetgeving.
Montage ❶
Wanneer de servomotoren op een schip
worden toegepast dan dient de positie van
de afsluiterspindel minimaal 30° boven het
horizontale vlak gemonteerd te zijn.
Wanneer de servomotoren in een gebouw
worden toegepast dan dient de afsluiterspindel
tussen een horizontale- en een naar boven
wijzende positie gemonteerd te zijn.
De servomotor wordt op de afsluiter
gemonteerd d.m.v. het aandraaien van de
gekartelde ring onder de servomotor. Deze ring
mag uitsluitend met de hand worden vastgezet.
Installatie ❷
1. Controleer of de servomotor op de afsluiter
past. De servomotor dient in de geopende
stand te staan. (fabrieksinstelling) Controleer
of de servomotor goed is bevestigd op de
afsluiter.
2. Sluit de servomotor aan volgens het
onderstaande aansluitschema.
3. De richting van de spindel kan afgelezen
worden aan de positie van de indicator aan
de onderzijde van de servomotor ①.
Elektrische aansluiting ❸
rood
24 V
grijs
Y (0-10V
stuursignaal)
zwart
gemeenschap-
pelijk (nul)
Gevaarlijke spanning, raak niets aan
op de printplaat! Dodelijke
spanning!
Schakel de stroom uit voordat de bedrading
van de servomotor wordt aangebracht!
Sluit de servomotor aan volgens het
aansluitschema.
Dip schakelaars ❹
Reset
Reset
0V…---V
Inverse
Sequential
5(6)…10 V
I
Reset
2V…---V
Direct
- - -
0(2)…5(6) V
U
Reset
2 V...---V
0V...---V
Direkt
Omgekeerd
---
Volgorde
0(2)...5(6)V
5(6)...10V
U
I
Fabrieksinstellingen:
alle schakelaars staan in de OFF (uit) positie.
Opmerking: Alle combinaties van DIP
instellingen zijn toegestaan.
Alle gekozen functies worden bij elkaar
opgeteld.
SW1: Reset ②
Nadat de servomotor is aangesloten op de
voedingsspanning begint de automatische
afstelprocedure. De indicatie LED ① knippert
tot de afstelling is beëindigd. De tijdsduur
is afhankelijk van de kleplift en bedraagt
gewoonlijk enkele minuten. De slag van de
klep wordt in het geheugen opgeslagen. Om
de afstelprocedure opnieuw te starten dient de
stand van RESET veranderd te worden. Wanneer
de voedingsspanning wordt uitgeschakeld
of langer dan 0,1 sec onder 80 % daalt, wordt
de momentele klepstand in het geheugen
opgeslagen en blijven alle gegevens bewaard.
SW2: 2-10 V/0-10 V ③
Fabrieksinstelling is:
2-10V.
SW3: Direct/Inverse ④
Direct: spindel omlaag bij stijgend stuursignaal.
Inverse: spindel omhoog bij stijgend
stuursignaal.
Fabrieksinstelling is:
Direct
SW4: ---/Sequential ⑤
OPMERKING: Deze instelling werkt samen
met schakelaar 5: 0(2)-5(6) V/5(6)-10 V.
SW5: 0(2)-5(6) V/5(6)-10 V ❽⑥
Opmerking: Deze functie is geldig als
schakelaar 4 op Sequential staat.
SW6: U/I ⑦
Fabrieksinstelling:
Spanningssignaal (2-10 V)
Handbediening
Maak geen gebruik van de
handbediening wanneer de
servomotor onder spanning staat.
AME 130, AME 140 ❺
① Verwijder de afdekkap.
② Steek de imbussleutel 6 in de spindel.
③ Houd de knop aan de onderzijde van de
servomotor ingedrukt gedurende het
verdraaien van de spindel.
④ Verwijder de sleutel.
⑤ Plaats de afdekkap terug op de servomotor.
Opmerking: Wanneer de servomotor weer
onder spanning wordt gezet, is er een ˝klik˝
hoorbaar, dit wil zeggen dat de aandrijving
weer in de normale positie staat.
AME 130H, AME 140H ❻
Houd de knop aan de onderzijde van
de servomotor ingedrukt gedurende het
verdraaien van de handbediening aan de
bovenzijde van de servomotor ①.
Opmerking: Wanneer de servomotor weer
onder spanning wordt gezet, is er een ˝klik˝
hoorbaar, dit wil zeggen dat de aandrijving
weer in de normale positie staat.
Funktietest:
De LED ❹① geeft aan of de servomotor loopt
of stil staat, de bedrijfstoestand en eventuele
fout.
• Geen licht (uit)
- geen actie of geen voedingsspanning
• Continu licht (aan)
- normaal bedrijf
• Knipperlicht (1 Hz)
- automatische afstelprocedure
• Knipperlicht (3 HZ)
- voedingsspanning te laag
- tijd van afstelprocedure te kort (min. 12
sec.) vanwege te kleine spindelslag.
Afmetingen ❼
