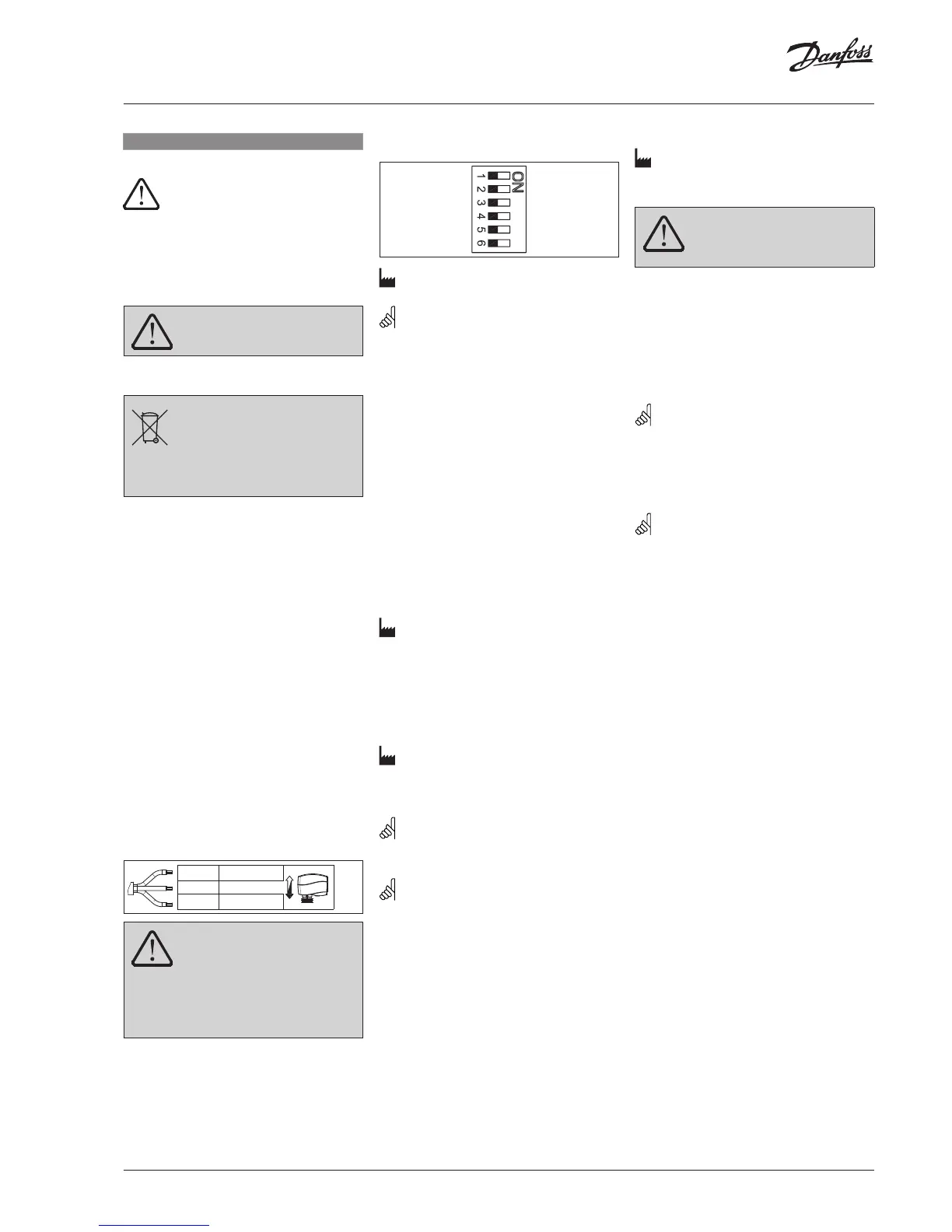

LIETUVIŲ K.
Saugos informacija
Siekiant išvengti traumų ir įrenginio
gedimų, būtina atidžiai perskaityti šias
instrukcijas ir jomis vadovautis.
Būtiną montavimą, paleidimą ir techninį
aptarnavimą turi atlikti tik kvalifikuotas
įgaliotasis personalas.
Rekomenduojame laikytis sistemos gamintojų
arba
sistemos operatoriaus instrukcijų.
Nenuimkite dangtelio, kol
maitinimas bus visiškai išjungtas.
Sunaikinimo instrukcija
Šis gaminys turi būti išmontuotas ir jo
dalys surūšiuotos, jei įmanoma, pagal
atskiras medžiagų grupes, prieš
sunaikinant.
Vadovaukitės vietinėmis sunaikinimo
nuostatomis.
Montavimas ❶
Naudojant pavarą laivų sistemose (vandenyje),
ją reiktų montuoti taip, kad pavaros stiebas būtų
30° virš horizontalios padėties arba nukreiptas
į viršų.
Naudojant pavarą pastatų sistemose, ją reiktų
montuoti taip, kad pavaros stiebas būtų
horizontalioje padėtyje arba nukreiptas į viršų.
Pavara prie vožtuvo korpuso prisukama
rantuota veržle, todėl montavimui nereikalingi
jokie įrankiai. Rantuota veržlė priveržiama ranka.
Montavimas ❷
1. Patikrinkite vožtuvo ir pavaros jungimą.
Pavara montuojama vožtuvo stiebą
nukreipiant aukštyn gamintojo nustatyta).
Įsitikinkite, ar pavara saugiai pritvirtinta prie
vožtuvo korpuso.
2. Prijunkite pavarą pagal elektrinių sujungimų
schemą.
3. Stiebo judėjimo kryptį galima stebėti pagal
padėties indikatorių ①.
Elektriniai sujungimai ❸
Pradinis nustatymas
2 V...---V 0V...---V
Tiesioginis veikimas Atvirkštinis veikimas
--- Nuoseklusis
0(2)...5(6)V 5(6)...10V
U I
Gamintojo nustatymas:
Visi jungikliai yra išjungtoje (OFF) padėtyje.
PASTABA: Leidžiami visi funkcijų pasirinkimo
jungiklių deriniai. Visos pasirinktos
funkcijos pridedamos viena po kitos.
SW1: Pradinis nustatymas ②
Prijungus pavarą prie elektros maitinimo,
prasideda savaiminio nustatymo procedūra.
Kol vyksta ši savaiminio nustatymo procedūra,
mirksi indikatorius, pažymėtas simboliu ①.
Trukmė priklauso nuo stiebo eigos, dažniausiai
ši procedūra užtrunka kelias minutes. Pasibaigus
savaiminio nustatymo procedūrai, atmintyje
išsaugomas vožtuvo stiebo ilgis. Norėdami iš
naujo pradėti savaiminio nustatymo procedūrą,
perjunkite pirmąjį jungiklį, pažymėtą “RESET”.
Jei maitinimo įtampa nutrūksta arba daugiau
negu 0.1s jos reikšmė būna žemesnė už 80 %
nominalios reikšmės, atmintyje išsaugoma
esama vožtuvo padėtis, o nutrūkus maitinimui,
atmintyje išlieka ir visi duomenys.
SW2: 2-10 V/0-10 V ③
Gamintojo nustatymas:
2-10V.
SW3: Tiesioginis arba atvirkštinis
veikimas ④
signalui didėjant, pavaros kotas judėtų žemyn
(tiesioginis veikimas) arba, valdymo signalui
didėjant, pavaros kotas judėtų aukštyn
(atvirkštinis veikimas).
Gamintojo nustatymas:
TIESIOGINIS VEIKIMAS
SW4: ---/Veikimo pagal seką
nustatymas ⑤
PASTABA: Šią funkciją reikia derinti su
penktuoju jungikliu: 0(2)-5(6) V/5(6)-10 V.
SW5: 0(2)-5(6) V/5(6)-10 V ⑥
PASTABA: Ši funkcija veikia, jei nustatomas
4-asis jungiklis “---/Sequential”.
SW6: U/I ⑦
Gamintojo nustatymas:
Įtampos valdymo signalas (2-10 V).
Rankinis valdymas
Rankiniu būdu nevaldykite pavaros,
prie kurios prijungtas elektros
maitinimas!
AME 130, AME 140 ❺
① Nuimkite dangtelį.
② Į vožtuvo stiebą įstatykite 6 numerio “Allen”
raktelį.
③ Rankiniu būdu sukdami pavarą, paspauskite
ir laikykite mygtuką, esantį pavaros apačioje.
④ Ištraukite įrankį.
⑤ Vėl uždėkite pavaros dangtelį.
Pastaba: Įjungus pavarą, spragtelėjimas
rodo, kad pavaros krumpliaratis įėjo į
normalią padėtį.
AME 130H, AME 140H ❻
Rankiniu būdu sukdami pavarą, paspauskite ir
laikykite mygtuką, esantį pavaros apačioje ①.
Pastaba: Įjungus pavarą, spragtelėjimas
rodo, kad pavaros krumpliaratis įėjo į
normalią padėtį.
Veikimo patikrinimas
Šviesos diodas, pažymėtas simboliu ❹①
rodo, ar pavara veikia, jos darbinę būklę
ir pasitaikančius gedimus.
• Diodas nešviečia
- Pavara neveikia arba nėra elektros
maitinimo.
• Diodas šviečia nuolat
- Pavara veikia normaliai.
• Diodas mirksi 1 Hz dažniu
- Savaiminio nustatymo režimas.
• Diodas mirksi maždaug 3 Hz dažniu:
- Per žema maitinimo įtampa.
- Pradinio savaiminio nustatymo laikas per
trumpas dėl per mažos vožtuvo eigos.
Šis laikas turi būti ne mažesnis kaip
12 sekundžių.
Matmenys ❼
