Danfoss AME 55 User Manual

12 | © Danfoss | 2016.10
VI.IR.T1.2V
AME 55, AME 56
center
2 mm
2 mm
POLSKI
Warunki bezpieczeństwa
Aby uniknąć obrażeń u ludzi oraz
uszkodzenia sprzętu, należy koniecznie
zapoznać się z tymi informacjami i
przestrzegać ich.
Niezbędne prace związane z montażem,
uruchomieniem i konserwacją mogą być wykonywane
wyłącznie przez autoryzowany i wykwalifikowany
personel.
Przed montażem należy wykonać dekompresję układu.
Należy postępować zgodnie z instrukcjami producenta
lub operatora systemu.
Nie zdejmować pokrywy przed
całkowitym odłączeniem zasilania.
Instrukcja usuwania odpadów
Przed złomowaniem siłownik należy
rozłożyć na części i jeżeli to możliwe
posortować na różne grupy
materiałowe.
Zawsze stosuj się do miejscowych przepisów w
zakresie usuwania odpadów.
Montaż ❶
Zamontować siłownik AME 55, AME 56 na zaworze. ❷
Okablowanie ❸
Wersja na 230 V~
Nie wolno niczego dotykać na
płytce obwodu drukowanego, gdy
urządzenie jest pod napięciem! Zagrożenie
życia!
Podłączenia przewodów wykonać zgodnie ze
schematem podłączeń elektrycznych.
* Połączenia elektryczne dla sterowania
analogowego (Wiring for modulating mode)
** Połączenia elektryczne dla sterowania
3-punktowego, sterownik z wyjściem
przekaźnikowym (Wiring for 3-point floating
mode Controller with relay output)
*** Połączenia elektryczne dla sterowania
3-punktowego, sterownik z wyjściem
na triakach (Wiring for 3-point floatig
mode Controller with triacs output)
Sygnał sterujący
Sygnał sterujący ze sterownika musi być podłączony
do wyprowadzeń Y (sygnał wejściowy) oraz SN (masa)
na płytce drukowanej siłownika AME.
Sygnał wyjściowy
Sygnał wyjściowy z wyprowadzenia X może być
użyty do wskazania bieżącej pozycji. Zakres zależy od
ustawień przełącznika DIP.
Napięcie zasilania
Napięcie zasilania
(24 V~ –15 do +10%, 50 Hz) musi być podłączone do
wyprowadzeń SN i SP.

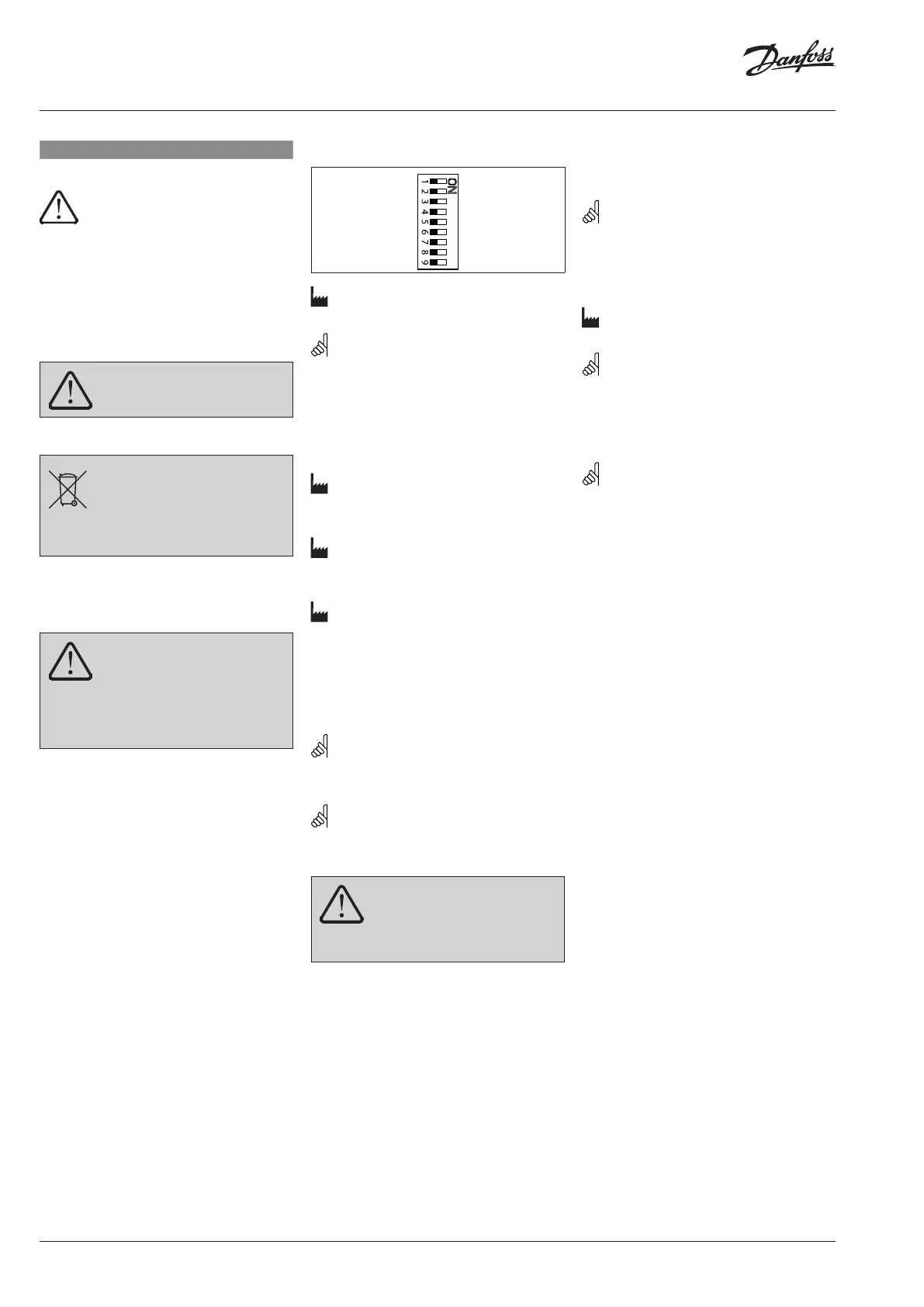

Ustawienia przełącznika DIP ❹
U I
2 V_---V 0 V_---V
Zgodnie Odwrotnie
--- Sequential
0(2) V_5(6) V 5(6) V_10 V
Proporcjonalny 3-punktowy/RL
LOG. flow LIN. flow
100 % Kvs Red. Kvs
Reset Reset
Ustawienia fabryczne:
wszystkie przełączniki są w położeniu OFF! ①
UWAGA: Dozwolone są wszystkie kombinacje
przełączników DIP.
Wszystkie wybierane funkcje są sumowane. Istnieje tylko
jedno logiczne ominięcie funkcjonalności: przełącznik
nr 6 Proportional /3 point (Proporcjonalny/3-punktowy),
który powoduje, że siłownik ignoruje sygnał sterujący i
działa jako prosty 3-punktowy siłownik.
SW1: U/I ②
Ustawienie fabryczne:
sterowanie sygnałem napięciowym (0...10 V).
SW2: 2-10 V/0-10 V ③
Ustawienie fabryczne:
2-10 V.
SW3: Direct/Inverse ④
Ustawienie fabryczne:
DIRECT
SW4:---/Sequential ⑤
Dwa siłowniki mogą być sterowane równolegle
jednym sygnałem sterującym. Jeśli wybrana jest opcja
SEQUENTIAL, siłownik reaguje na dzielony sygnał
sterujący
(patrz 0(2)-5(6) V/5(6)-10 V).
UWAGA: To ustawienie działa w połączeniu z
przełącznikiem nr 5: 0(2)-5(6) V/5(6)-10 V
SW5: 0(2)-5(6) V/5(6)-10 V ⑥
UWAGA: Ta funkcja jest dostępna, gdy ustawiony
jest przełącznik nr 4: --- / Sequential.
SW6: Proportional/3 point ⑦
Gdy przełącznik DIP 6 jest NA
Siłownik musi wykonywać
samodostrajania przed zmianą
ustawień przełącznika DIP 6 na ON (WŁ. ).
Sygnał wyjściowy zależy od DIP 2, 3 &5 nastawa.
Siłownik może pracować w modulujący (DIP 6 do
WYŁĄCZONY) lub w "proste" 3-punktowego, po
wybraniu opcji 3-point (DIP 6 ON).
Podłączyć napięcie zasilania na zaciskach SN i SP
zacisków.
Fabrycznie ustawione na OFF DIP 6 do obsługi Siłownik
w trybie modulujący.
Siłownik jest całkowicie wysunięty trzpień będzie
pracować w jego trakcie wsuwania trzpienia lub przez
możliwość przemierzania SN sygnał do zacisków 1 i
3 i pozostanie w tym pozytronowa tak długo, jak jest
obecny potencjał.
Ustawić Siłownik DIP 6 do pracy w trybie 3-punktowy.
Przyjrzyj się uważnie jak połączenia elektryczne
schemat połączeń elektrycznych jest różne w
zależności od regulatorów z wyjścia triakowe (ECL) w
caparison do regulatorów z wyjście przekaźnika.
UWAGA: Jeśli wybrano opcję 3-point, siłownik
nie reaguje na jakikolwiek sygnał sterujący na
wyprowadzeniuY. Siłownik będzie podnosił i opuszczał
wrzeciono, jeśli na wyprowadzenia 1 i 3 zostanie podane
napięcie.
SW7: LOG. flow/LIN. flow ⑧
Ustawienie fabryczne:
LOG. Flow (niezmieniona charakterystyka zaworu)
UWAGA: Jeśli ta funkcja jest używana
w połączeniu z zaworami nielogarytmicznymi,
charakterystyka zaworu napędzanego będzie
antylogarytmem charakterystyki zaworu (np. zawór
liniowy przekształci się w zawór szybkiego otwarcia).
SW8: 100% K
VS
/RED. K
VS
⑨
UWAGA: Ta funkcja działa prawidłowo wyłącznie
z zaworami logarytmicznymi (stałoprocentowymi).
SW9: Reset ⑩
Po podłączeniu siłownika do zasilania rozpoczyna
się procedura samoregulacji. Dioda LED błyska
do momentu zakończenia tego procedury. Trwa
to zazwyczaj parę minut w zależności od skoku
wrzeciona. Po zakończonym procesie samoregulacji
wartość skoku zaworu jest zachowana w pamięci.
Zmiana pozycji przełącznika RESET (przełącznik nr
6) ponownie wyzwala proces samoregulacji. Jeżeli
napięcie zasilające zostanie odcięte lub przez okres
ponad 0,1 sekundy spadnie poniżej 80%, to aktualna
pozycja zaworu jest chowana w pamięci; zapewnia to,
zachowana zachowanie wszystkich danych - również
w przypadku przerw w zasilaniu.
Test działania
Dioda świetlna wskazuje, czy silnik jest aktywny czy
też nie. Co więcej, dioda LED wskazuje też status
sterowania i błędy.
Stałe świecenie
- normalna pracaBrak świecenia
- brak działania lub zasilania
Miganie z częstotliwością 1Hz
- tryb samoregulacji
Miganie z częstotliwością 3Hz
- zbyt niskie napięcie zasilania
- niedostateczny skok zaworu (< 20 s)
- nie można osiągnąć położenia krańcowego.
Wymiary ➎
