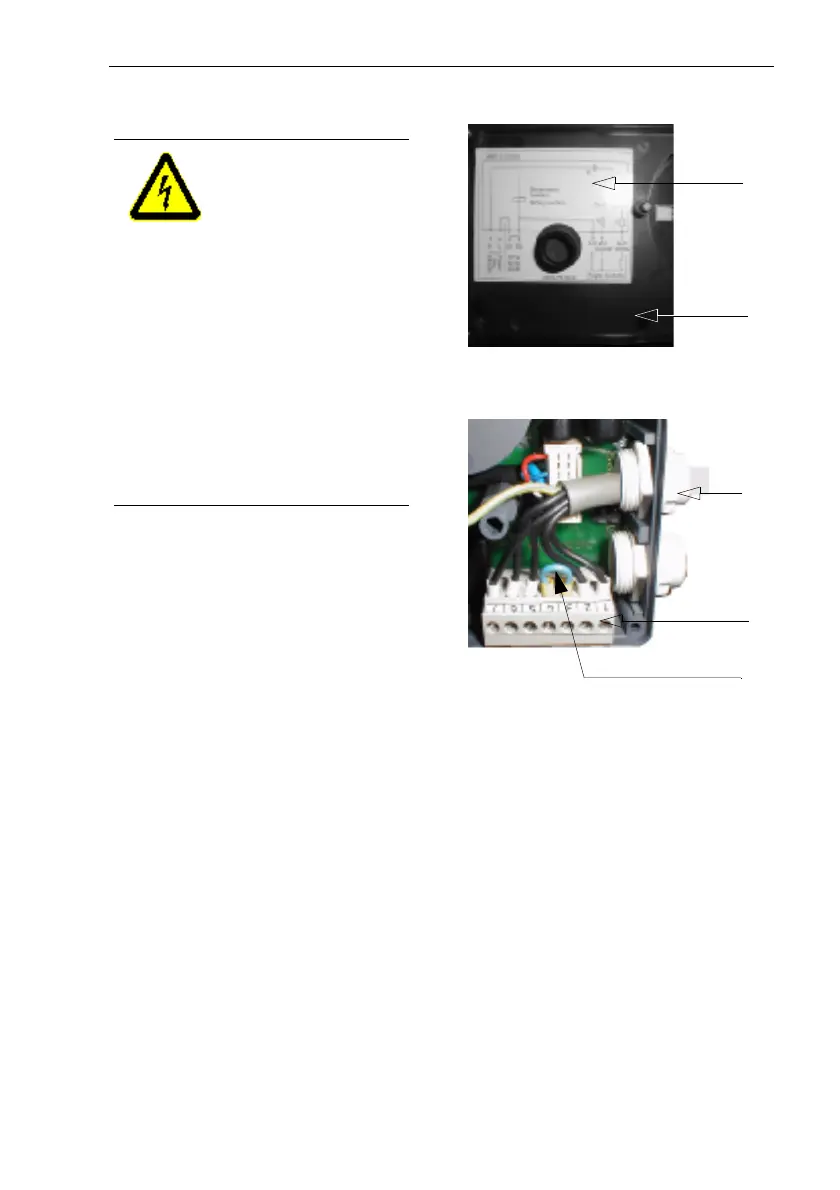

5.3 Elektrischer Anschluss
Gefahr durch Stromschlag!
Bei unsachgemäßer Handha-
bung besteht Lebens- oder Ver-
letzungsgefahr.
Vor dem Anschluss der Leitungen
unbedingt Spannungsversorgung
abschalten.
Durchführung des elektrischen
Anschlusses nur durch Elektro-
fachkraft.
1. Deckel
1 demontieren siehe
Abschnitt 5.2, Punkt 3
2. Die Netzversorgungs-
spannung überprüfen.
Sie muss mit der Angabe auf
dem Typenschild
und auf dem
Anschlussplan
2 übereinstim-
men.
3. Kabelverschraubung
3 fach-
männisch durchstoßen um
Schutzart zu gewährleisten.
4. Leitungen durchführen und
entsprechend dem Anschluss-
plan (siehe nächste Seite)
an
den Klemmen
4 anschließen.
5. Bei Anschluss von STB, STW,
SDB an den Klemmen 3 und 4
das Kabel
5 entfernen.
6. Deckel
1 erst montieren nach-
dem die Hubeinstellung
(Abschnitt 6) und die Einstel-
lungen für AME210, 213
(Abschnitt 7) abgeschlossen
sind.
