Isključenje iz rada
1. polako zatvoriti pregradni ventil ① u
napojnom cevovodu.
2. polako zatvoriti pregradni ventil ② u
povratnom cevovodu.
Podešavanja
Podešavanje protoka ⓫
Protok medijuma se podešava
ograničenjem hoda regulacionog ventila
①②.
Postoje dve mogućnosti:
1. podešavanje pomoću dijagrama
promene protoka u funkciji promene
hoda ventila,
2. podešavanje pomoću merila toplote.
Preduslovi podešavanja ⓬
(min. pad pritiska na ventilu)
Da bi se postigao maksimalan protok
razlika u pritisku Δp
v
1 kroz regulacioni
ventil mora biti najmanje: Δp
min
= 0,5 bara
Podešavanje pomoću dijagrama
promene protoka u funkciji
promene hoda ventila ⓭
Sistem ne mora da bude u funkciji tokom
podešavanja.
1. Zatvoriti regulacioni ventil 1 okretanjem
podesivog ograničavača protoka ③ ④
do kraja:
- kod PN 16 regulatora udesno (u smeru
kazaljke na satu) ⑤
- kod PN 25 regulatora udesno (u smeru
kazaljke na satu) ⑥ ili ulevo (suprotno
od smera kazaljke na satu) ⑦

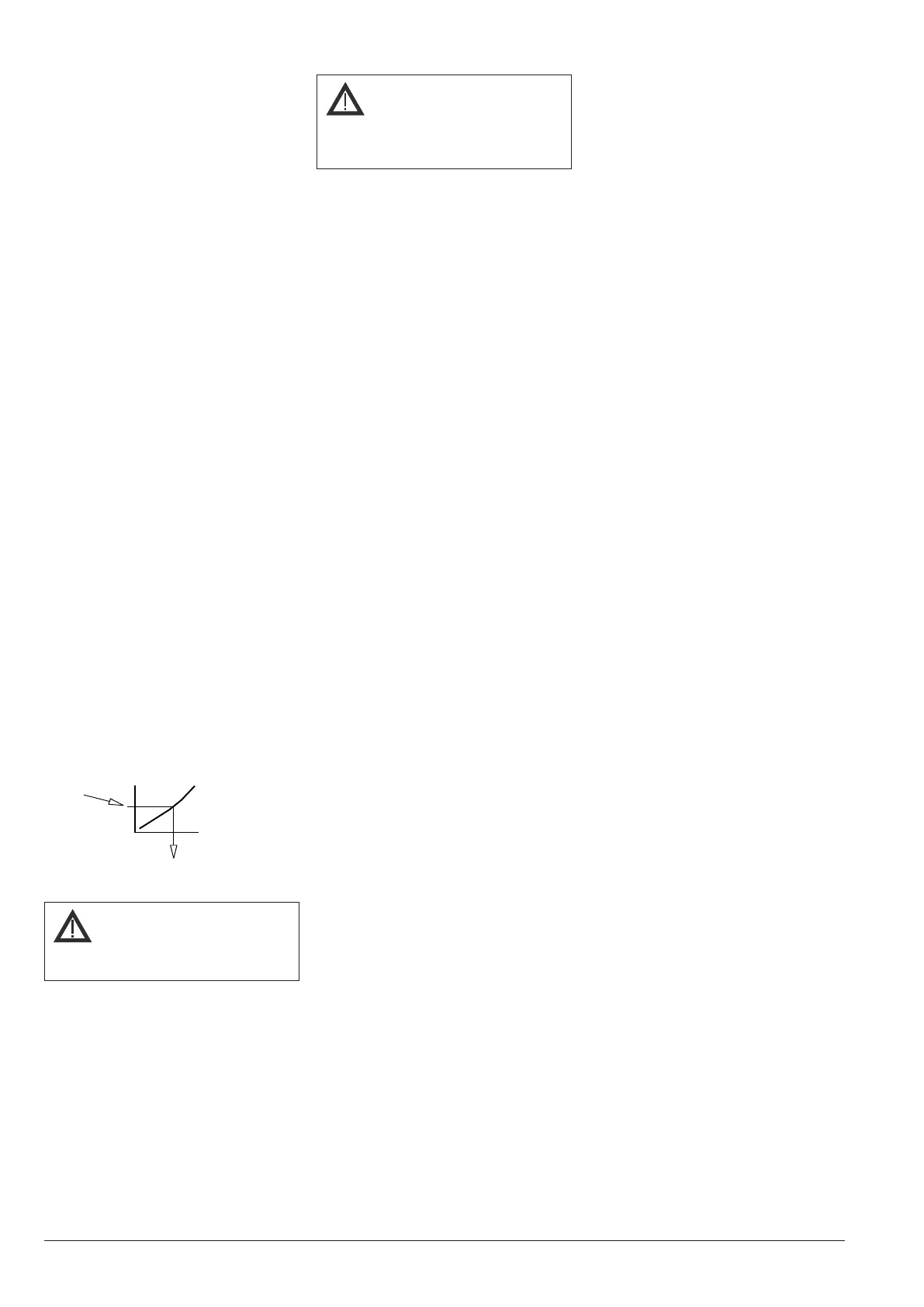

2. Izabrati dijagram promene protoka
(pogledati stranu ⓯ ⓰).
No
Potreban
protok
Broj obrtaja za podešavanje
prigušnice ventila
Za PN 16 regulator: 1=120 °
Za PN 25 regulator: 1=360 °
3. Otvoriti regulacioni ventil ② sa
podesivim ograničavačem protoka ⑧ ⑨
odgovarajućim brojem obrtaja:
• kod PN 16 regulatora ulevo (suprotno
od smera kazaljke na satu) ⑩
• kod PN 25 regulatora ulevo (suprotno
od smera kazaljke na satu) ⑪ ili
udesno (u smeru kazaljke na satu) ⑫
4. Podešavanje hoda ventila je završeno,
nastaviti s korakom 2, Podešavanje
pomoću kalorimetra.
Tačnost podešavanja može da se proveri
uz pomoć merila toplote kada je sistem u
funkciji, pogledati sledeći odeljak.
Dijagrami za podešavanje protoka
PN 16 ⓯
* hod (stroke)
** protok (flow)
*** obrtaji (revolutions)
Dijagrami za podešavanje protoka
PN 25 ⓰
* hod (stroke)
** protok (flow)
*** obrtaji (revolutions)
**** Navoj (Thread)
***** Prirubnica (Flange)
Podešavanje sa merilom toplote
Preduslovi:
Podešavanje treba izvoditi kada elektro-
motorni pogon AMV(E) još nije ugrađen.
Ukoliko je elektro-motorni pogon ugrađen,
osovina pogona mora biti uvučena..
Sistem mora da bude u funkciji. Svi
elementi na sistemu ili obilazni vod moraju
da budu otvoreni.
1. Posmatrajte radne parametre na merilu
toplote ⓭
Kod PN 16 regulatora:
- okretanje ulevo (suprotno od smera
kazaljke na satu) ② povećava protok
- okretanje udesno (u smeru kazaljke na
satu) ⑤ smanjuje protok
Kod PN 25 regulatora:
- okretanje ulevo (suprotno od smera
kazaljke na satu) ⑪ ili udesno (u smeru
kazaljke na satu) povećava protok
- okretanje udesno (u smeru kazaljke na
satu) ⑥ ili ulevo (suprotno od smera
kazaljke na satu) ⑦ smanjuje protok.
Nakon što je podešavanje završeno ⓮ :
2. Ukoliko još nije ugrađen, ugradite
pogon ①, pogledati odeljak Ugradnja
elektro-motornog pogona.
3. Na kratko zatvorite sistem i ponovo
pustite sistem (npr. pomoću elektro
–motornog pogona).
4. Proverite protok.
Podešavanje regulatora ventila je
završeno.
5. Podesivi vijci ②③ mogu da se
plombiraju.
Podešavanje temperature
(odnosi se samo za AVQMT regulator)
Videti uputstva za temperaturski pogon
AVT ili sigurnosni nadzor temperature
(pogon) STM.
