Instrucciones de instalación
ES
 Fije el termostato a la pared y asegúrese que el tamaño
máximo del cable es 1,5 mm
2
.

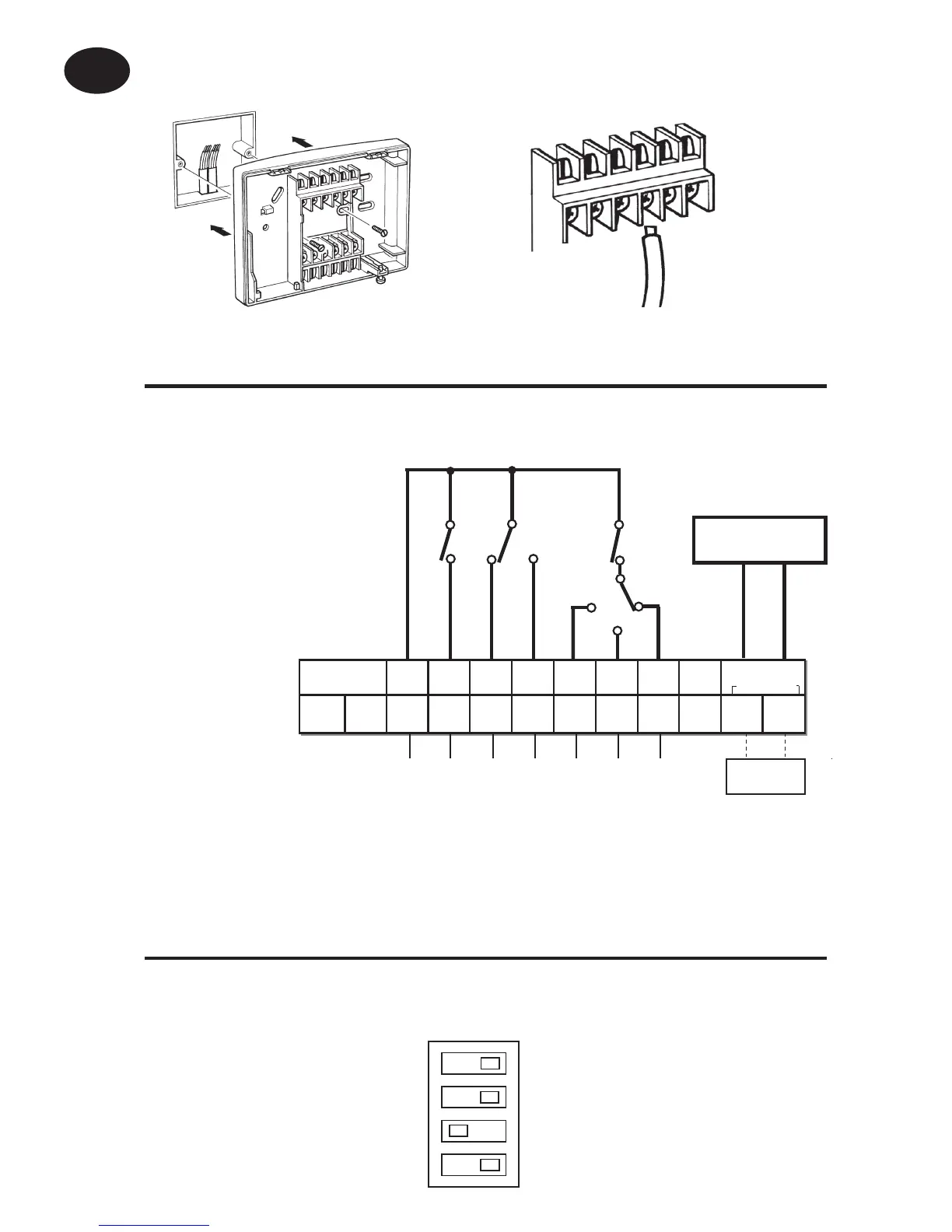

Cableado del termostato
Modelos HC con ventilador de 3 velocidades (con cambio
automático para 4 tuberías)
Electrónica
2
3
4
5
6
7
8
9
10
C/1
Sonda de
ambiente
Sonda
remota
Sólo para
modelos HCA
L
N
Común
Refrig.
ON
Calefac.
OFF
Calefc.
ON
Ventilador
3
Ventilador
2
Ventilador
1
Alimentación
Vea la nota 1
Fase con
fusible de 3 A
Refrig. ON
Calefac. OFF
Ventilador 3
Ventilador 2
Ventilador 1
Calefc. ON
Por favor, tenga en
cuenta que:
En las versiones para
230 Vca conecte la
alimentación a los
terminales L y N.
Ajustes del interruptor DIL
(vea la parte posterior de la placa de circuitos)
Los ajustes del interruptor DIL pueden ser registrados en la
página 38.
Encendido/apagado
Retardo del compresor, activado
Sin utilizar
4 eventos por día
Cronoproporcional
Retardo del compresor, desactivado
Sin utilizar
2 eventos por día
