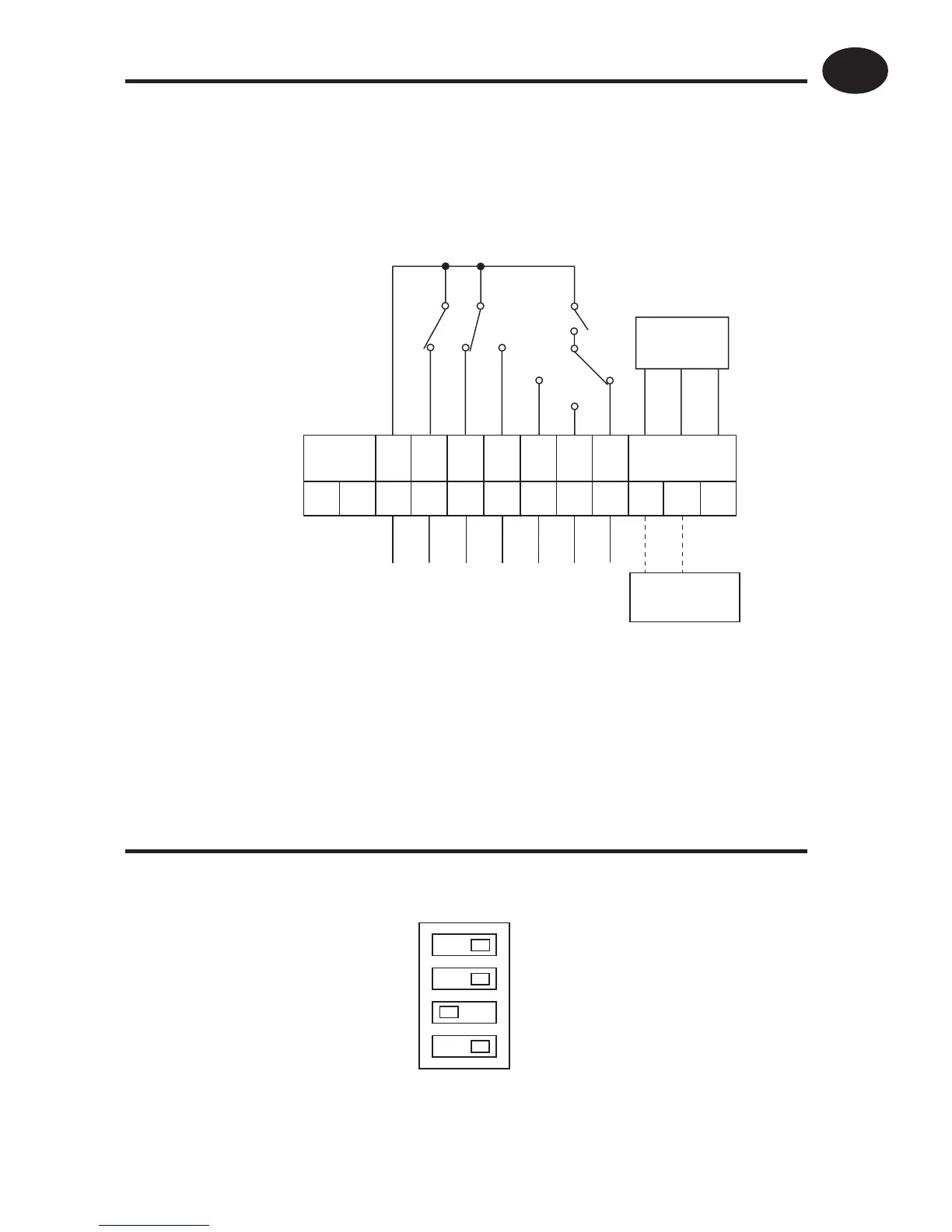

Temperatūros reguliatoriaus prijungimas
HC modelis su 3 greičių ventiliatoriumi (4 vamzdžių, automatinis
perjungimas)
L
N
C1
2
3
4
5
6789
10
COM
Vent
3
Vent
2
Vent
1
Kambario
temperatūros
daviklis
Elektronika
Šildymas Išjungtas
Saugiklis 3A
Šildymas Įjungtas
Ventiliatorius 3 Ventiliatorius 2 Ventiliatorius 1
Daviklis su
nuotoliniu
valdymu
Elektros maitinimas
- Pastaba 1
Šaldymas Įjungtas
Tiktai HSA
modeliams
Dėmesio: prietaisams, maitinamiems iš 230 V tinklo, 230 V ac įtampą prijunkite
prie L ir N gnybtų.
DIL jungiklio nustatymai
(žr. kitą spausdintos plokštės pusę)
DIL jungiklio nustatymai aprašyti 11 puslapyje.
Įjungta / išjungta
Kompresoriaus vėlinimas įjungtas
Nenaudojamas
4 ciklai per dieną
Chrono-proporcingas
Kompresoriaus vėlinimas išjungtas
Nenaudojamas
2 ciklai per dieną
Montavimo Instrukcija
LT
