Deutsch version
Pos. Description Qty Deutsch code numbers
1 Housing 1 DT06-2S
1 Lock Part 1 W2S
1 Pin Contact
2 0462-201-16141 when SOC 16-18 AWG*
2 0462-209-16141 when SOC 14-16 AWG*
5 [0.197]
8 ±0.5 Nm
[70 ±4.4 lbf •in]
V310 004.A
1
V310 017.A
4 [0.16]
3 Nm
[26.5 lbf•in]
4 [0.16]
3 Nm
[26.5 lbf•in]
© Danfoss, 2014-11 L1407359 • Rev AB • Nov 2014 3
NB:
Pakningen i PVHC stikket samt pakningerne til
de enkelte ledninger, er afgørende for at korrekt
tæthed af stikket opnås.
NB:
The seal in the PVHC connector and the seals for
individual conductors are crucial for correctly seal-
ing the connector.
NB:
Die Dichtung im PVHC-Stecker sowie die Dichtun-
gen für die einzelnen Drähte sind für die Dichtheit
des Steckers von entscheidendem Einfluss.
NB:
Le joint de la prise PVHC ainsi les joints de chaque
conducteur, jouent un rôle essentiel dans la qualité
de l'étancheité de la prise.

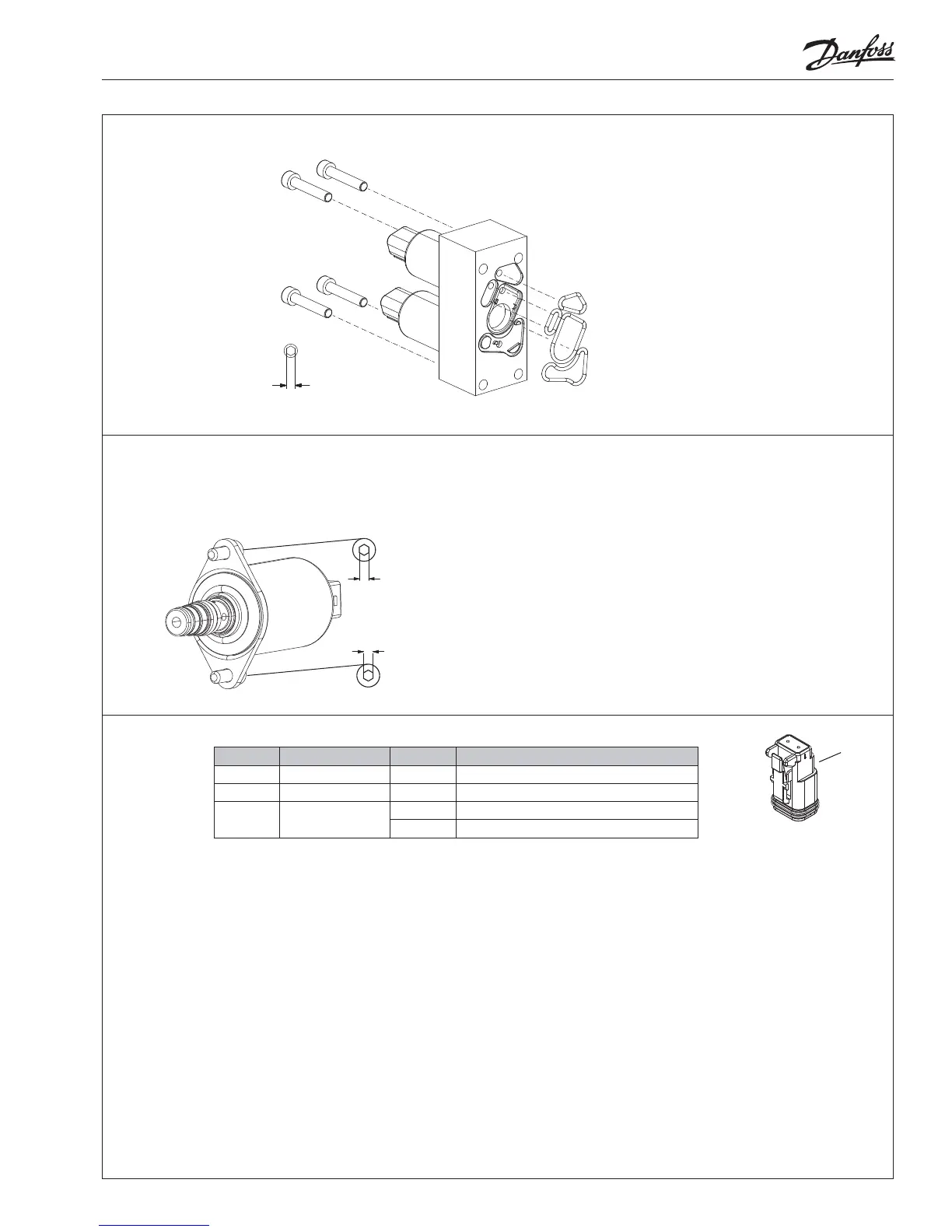

Montage af PVHC
Installation of PVHC
Montage von PVHC
Installation de PVHC
Montage af magnetventilen som reservedel
Installation of the solenoid valve as spare part
Montage von dem Magnetventil als Ersatzteil
Installation de l'electrodistributeur de rechange
Tilslutning
Connection
Anschluß
Raccordement
