■ Einführung in die Kurzanleitung
Diese Kurzanleitung weist Ihnen den Weg
zur ordnungsgemäßen EMV-Installation des
Frequenzumrichters über den Anschluss d er
Stromversorgung, des Motors und der Steuerkabel
(Abb. 1). Der Motor wird über den Sc halter
gestartet/gestoppt.
Beim VLT 5122 - 5500 380 - 500 V, VLT 5032 -
5052 200 - 240 V AC and VLT 5075 - 5250 525 -
600 V siehe Technische Daten und Installation für die
mechanische und elektrische Installation.

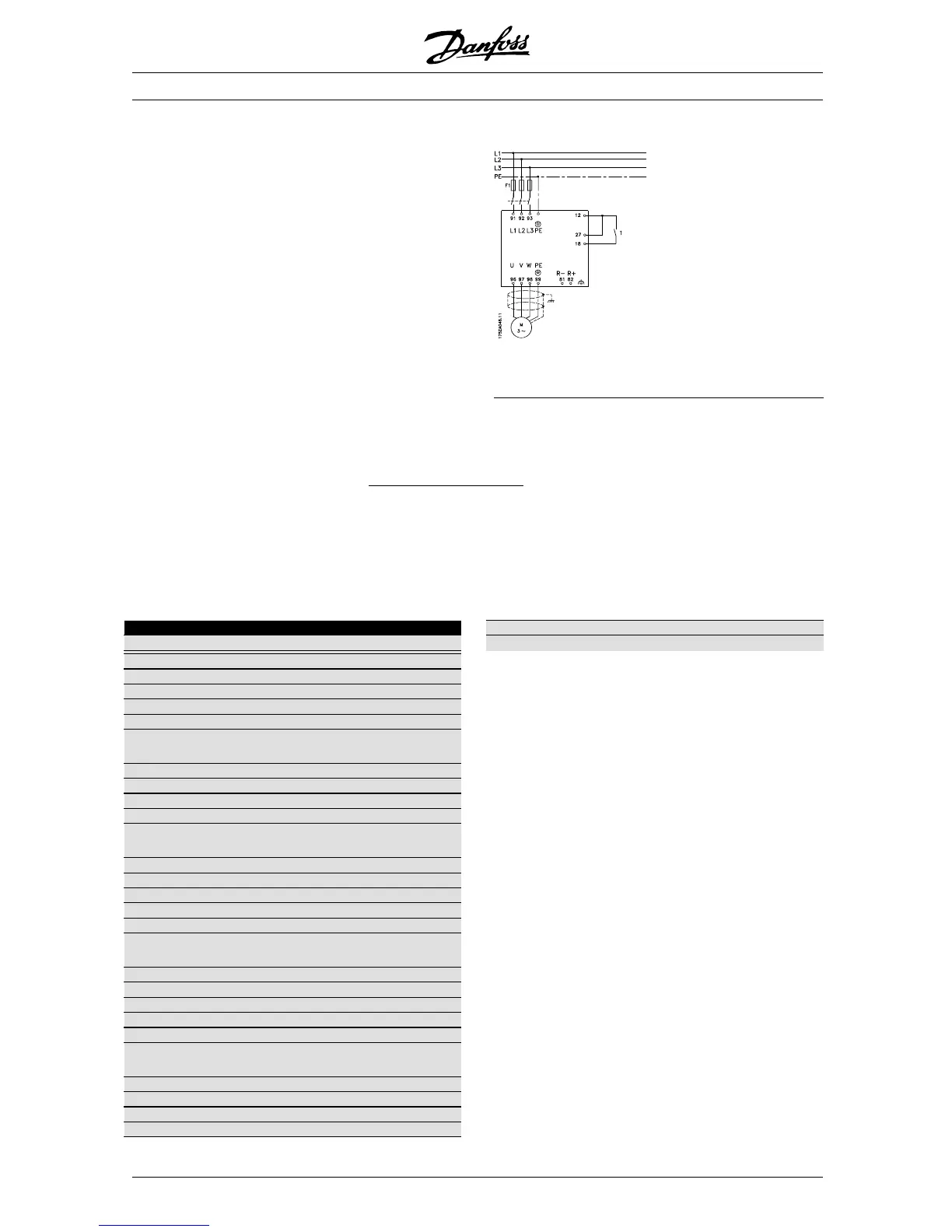

Abb. 1
■ 1. Mechanische Installation
Frequenzumrichter VLT 5000 können seitlich nebeneinander installiert werden. Die erforderliche Kühlung
verlagt einen freien Luftdurchlass von 1
00 mm über und unter dem Frequenzumrichter(5016-5062 380-500
V, 5008-5027 200-240 V und 5016-5062 550-600 V müssen 200 mm und 5072-5102, 380-500 V 225
mm haben).
Alle Bohrungen m üssen unter Verwendung der i n der Tabelle angegeben Maße angebracht werden. Achten
Sie bitte auf die unterschiedlichen Gerätespannungen. Frequenzumrichter an der Wand positionieren. Alle
vioer Schrauben festziehen.
Alle nachstehenden Angaben in mm.
VLT-Typ A B C a b
Buchformat IP 20, 200–240 V, (Abb. 2)
5001 - 5003 395 90 260 384 70
5004 - 5006 395 130 260 384 70
Buchformat IP 20, 380–500 V, (Abb. 2)
5001 - 5005 395 90 260 384 70
5006 - 5011 395 130 260 384 70
Kompaktformat IP 54, 20 0–240 V, (Abb.
3)
5001 - 5003 460 282 195 260 258
5004 - 5006 530 282 195 330 258
5008 - 5011 810 350 280 560 326
5016 - 5027 940 400 280 690 375
Kompaktformat IP 54, 38 0–500 V, (Abb.
3)
5001 - 5005 460 282 195 260 258
5006 - 5011 530 282 195 330 258
5016 - 5027 810 350 280 560 326
5032 - 5062 940 400 280 690 375
5072 - 5102 940 400 360 690 375
Kompaktformat IP 20, 20 0–240 V, (Abb.
4)
5001 - 5003 395 220 160 384 200
5004 - 5006 395 220 200 384 200
5008 560 242 260 540 200
5011 - 5016 700 242 260 680 200
5022 - 5027 800 308 296 780 270
Kompaktformat IP 20, 38 0–500 V, (Abb.
4)
5001 - 5005 395 220 160 384 200
5006 - 5011 395 220 200 384 200
5016 - 5022 560 242 260 540 200
5027 - 5032 700 242 260 680 200
5042 - 5062 800 308 296 780 270
5072 - 5102 800 370 335 780 330
