VLT® 5000 Quick Setup
German

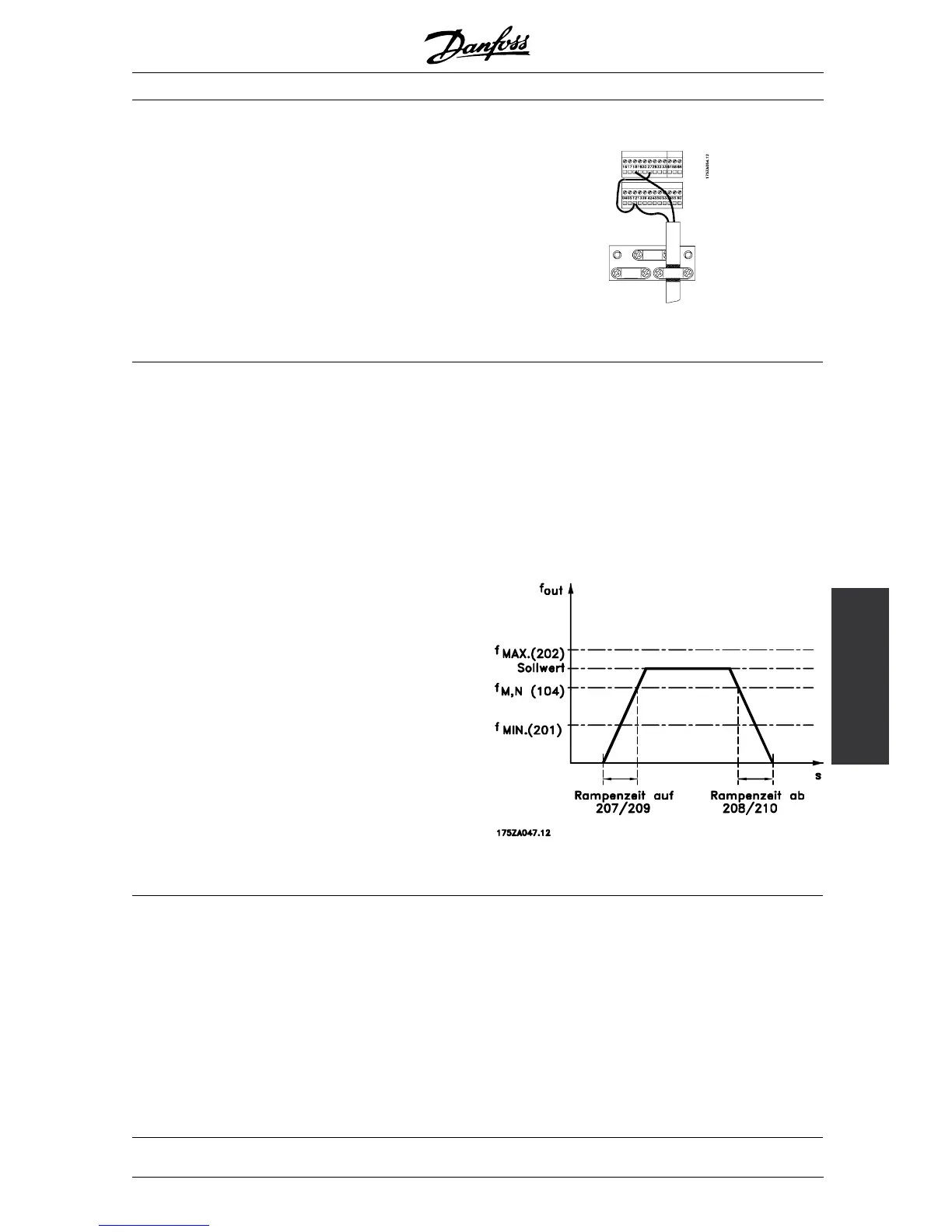

■ 3. Elektrische Installation, Steuerkabel
Vordere Abdeckung unter dem Bedienfeld m it
einem Schraubendreher abbauen.
HINWEIS: Die Klemmen sind abnehmbar. Schließen
Sie zwischen Klemme 12 und 27 (Abb. 10)
eine Überbrückung an.
Befestigen Sie das abgeschirmte Kabel am externen
Start/Stopp der Steuerklemmen 12 und 18.
Abb. 10
■ 4. Programmierung
Der Frequenzumrichter wird über das Bedienfeld
programmiert.
Taste QUICK MENU drücken. Das "Quick Menu"
erscheint auf dem Bildschirm. Parameter werden
über die Pfeiltasten (nach oben und unten)
ausgewählt. Taste CHANGE DATA zum Ändern
eines Parameterwerts drücken. Datenwerte werden
mit Hilfe der Pfeiltasten (nach oben und unten)
geändert. Zum Bewegen des Cursors die Tasten
"links" oder "rechts" drücken. Drücken Sie OK und
speichern Sie die Parametereinstellung.
Stellen Sie die gewünschte Sprache im Parameter 001
ein. Sie haben sechs Möglichkeiten: Englisch, Deutsch,
Französisch, Dänisch, Spanisch und Italienisch.
Motorparameter entsprechend des Motortyp-
schilds einstellen:
Motorleistung
Motorspannung
Motorfrequenz
Motorstrom
Motornenndrehzahl
Parameter 102
Parameter 103
Parameter 104
Parameter 105
Parameter 106
Frequenzintervall und Rampenzeiten ein-
stellen (Abb. 11)
Minimaler Sollwert
Max. Sollwert
Rampe auf
Rampe ab
Parameter 204
Parameter 205
Parameter 207
Parameter 208
Betriebsart einstellen, Parameter 002 für Ort-Betrieb.
Abb. 11
■ 5. Motorstart
Taste START zum Starten des Motors drücken.
Motordrehzahl in Parameter 003 einstellen. Prüfen, ob
Drehrichtung der Anzeige auf dem Display entspricht.
Die Drehrichtung kann durch Vertauschen von zwei
Phasen des Motorkabels geändert werden.
Taste STOP zum Stoppen des Motors drücken.
Vollstädige oder reduzierte automatische
Motoranpassung (AMA) in Parameter 107 auswählen.
Eine weitere Bescheibung der AMA ist in Abschnitt
Automatische Motoranpassung, AMA zu finden.
Taste START zu m Starten der automatischen
Motoranpassung (AMA) drücken.
Zum Verlassen des Quick Menu Taste
DISPLAY/STATUS drücken.
MG.50.A2.62 - VLT is a registered Danfoss trademark
17
